ZHCUBD3A September 2023 – January 2024
2.3.1 TAx5x12 EVM 輸入硬件設置
TAx5x12 評估模塊具有多個輸入配置選項，并提供了廣泛的靈活性，允許用戶在多種工作模式下評估器件。本節重點介紹了不同的工作模式。

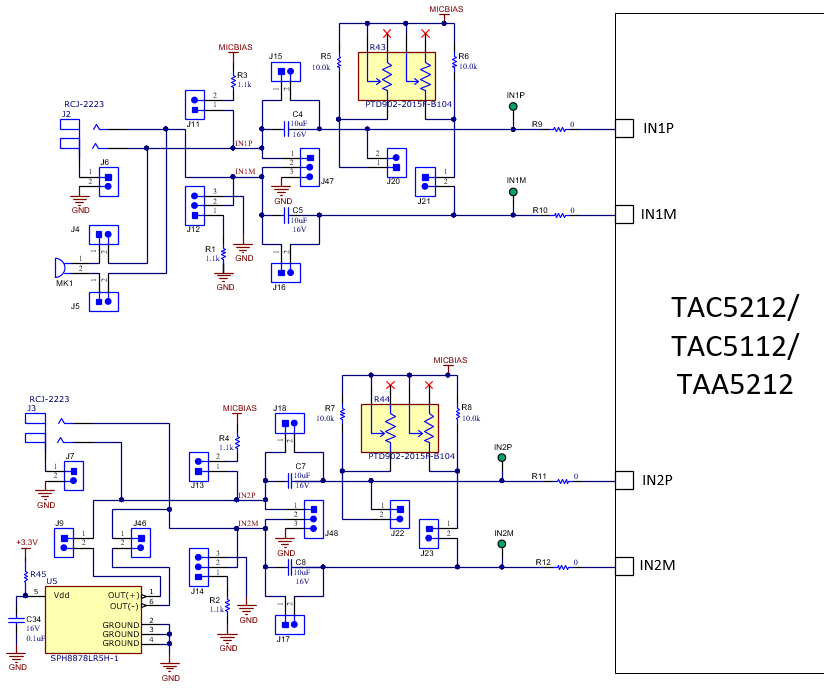

圖 2-8 通道 1 和 2 的 TAC5212 和 TAC5112 EVM 輸入架構IN1 和 IN2 輸入架構允許快速配置這兩個通道，以支持任何受支持的工作模式。TAx5x12 的 INxP 和 INxM 引腳可以選擇連接到板載麥克風，以便在交流或直流耦合模式下快速評估麥克風。有關跳線配置的詳細信息，請參閱表 3-2。
對于單聲道器件，可以選擇通過接頭 J52 和 J53 將未使用的輸入接地，并通過跳線接頭 J61 和 J62 將未使用的輸出接地。默認情況下不組裝這些跳線。
對于 TAD5212 EVM，未組裝輸入元件。
表 2-1 輸入跳線配置
| 輸入端子 | 輸入模式 | 已安裝的跳線 | 未安裝的跳線 | 輸入擺幅 | 拓撲 | 寄存器設置 |
|---|---|---|---|---|---|---|

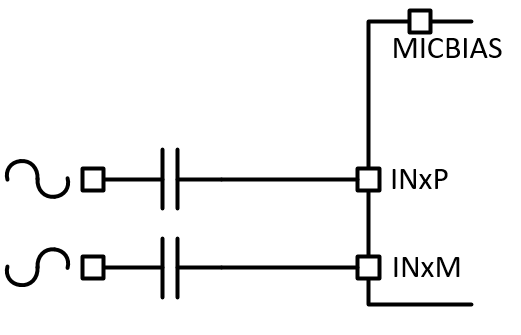

| IN1 | 線路輸入差分，交流耦合 | J8 | J4、J5、J6、J11、J12、J15、J16、J20、J21 | 2VRMS |  | B0_P0_R80、B0_P1_R115 |

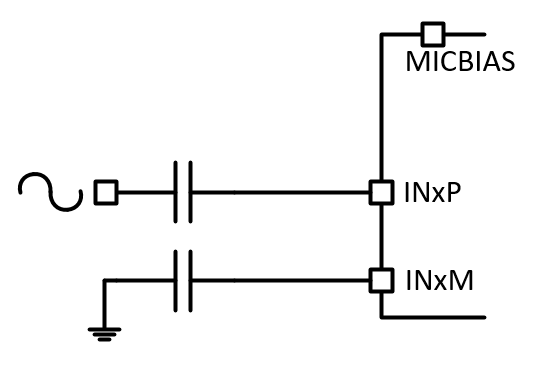

| 線路輸入單端，交流耦合 | J6、J8、J12 (2-3) | J4、J5、J11、J15、J16、J20、J21 | 1VRMS |  | B0_P0_R80、B0_P1_R115 | |

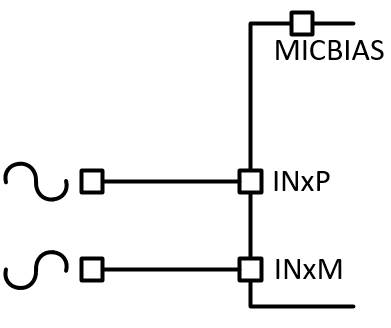

| 線路輸入差分，直流耦合 | J15、J16 | J4、J5、J6、J11、J12、J20、J21、 J8（不使用 DUT MICBIAS） | 4 VRMS |  | B0_P0_R80 | |

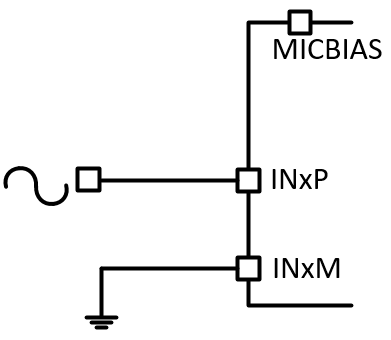

| 線路輸入單端，直流耦合 | J6、J12 (2-3)、J15、J16 | J4、J5、J11、J20、J21、J8（不使用 DUT MICBIAS） | 2 VRMS |  | B0_P0_R80 | |

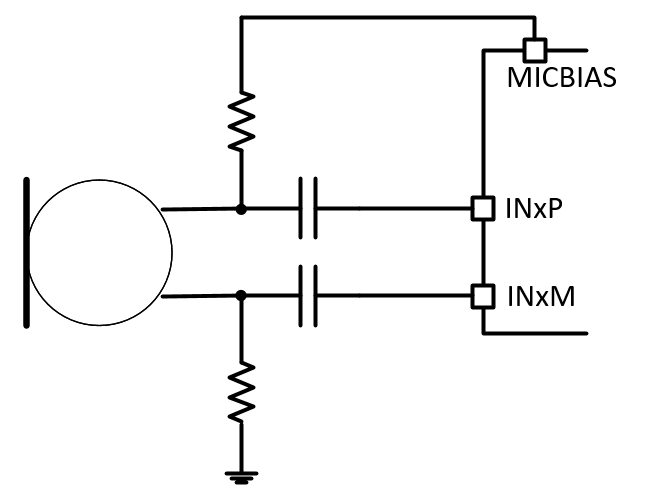

| 板載駐極體電容式麥克風 (ECM) 差分交流耦合 | J4、J5、J8、J11、J12 (1-2) | J6、J15、J16、J20、J21 | 請參閱數據表 |  | B0_P0_R80、B0_P1_R115 | |

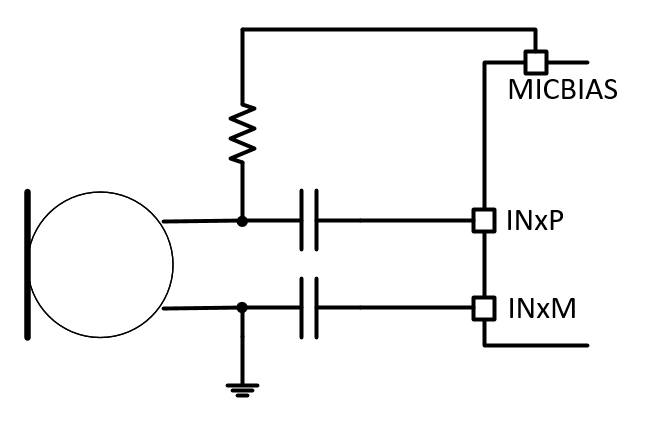

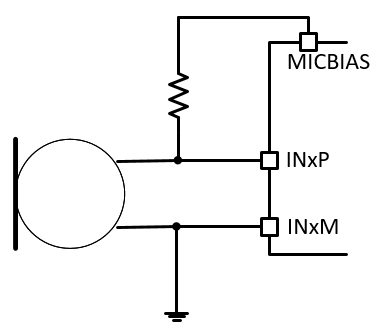

| 板載駐極體電容式麥克風 (ECM) 單端交流耦合 | J4、J5、J8、J11、J12 (2-3) | J6、J15、J16、J20、J21 | 請參閱數據表 |  | B0_P0_R80、B0_P1_R115 | |
| 板載駐極體電容式麥克風 (ECM) 差分直流耦合 | J4、J5、J8、J11、J12 (1-2)、J15、J16 | J6、J20、J21 | 請參閱數據表 |  | B0_P0_R80、B0_P1_R115 | |
| 板載駐極體電容式麥克風 (ECM) 單端直流耦合 | J4、J5、J8、J11、J12 (2-3)、J15、J16 | J6、J20、J21 | 請參閱數據表 |  | B0_P0_R80、B0_P1_R115 | |
| IN2 | 線路輸入差分，交流耦合 | J8 | J7、J9、J13、J14、J17、J18、J22、J23、J46 | 2VRMS | | B0_P0_R85、B0_P1_R115 |
| 線路輸入單端，交流耦合 | J7、J8、J14 (2-3) | J9、J13、J17、J18、J22、J23、J46 | 1VRMS | | B0_P0_R85、B0_P1_R115 | |
| 線路輸入差分，直流耦合 | J17、J18 | J7、J9、J13、J14、J22、J23、J46、J8（不使用 DUT MICBIAS） | 4 VRMS | | B0_P0_R80 | |
| 線路輸入單端，直流耦合 | J7、J14 (2-3)、J17、J18 | J9、J13、J22、J23、J46、J8（不使用 DUT MICBIAS） | 2 VRMS | | B0_P0_R80 | |

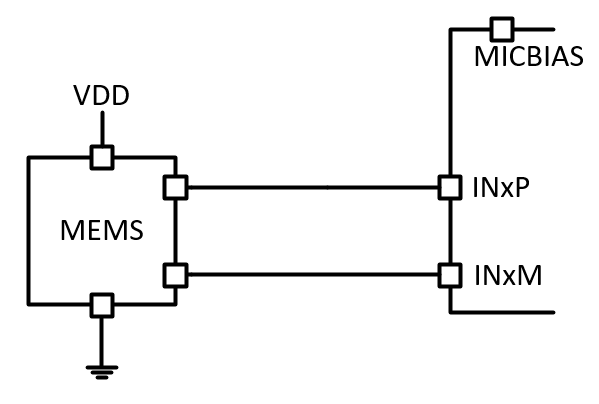

| 板載模擬 MEMS 麥克風，交流耦合 | J8、J9、J46 | J7、J13、J14、J17、J18、J22、J23 | 請參閱數據表 |  | B0_P0_R85、B0_P1_R115 | |
| 板載模擬 MEMS 麥克風，直流耦合 | J9、J17、J18、J46 | J7、J13、J14、J22、J23、J8（不使用 DUT MICBIAS） | 請參閱數據表 |  | B0_P0_R85、B0_P1_R115 |
