ZHCUBD3A September 2023 – January 2024
“Playback Config”選項卡中提供了設置音頻模擬輸出路徑的配置。用戶可以設置輸出驅動器數據的來源、輸出類型、輸出驅動器(LINEOUT 或 HEADPHONE)以及輸出增益電平。“Playback Config”選項卡的右側提供高通濾波器 (HPF) 截止頻率、延時、輸出共模電壓 (Vcom) 和帶寬。當需要增益來補償輸出驅動器時,可以使用增益校準滑動按鈕。根據所選內容,某些控件將顯示為灰色,這意味著這些控件不可用于配置。

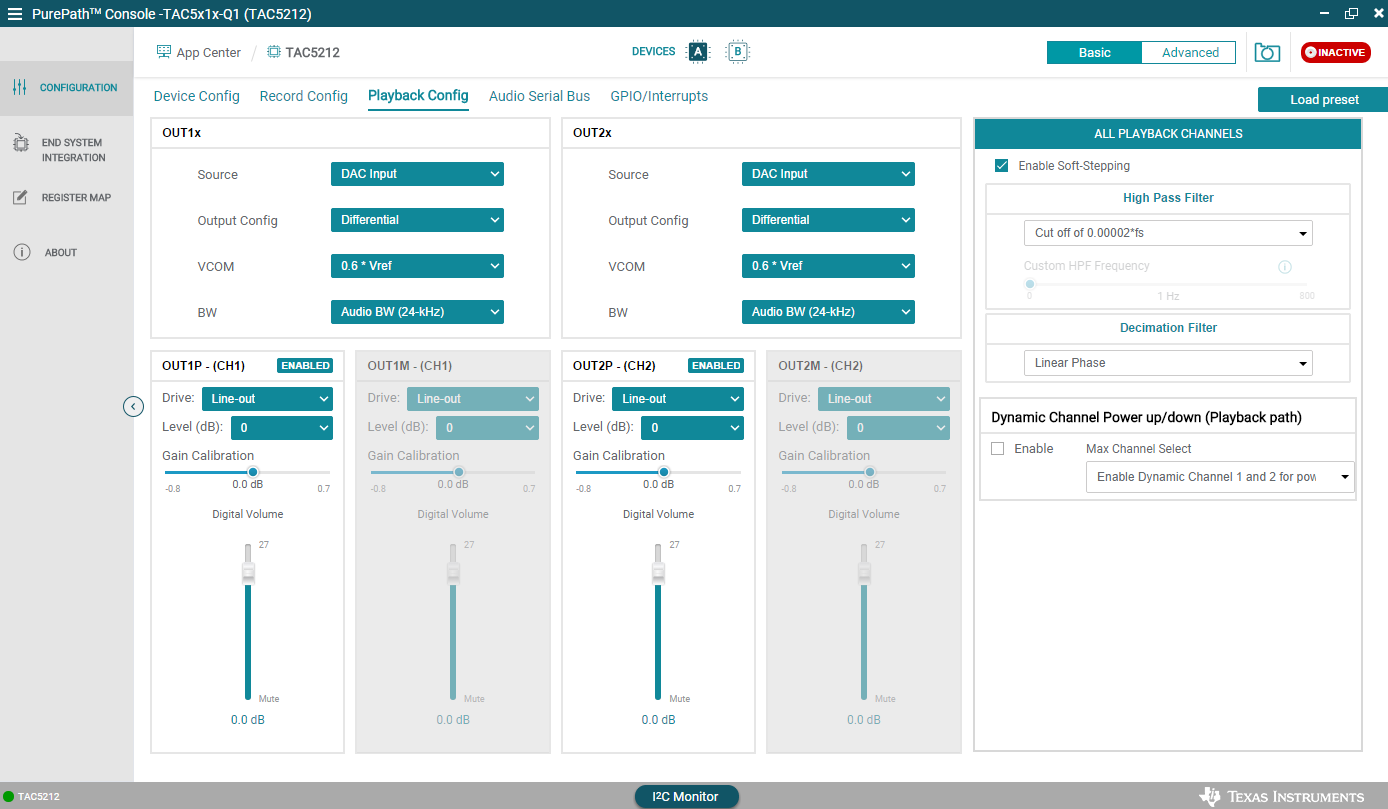

圖 3-13 播放配置選項卡
