ZHCUBD3A September 2023 – January 2024

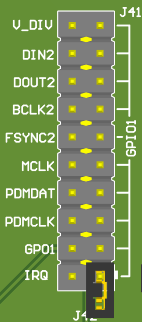

GPIO1 具有很多通過 J41 接頭的輸入配置選項,但一次只允許一項設置。GPIO1 可配置為通用輸入輸出、PDM/數字 MIC 或輔助音頻串行接口 (ASI2)。對于數字麥克風應用,GPIO1 可配置為數字麥克風時鐘或數據以及用于音頻串行接口。GPIO1 可在控制器或目標模式下配置為 WCLK、BCLK、DIN 或 DOUT。在控制器模式下,GPIO1 還可配置為接收 MCLK。下圖展示了該情況。
圖 2-12 GPIO1 配置
