ZHCUBD3A September 2023 – January 2024

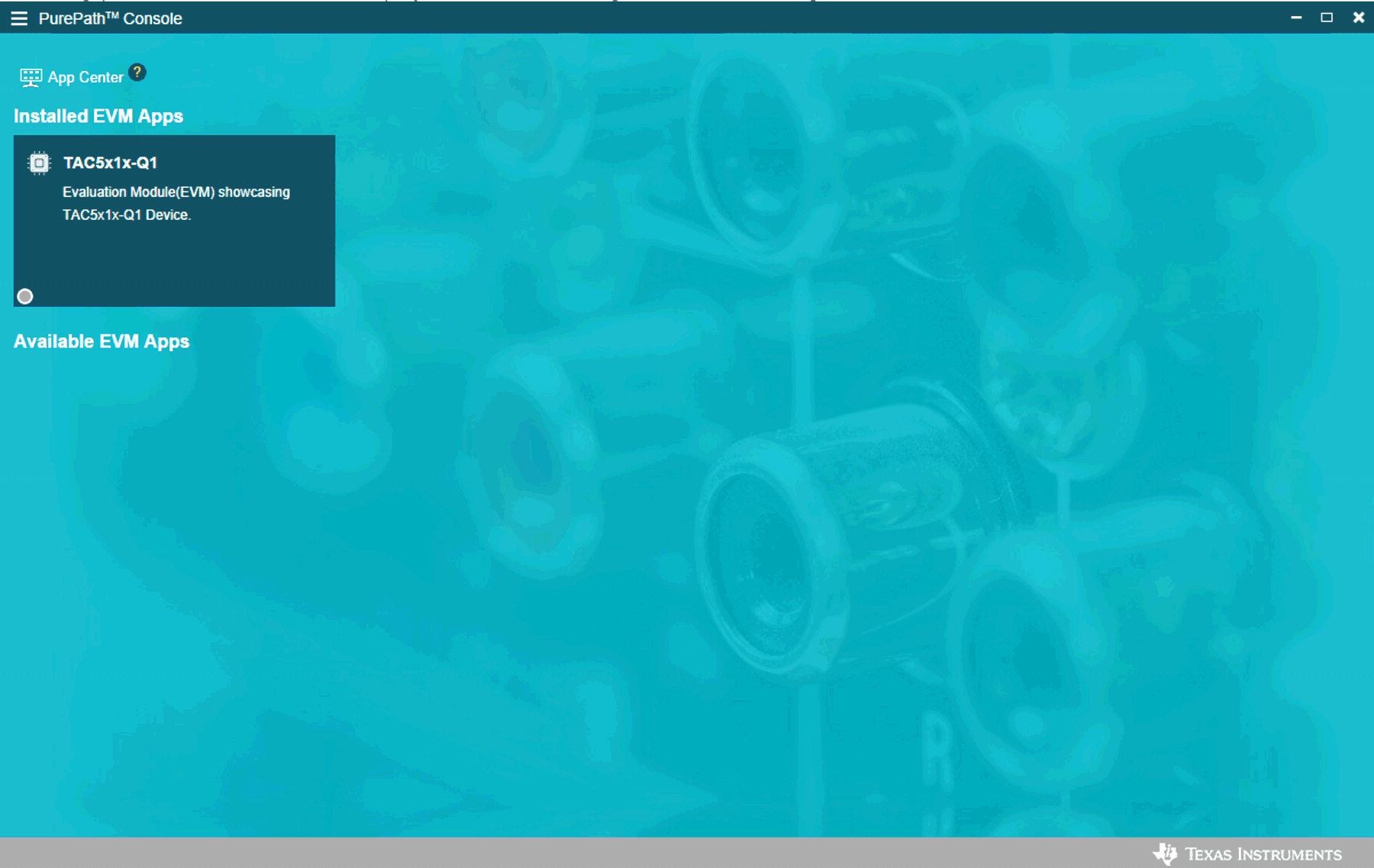

在節 3.2中為 GUI 安裝選擇的目錄中打開 PPC3 應用程序。圖 4-3 展示了生成的 App Center 窗口。點擊 TAC5x1x-Q1 應用磁貼。

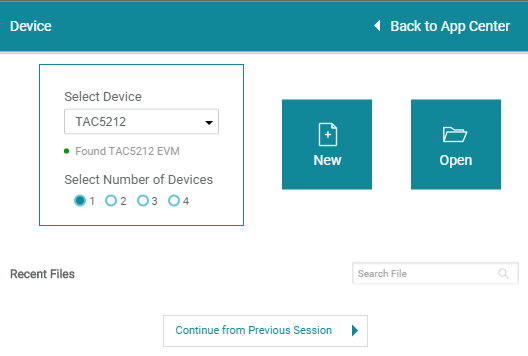

圖 3-3 PurePath Console 3App CenterTAx5x12 GUI 設計為可在任何時候與多達四個器件一起工作。連接 EVM 后,GUI 會自動檢測該器件,如圖 4-4 所示。在此示例中,檢測到 TAC5212,后面的“PPC3 軟件”部分基于此器件。選擇 1 個器件 對應的單選按鈕,然后點擊“New”。

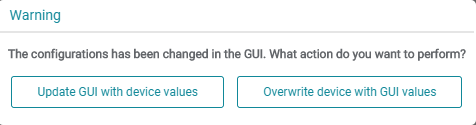

圖 3-4 選擇器件配置GUI 會加載默認配置并顯示警告消息。選擇使用器件值更新 GUI 或使用 GUI 值覆蓋器件,任一種選擇都適用于初始設置。

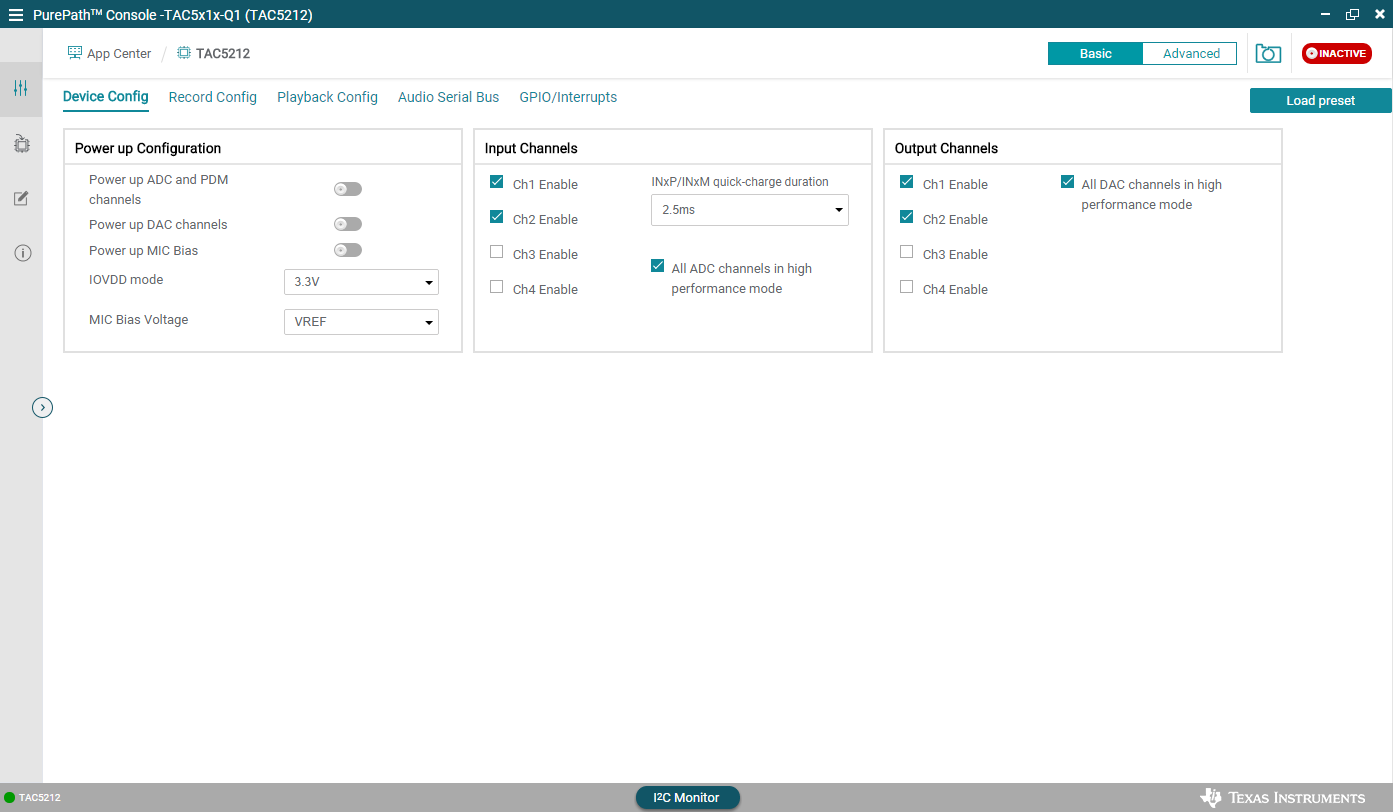

圖 3-5 更新 GUI 器件下面顯示了所連接器件的默認選項卡。
圖 3-6 器件配置選項卡在更改任何參數之前,請檢查 PPC3 窗口的左下角,確認 EVM 是否已連接。如果未檢測到 EVM,則顯示文本“TAC5212 - OFFLINE”。要進行連接,請將 USB 電纜插入計算機。

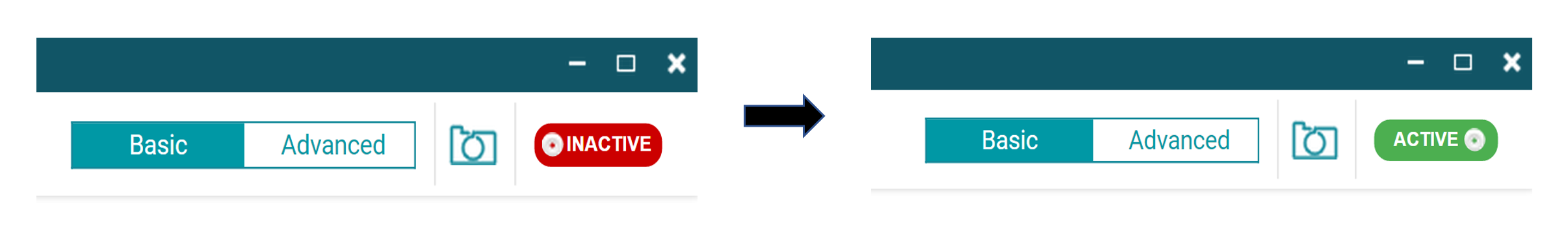

圖 3-7 硬件連接要激活 GUI,請點擊 INACTIVE 紅色按鈕,以更改為 ACTIVE 綠色按鈕。GUI 現在處于運行狀態。用戶可以先配置器件,然后激活 PPC3。PPC3 激活后,某些控件會顯示為灰色,直到 ACTIVE 按鈕已停用。
圖 3-8 激活 GUI
