ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
2.3.6 TPS2640
TPS26400 是一款高壓工業電子保險絲，集成了背靠背 MOSFET 和增強型內置保護電路。該器件可為所有 4.2V 至 42V 供電的系統和應用提供強大的保護。該器件可承受 ±42V 正負電源電壓而不會損壞。對于熱插拔電路板，該器件提供熱插拔電源管理，具有浪涌電流控制和可編程輸出電壓壓擺率功能。負載、電源和器件保護配備多種可編程特性，包括過流、過壓、欠壓。精密過流限值（1A 時為 ±5%）有助于最大限度地減少輸入電源的過度設計，而 250ns（典型值）的快速響應短路保護可在檢測到短路時立即將故障負載與輸入電源隔離開來。TPS26400 的內部可靠保護控制模塊以及 ±42V 額定電壓有助于簡化浪涌合規性系統設計，確保對負載和器件的全面保護。該器件可精確監控電壓總線的欠壓和過壓情況，并為下游系統提供故障信號。TPS26400 監控器的功能閾值精度為 ±3%，可確保對電源總線進行嚴密監控，無需單獨的電源電壓監控器芯片。該器件監控 V(IN) 和 V(OUT)，可在檢測到反向條件或輸入電源故障條件時提供真正的反向電流阻斷。TPS26400 還設計用于控制冗余電源系統。一對 TPS26400 器件可配置用于主電源和輔助電源之間的有源 ORing。
TPS26400 的其他特性包括：
- 用于系統運行狀況監控的電流監視器輸出
- 使用 MODE 引腳進行具有過載超時功能的電子斷路器操作
- 在限流故障期間，使用 MODE 引腳選擇閉鎖或自動重啟模式響應
- 可在發生過流事件時安全關斷的過熱保護
- 針對欠壓和過壓故障的抗尖峰故障報告
- 超前過載電流故障指示

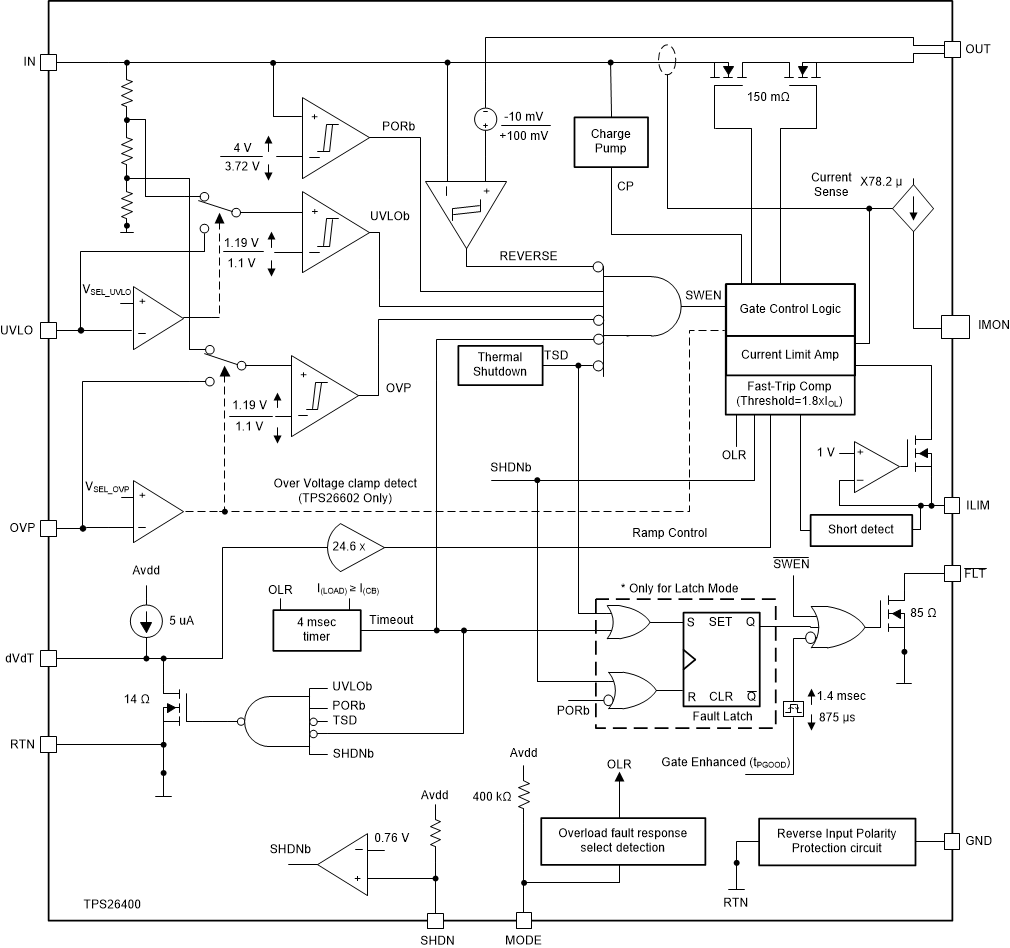

圖 2-19 TPS2640 功能方框圖
