ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
3.3.7 TLV62568（3V3 電源軌）
也許最需要監控紋波和噪聲的電源軌是 TLV62568 3V3，因為它為系統負載供電。在此參考設計中，TLV62568 呈現非常低的振幅紋波。在 125mA 負載測試中（如圖 3-33 所示），3V3 電源軌的紋波等于或小于用于測試的示波器的本底噪聲。圖 3-34 顯示僅使用一個電源時開關節點上的抖動很低。在高電流負載下使用電池和 PWRin 兩個電源時（如圖 3-38 所示），由于輸入電壓不斷變化以平衡電池和 PWRin 電源，SW 節點呈現更多抖動。即使在使用雙電源和滿載電流的情況下，3V3 電源軌的紋波仍然保持在 0.75% 以下。

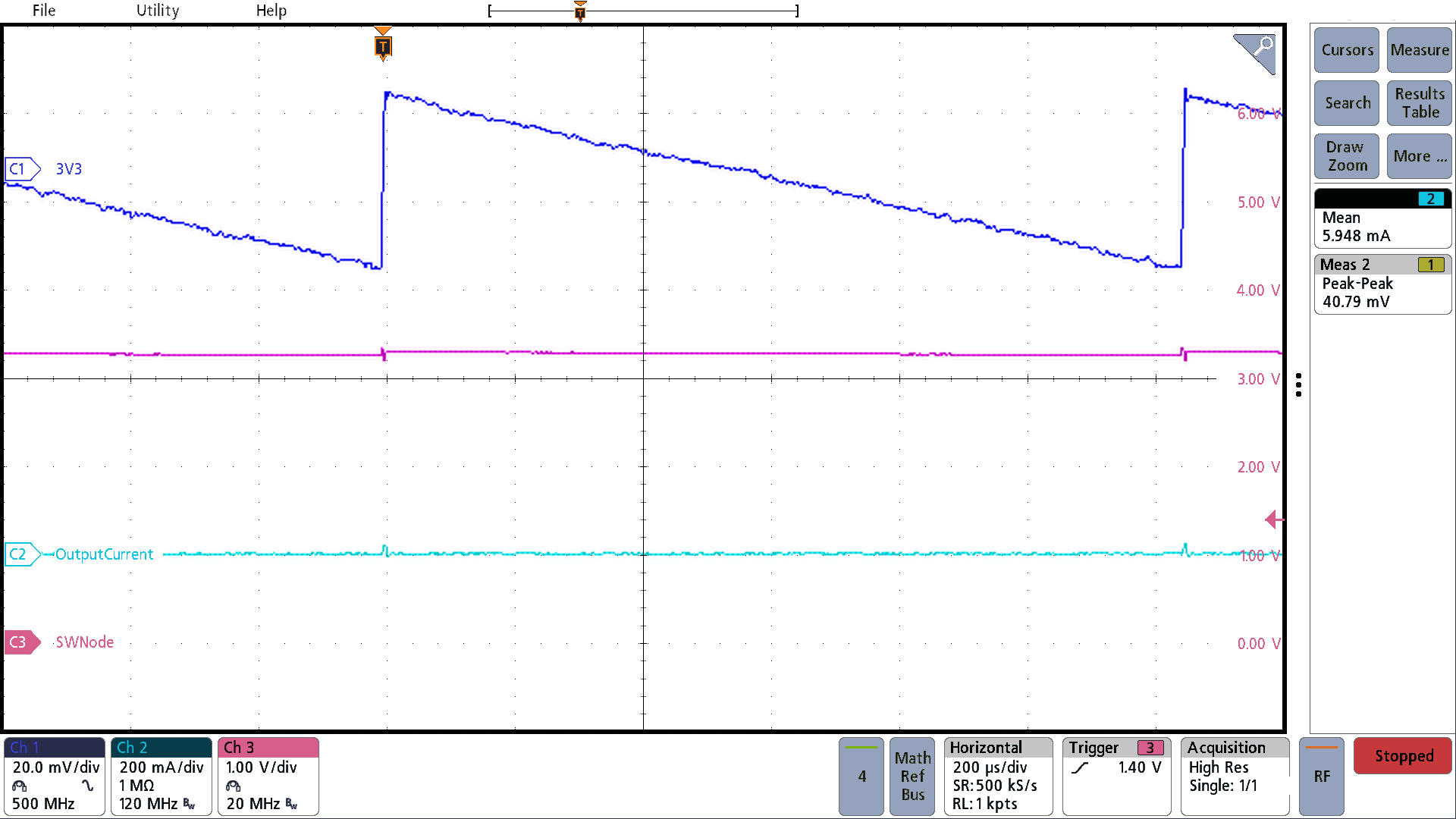

圖 3-30 3V3 紋波（空載；24VAC 電源）

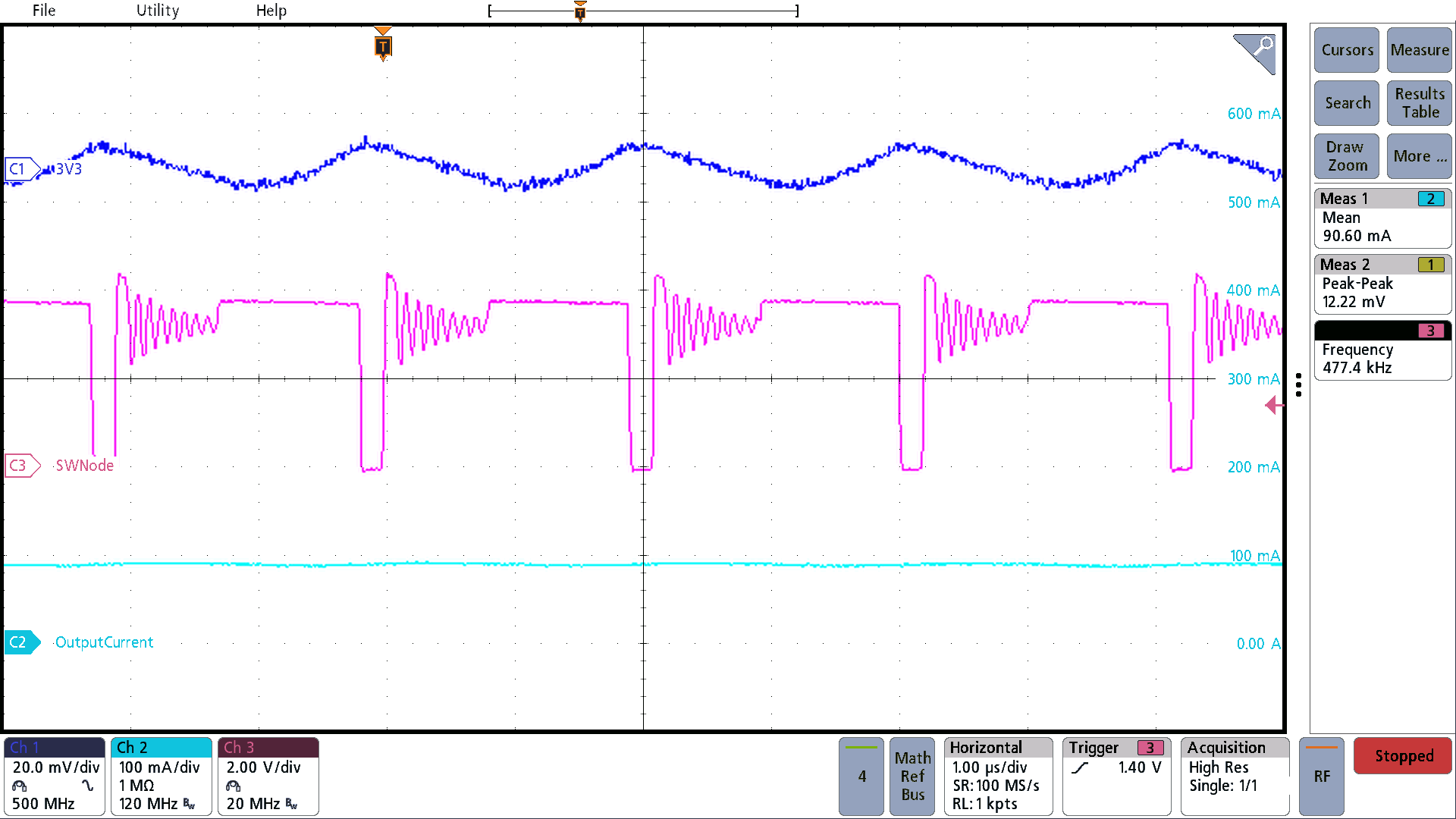

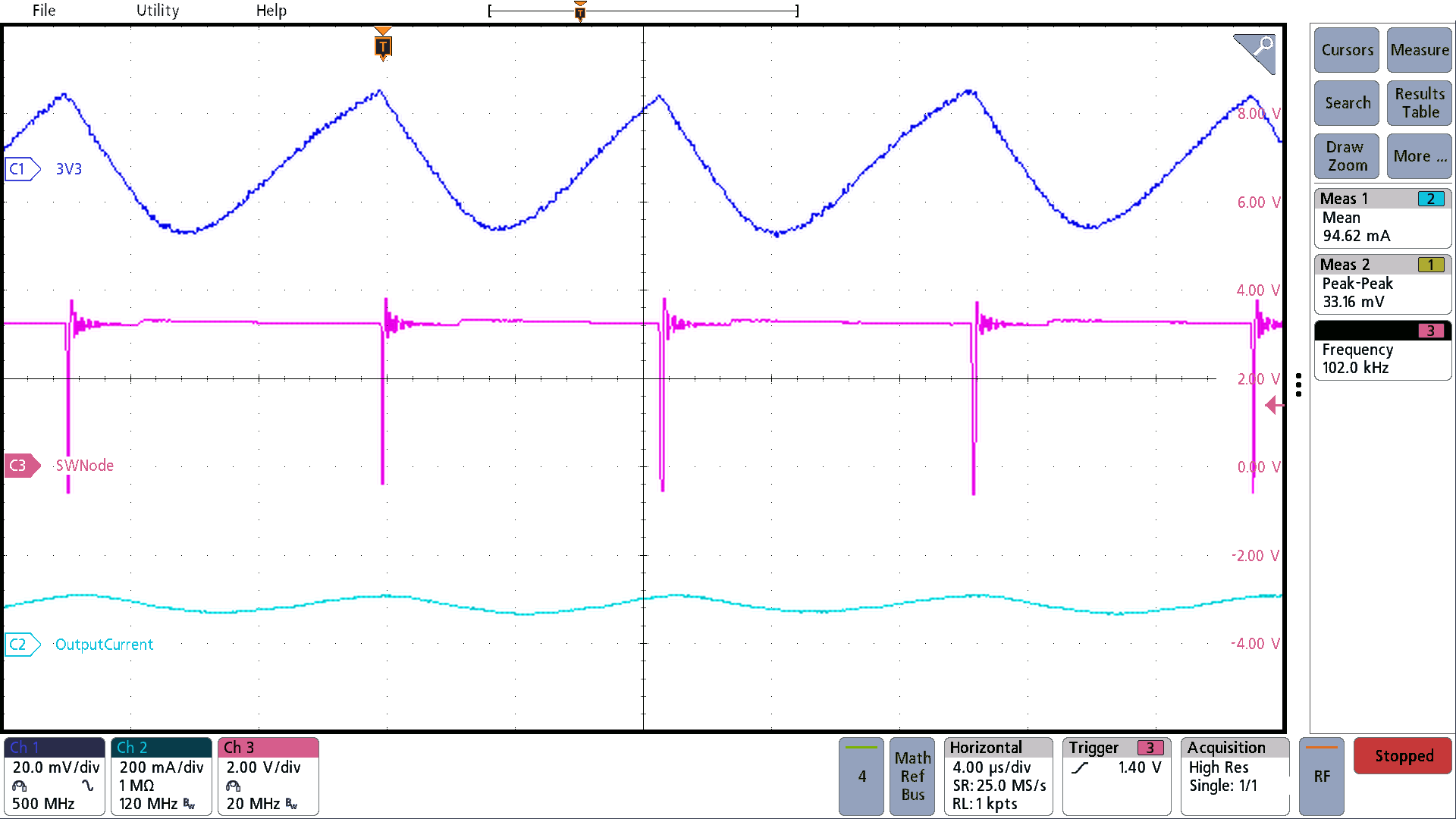

圖 3-31 3V3 紋波（90mA；24VAC 電源）

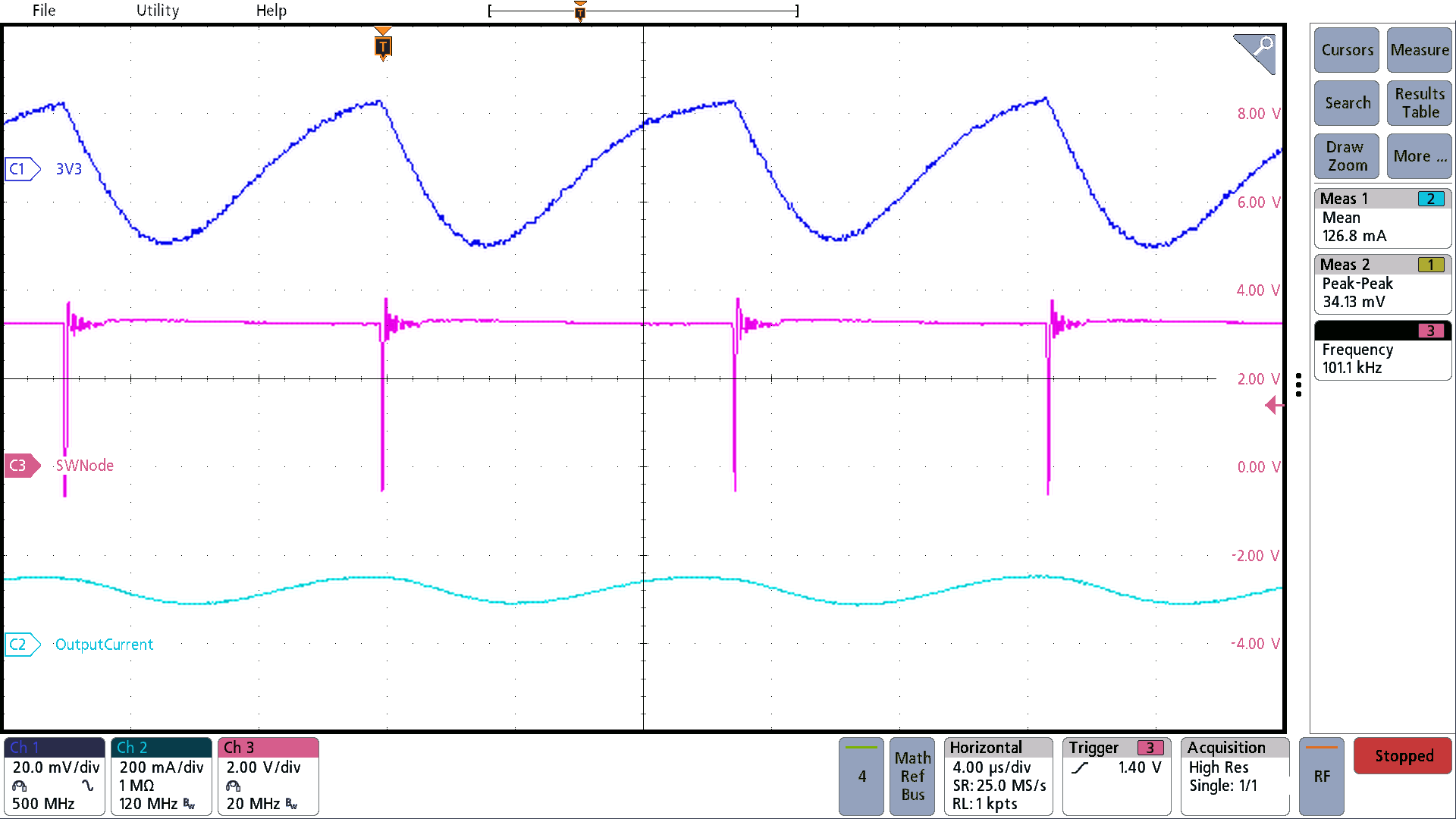

圖 3-32 3V3 紋波（125mA；24VAC 電源）

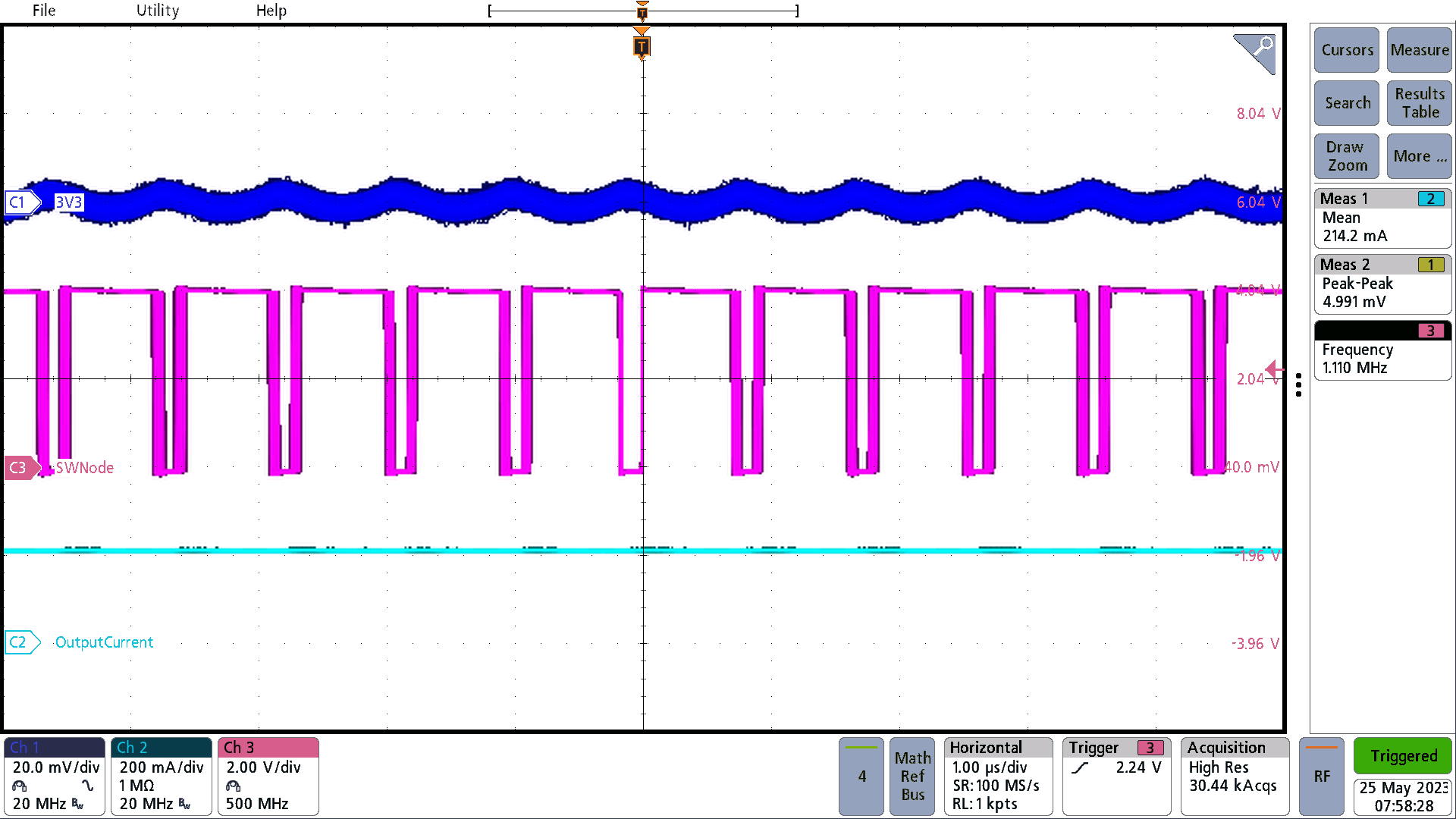

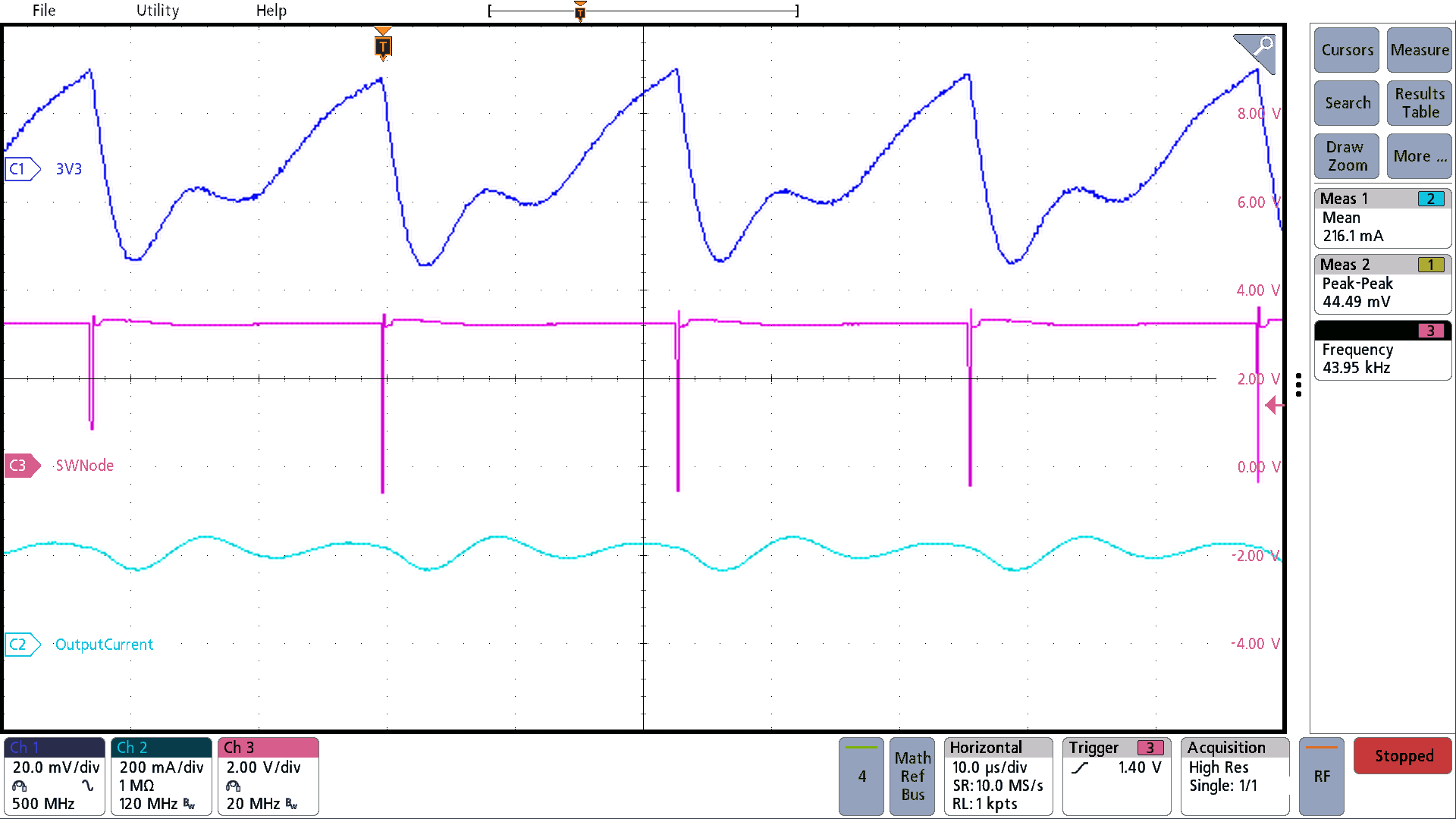

圖 3-33 3V3 紋波（210mA；24VAC 電源）

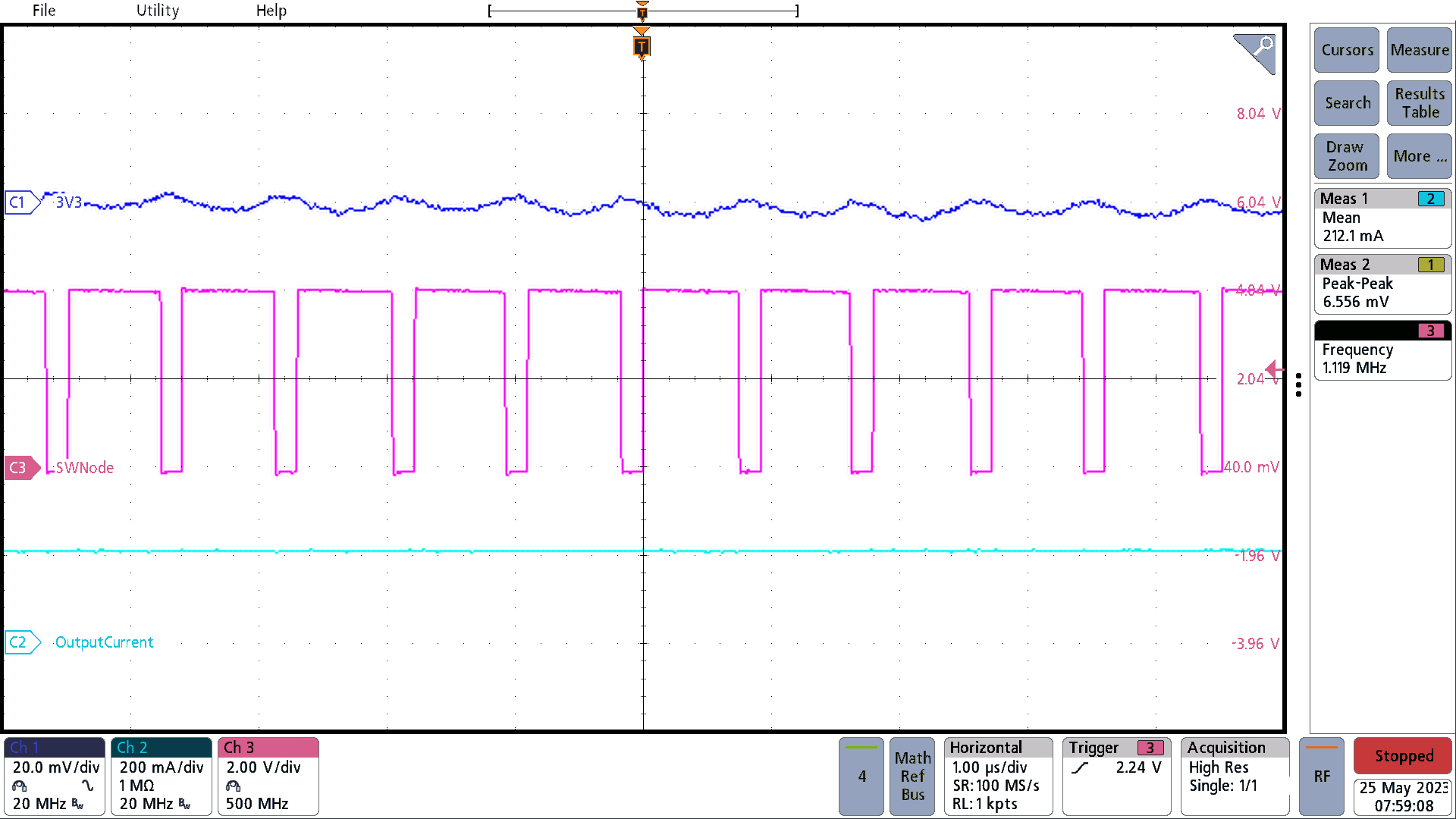

圖 3-34 3V3 紋波持續（210mA；24VAC 電源）
圖 3-35 3V3 紋波（90mA 負載；24VAC 電源和電池）

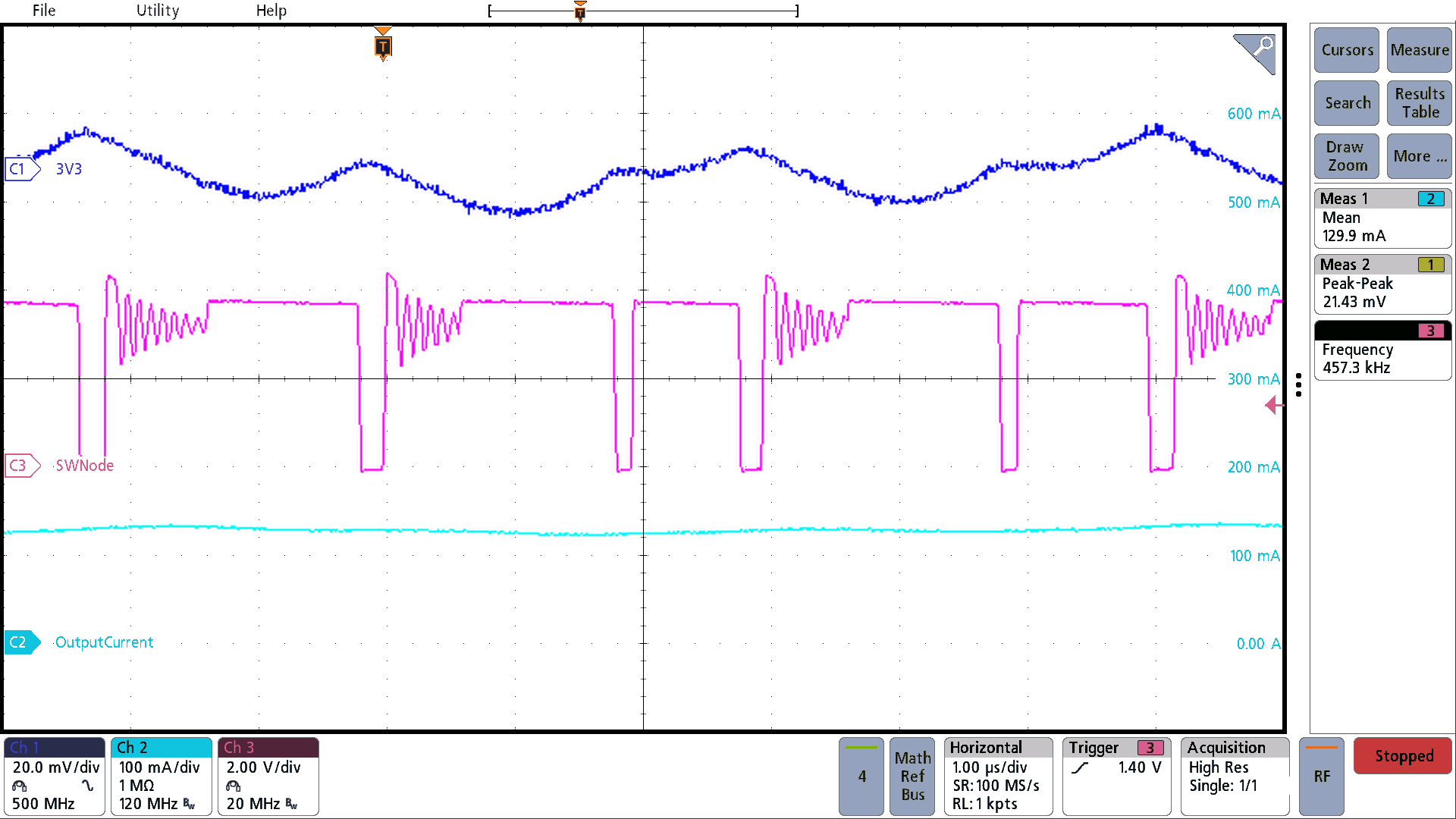

圖 3-36 3V3 紋波（125mA 負載；24VAC 電源和電池）
圖 3-37 3V3 紋波（210mA 負載；24VAC 電源和電池）

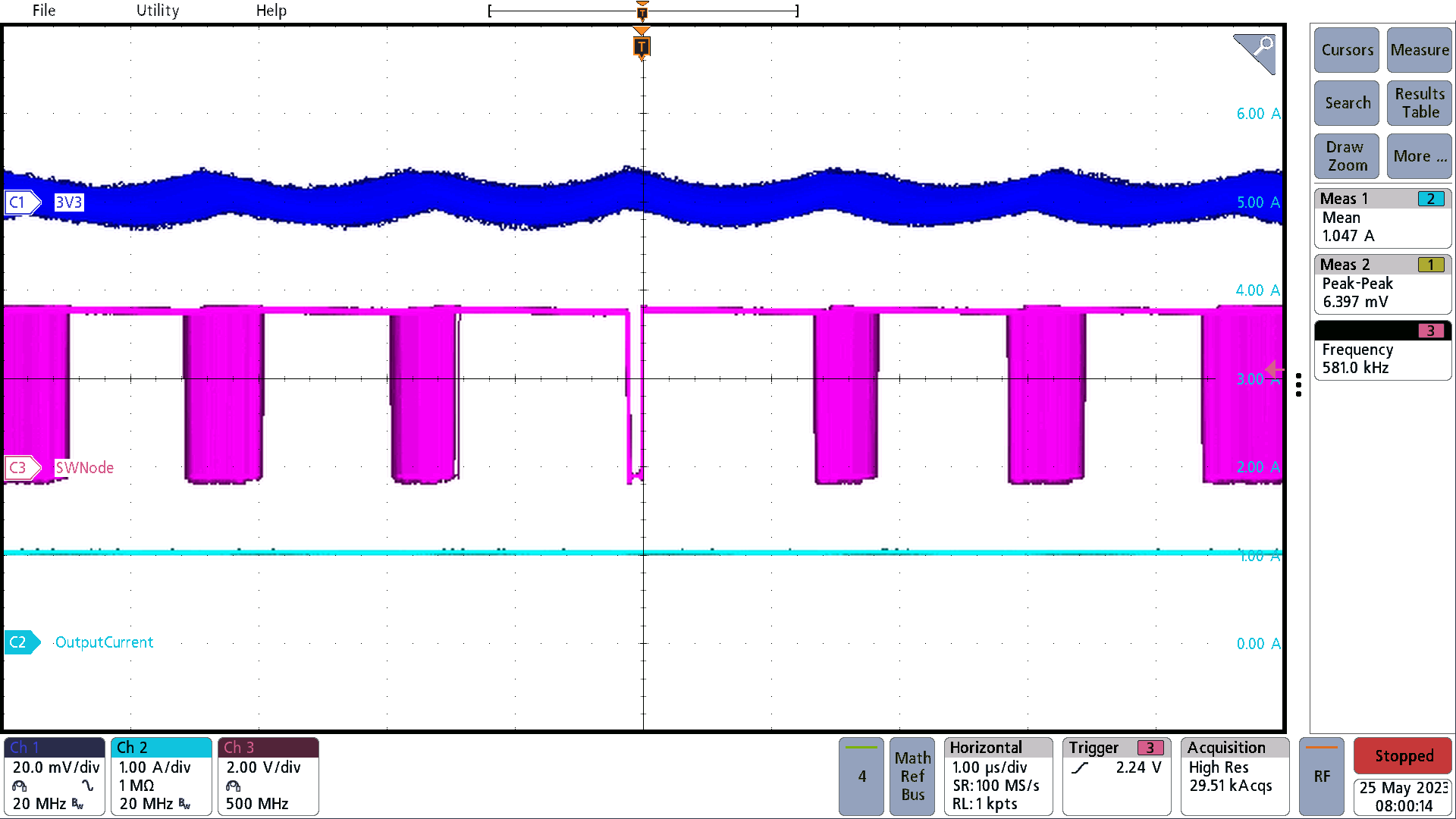

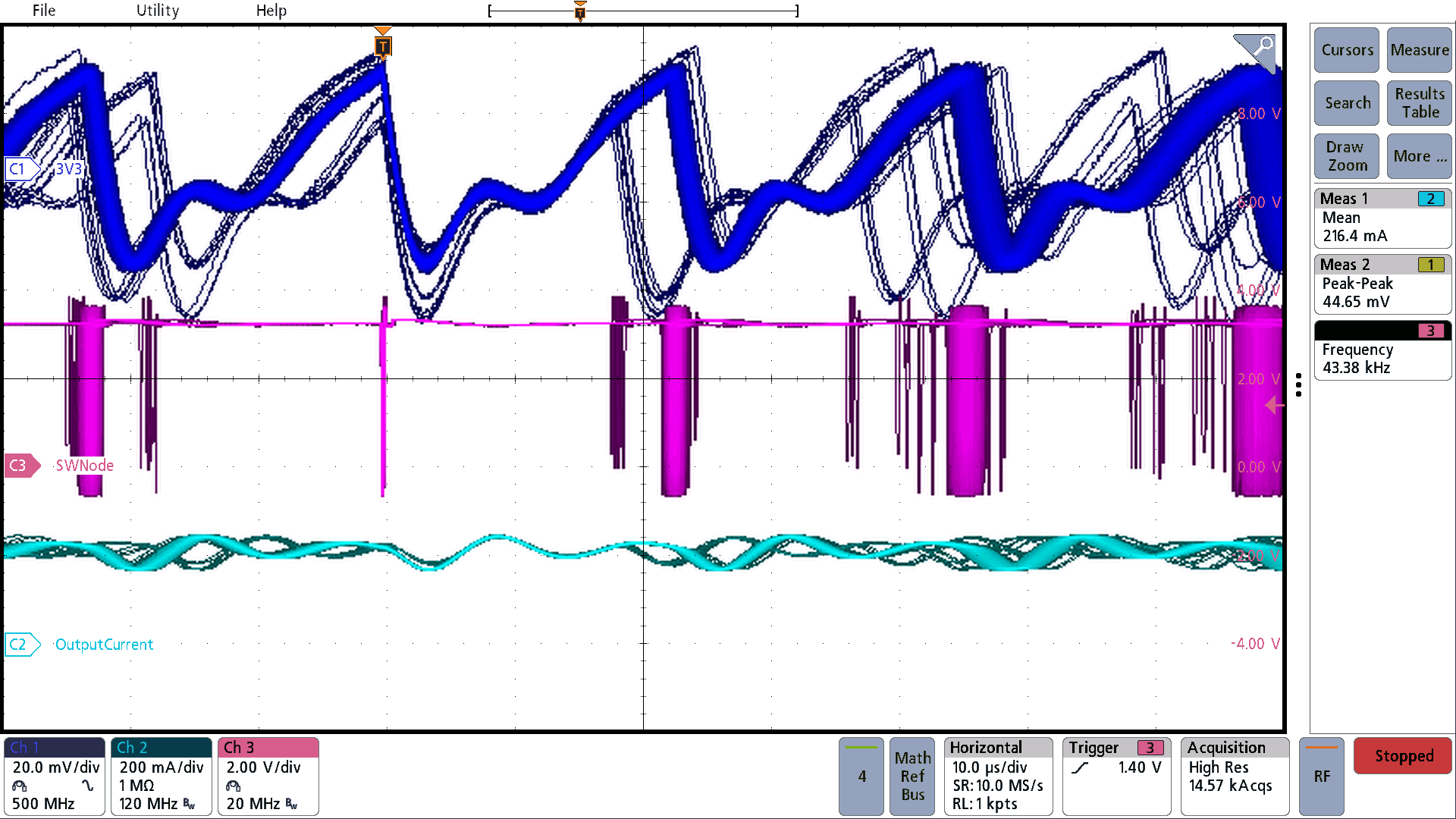

圖 3-38 3V3 紋波持續（210mA 負載；24VAC 電源和電池）圖 3-39 3V3 紋波持續（1A 負載；24VAC 電源和電池）
圖 3-40 3V3 紋波持續（1A 負載；僅電池）
