ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
3.3.1 24VAC 啟動和關斷
圖 3-4 顯示了插入 24VAC 系統時的上電順序。在插入 24VAC 系統之前，電池已連接并為 3V3 電源軌供電。插入 24VAC 系統后，系統開始為電池充電，并接管為系統負載供電的工作。接通 24VAC 電源后，RectOut 會在大概 240ms 后進入穩定狀態。通過比較圖 3-4、圖 3-8 和圖 3-10，可觀察到 24VAC 變壓器的電壓變化會導致穩態上升時間改變。注意：LMR36520 電源軌在節點 PWRIn 上進行測試，PWRIn 直接位于 ORing 解決方案的輸出端。3V3 電源軌在從電池電源轉換為 24VAC 電源期間沒有明顯的瞬態響應。圖 3-8 和圖 3-10 中的啟動測試將 24VAC 變壓器中的容差考慮在內，并顯示了與圖 3-4 相比較的結果。圖 3-5、圖 3-9 和圖 3-11 中測試了 24VAC 電源的即時損失。在這些測試中，RectOut 很流暢，顯然電池已充滿電并且該電源未提供任何顯著的負載電流。24VAC 電源中斷時，RectOut 會在 1 秒內為額定 24VAC 電源釋放大部分整流電容器能量。圖 3-6 和圖 3-7 顯示了 3V3 總線上的負載需要電流時的 24VAC 損失。整流電容器的放電速度明顯快于沒有任何負載的情況。當 BM24072 轉換為電池供電時，BMOut 電源軌的電壓會下降。3V3 電源軌對 24VAC 損失沒有顯著的瞬態響應。其保持穩壓狀態，并為輸出負載供電。

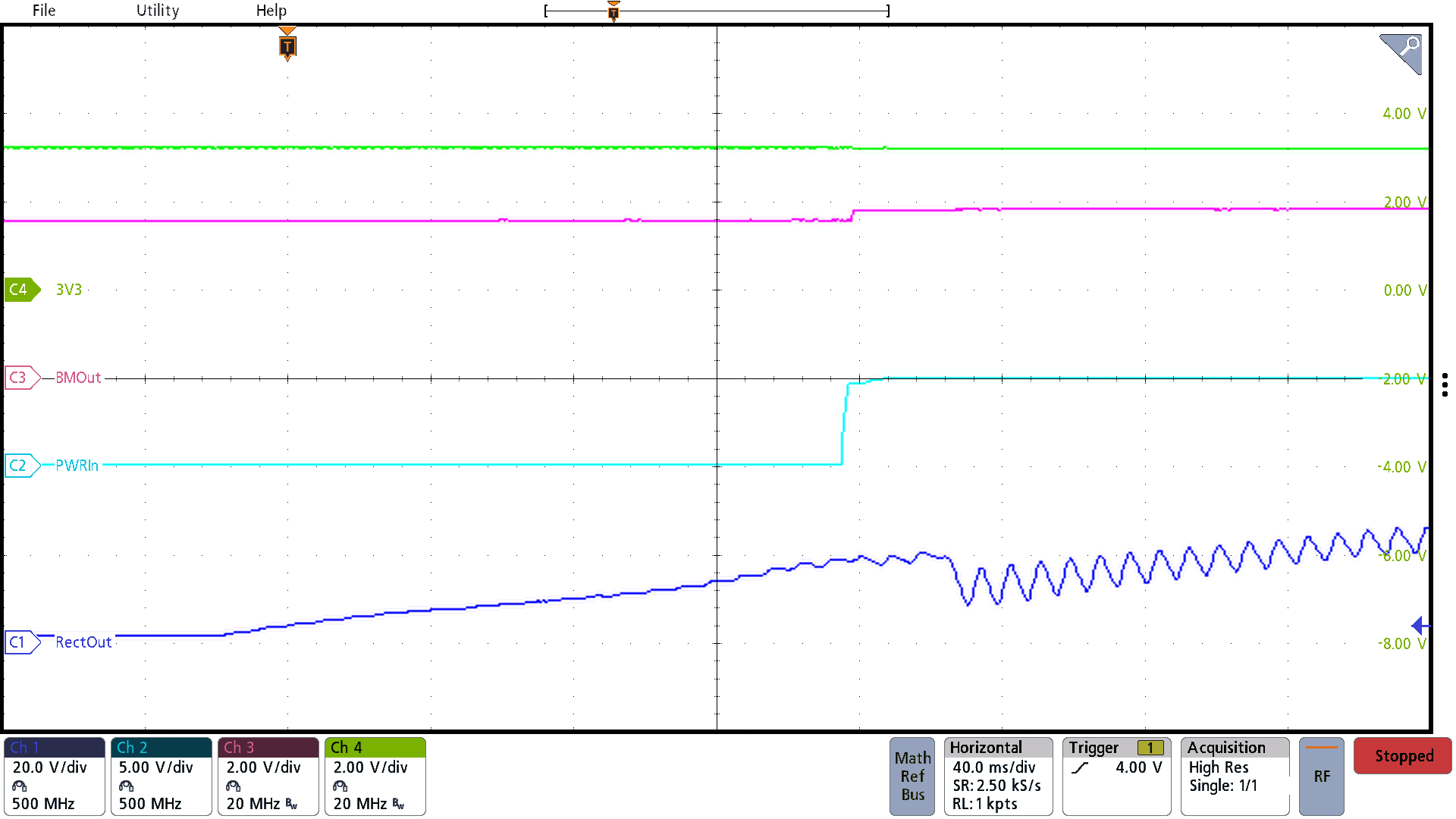

圖 3-4 24VAC 電源啟動

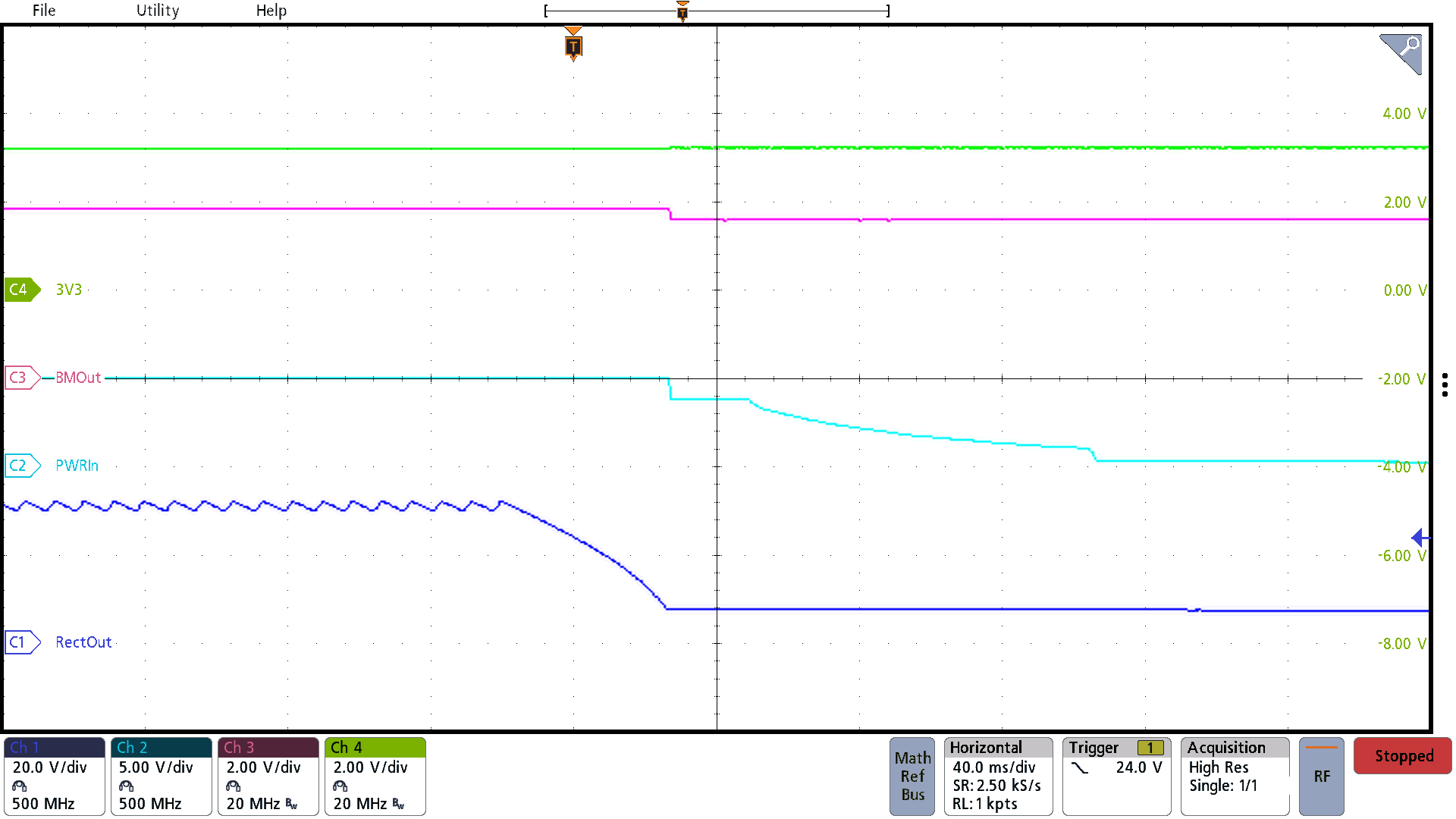

圖 3-5 24VAC 電源關斷

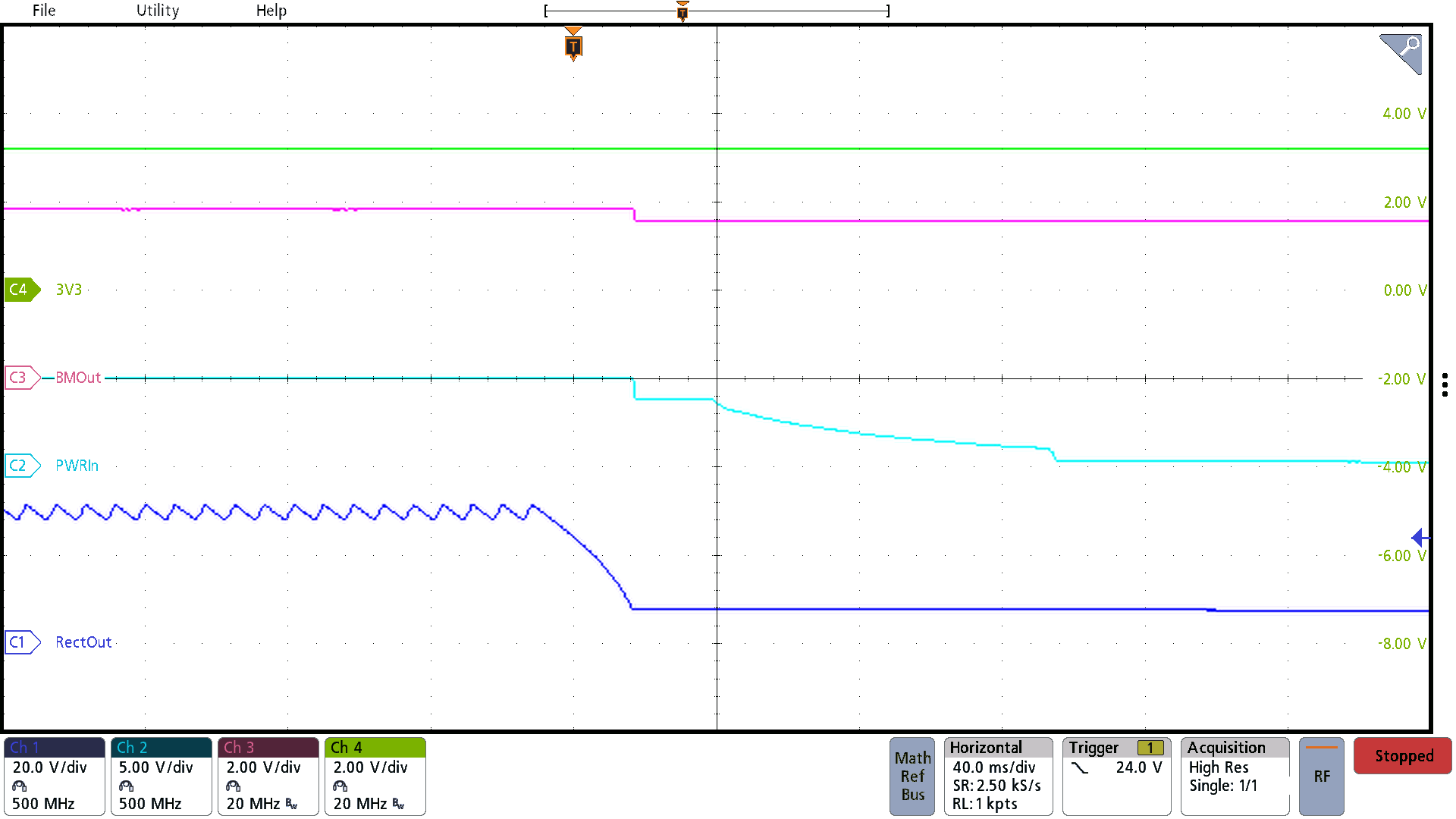

圖 3-6 24VAC 電源關斷（3V3 負載 = 200mA）
圖 3-7 24VAC 電源關斷（3V3 負載 = 750mA）

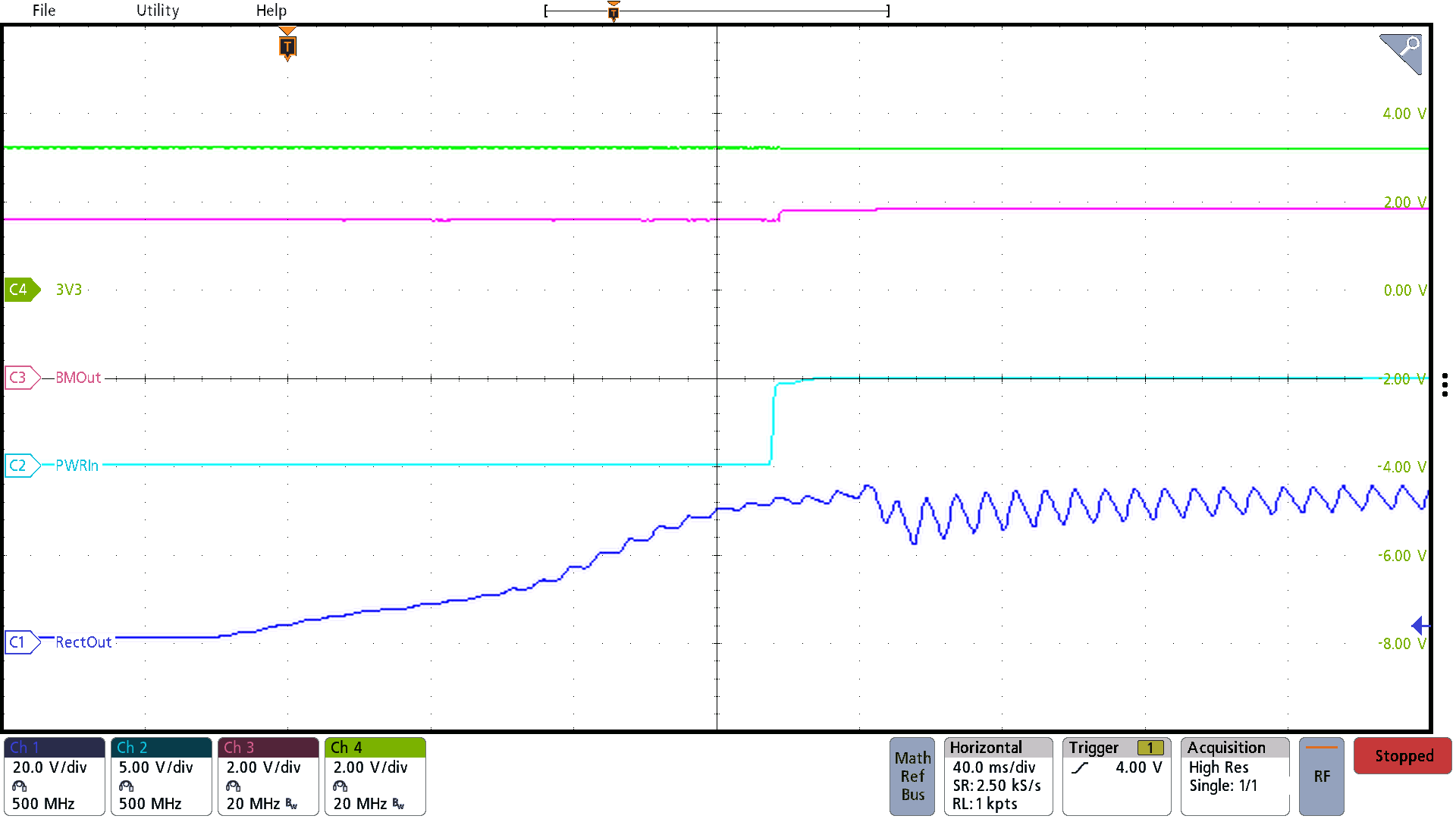

圖 3-8 20V 交流電源啟動

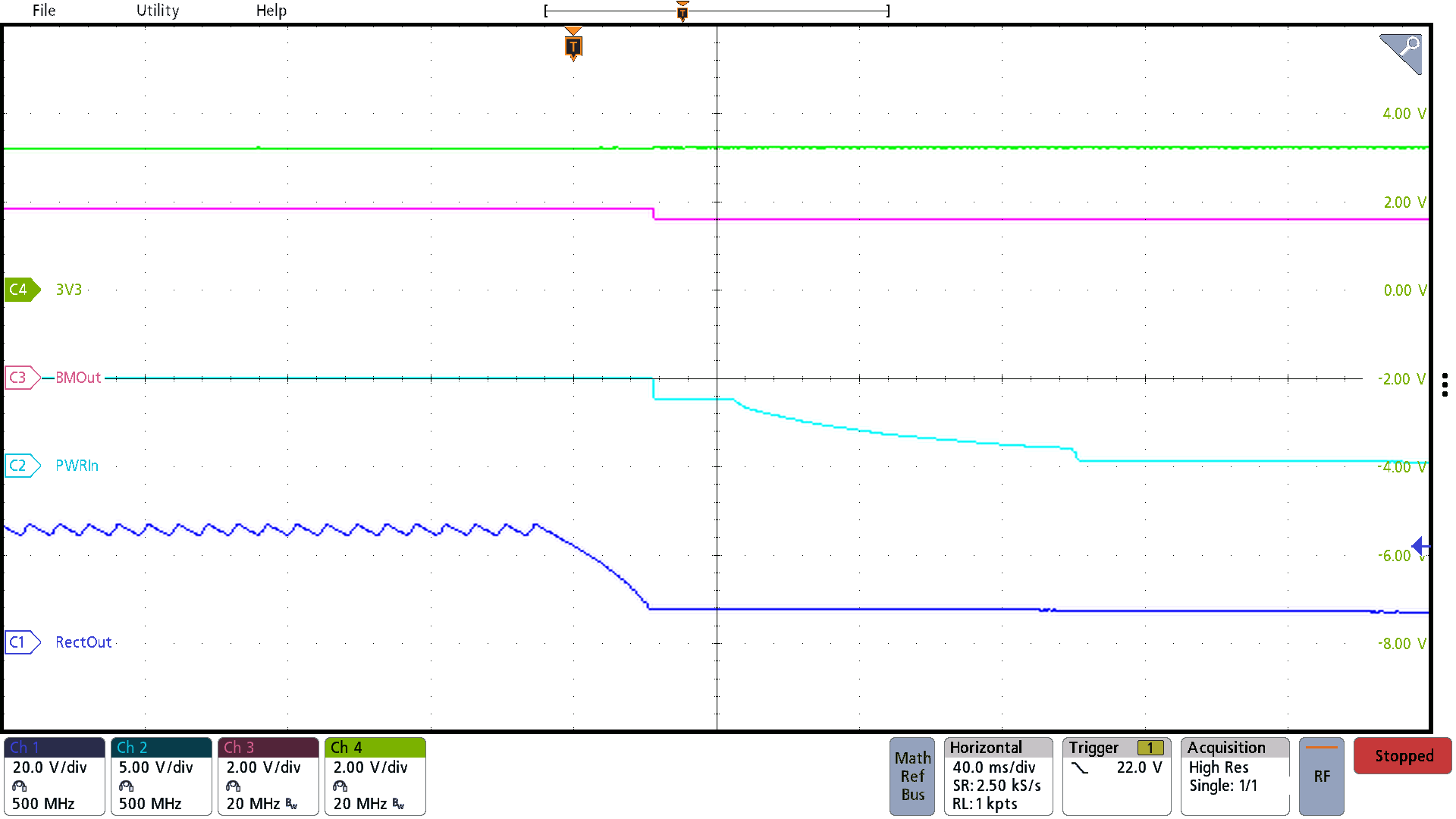

圖 3-9 20V 交流電源關斷

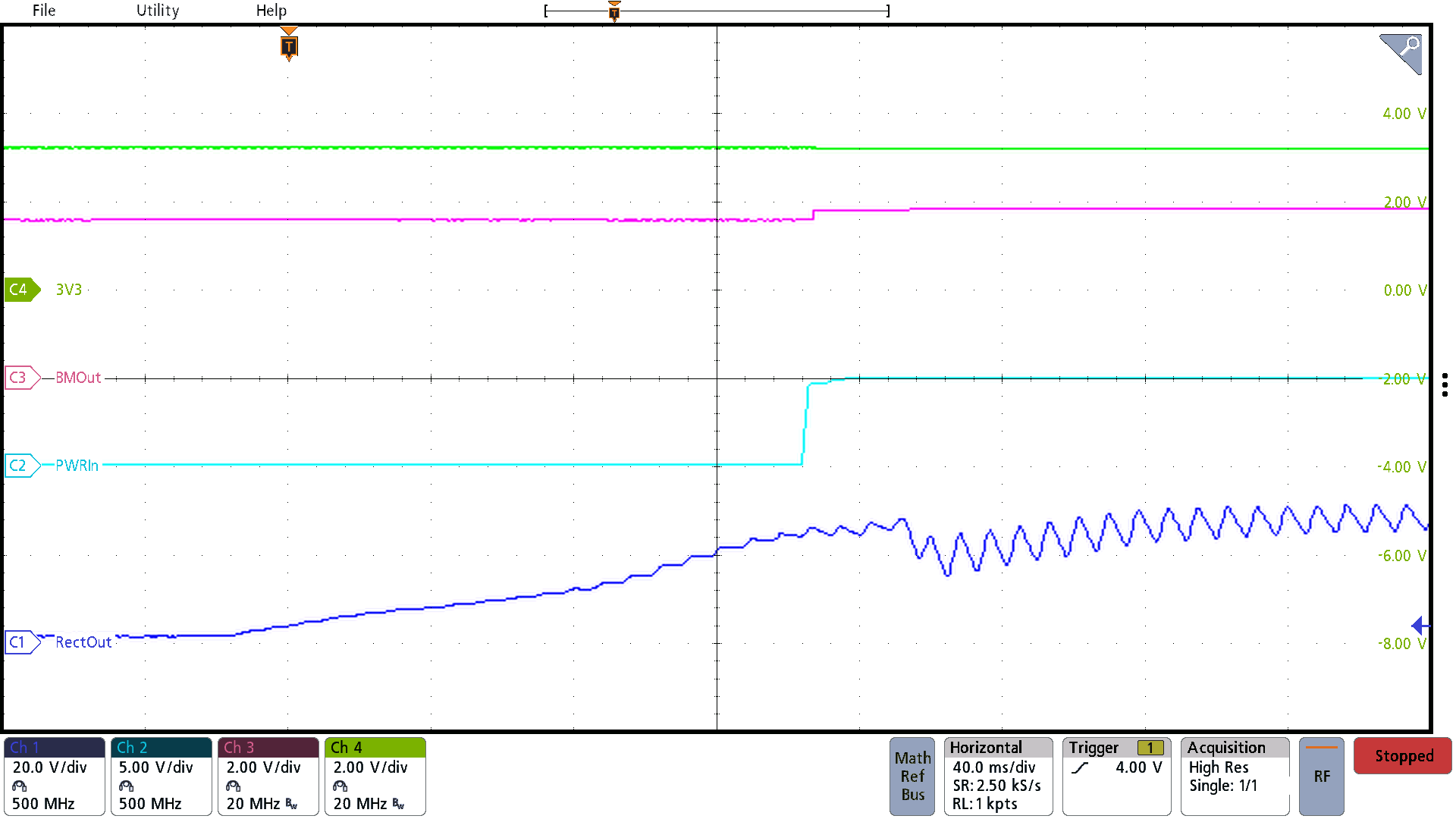

圖 3-10 30V 交流電源啟動

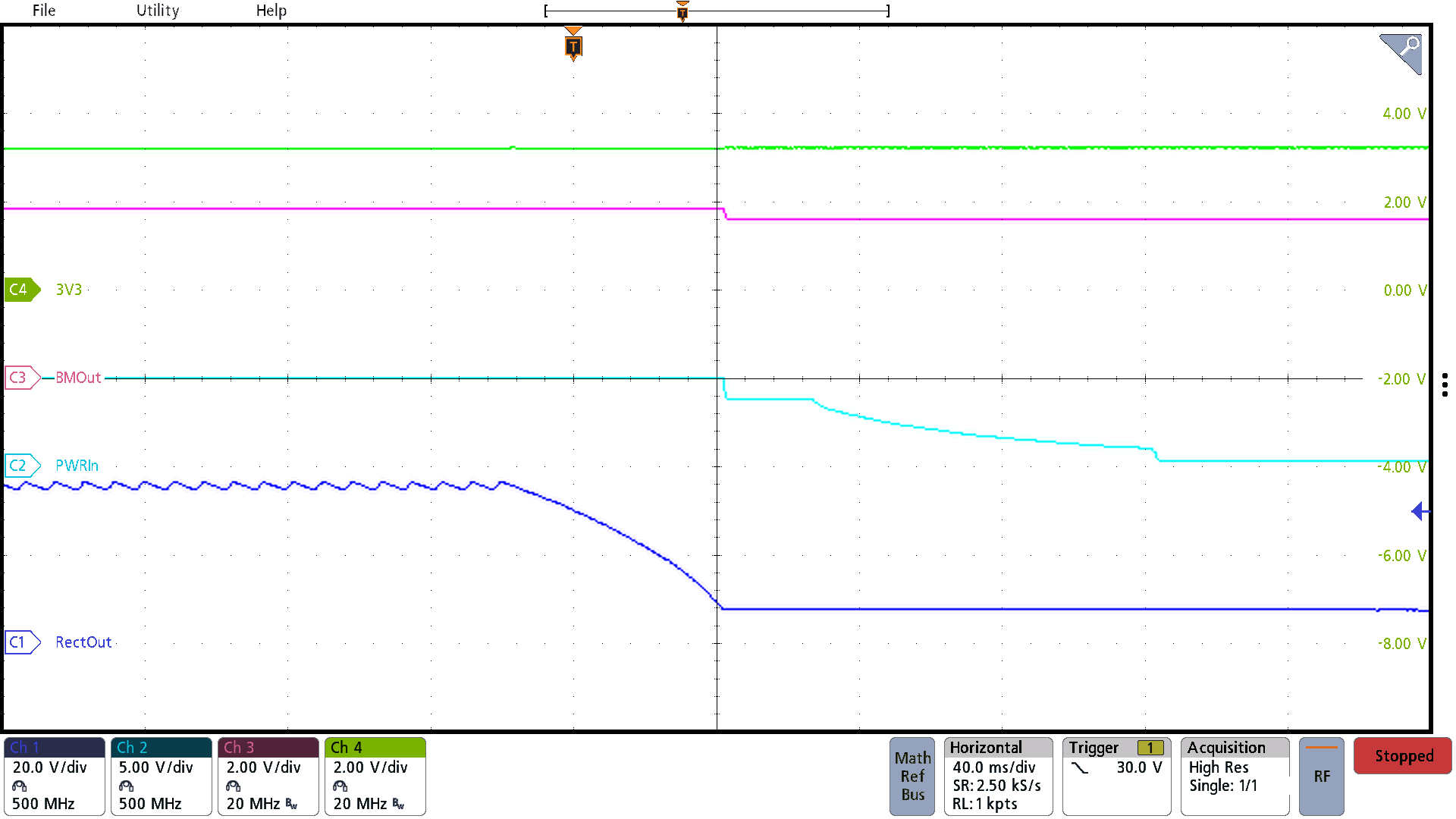

圖 3-11 30V 交流電源關斷
