2.2.6 3.3V 電源軌
3.3V 電源軌用作直接為終端產品中的各種系統組件供電的主電源輸出。TLV62568 的輸入連接到 bq24072 的輸出。
3.3V 電源軌最終由 24VAC、USB 線或電池供電，具體視可用的電源而定。由該電源軌供電的器件具有備用電池保護，并受益于 bq24072 的電源輔助功能。
TLV62568 是一種成本非常低、BOM 數目非常少的高效降壓轉換器。該器件具有 100% 占空比能力，這在 TIDA-010932 等電池供電應用中特別有用，可通過充分利用整個電池電壓范圍來實現最長的工作時間。TLV62568 的最大輸出電流為 1A。如果需要超過 1A 的輸出，TLV62569 可與 TLV62568 引腳對引腳兼容（盡管需要適當更改輸入和輸出電容器以及電感器），但能提供 2A 輸出電流。圖 2-10 顯示了 TIDA-010932 中的具體系統實現，并突出顯示了該器件的簡單性和外部的低 BOM 數目。

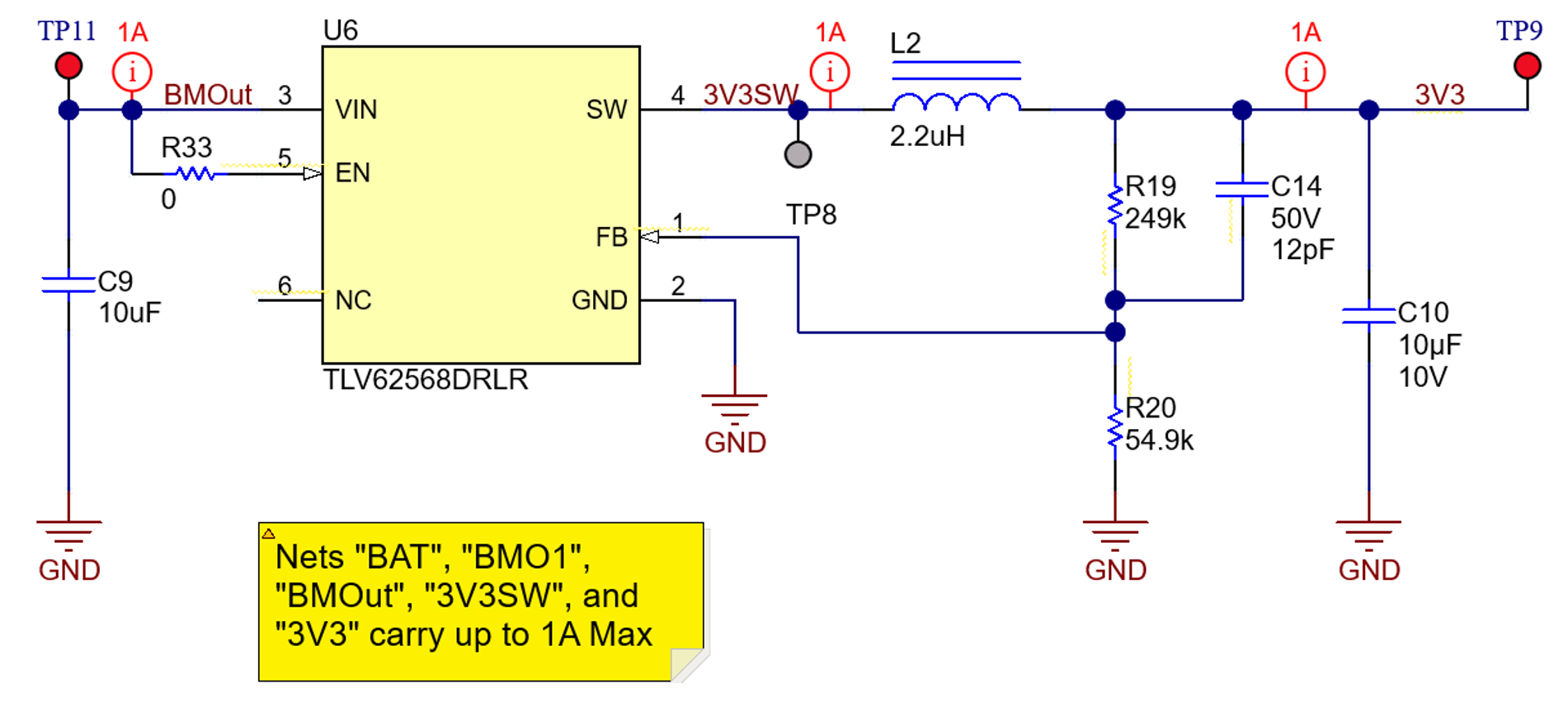

圖 2-10 TIDA-010932 3.3V 電源軌電路為了將 TLV62568 的輸出電壓設置為 3.3V，使用方程式 16 計算 R19 和 R20 的阻值。在確定 R20 阻值時，為了實現低電流消耗和可接受的噪聲靈敏度，最大使用 200kΩ。通過 R20 的較大電流可提高噪聲靈敏度和輸出電壓精度，但會增加電流消耗。電路中增加了一個前饋電容 (C14)，可提高環路帶寬，從而產生快速瞬態響應。
電感器選型的主要參數是電感值，其次是電感器的飽和電流。為了計算靜態負載條件下的最大電感器電流，這里提供了方程式 17 和方程式 18。
其中：
- IOUT,MAX 為最大輸出電流
- ΔIL 是電感電流波紋
- fSW 為開關頻率
- L 是電感值
對于此設計，選擇 2.2μH 電感器。
