6 硬件設置
-
使用 USB 電纜連接 EVM 的 J11 和計算機。
-
如果使用一個步進電機，則將 A 相連接到 J1 螺紋接線端子連接器，將 B 相連接到 J2 連接器。如果要運行兩個步進電機，請重復連接并在 J1 和 J2 上使用第二個步進電機。（注意：J1、J2 為步進器 1 輸出，J3、J4 為步進器 2 輸出。）
- 在 DRV8845EVM 上，您可以使用連接器 J1-J4 運行多達 4 個有刷直流電機。

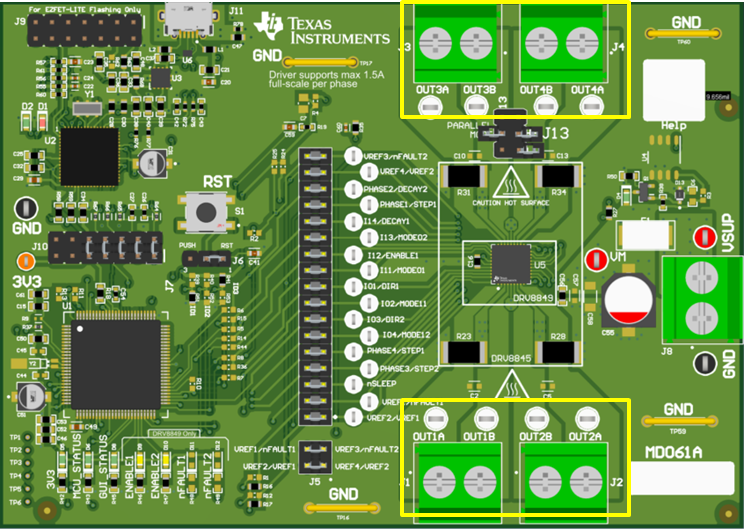

圖 6-1 DRV8845EVM 電機連接器 - 根據正確的極性，將 VM 電源連接到大螺紋接線端子塊 J8。在 J8 中，左側為正，右側為 GND。
圖 6-2 VM 電源連接器 - 驗證 EZFET LED D2 和 3V3 LED D5 是否亮起，以及 MCU_STATUS LED D6 是否以大約 1Hz 的頻率閃爍。如果該狀態 LED 不閃爍，則將跳線 J6 置于 1-2 RST 位置并使用按鈕 S1 來執行固件復位。
- 如果 EVM 硬件正常運行，MCU_STATUS LED D6 現在會閃爍。
- 此 EVM 可隨時與 GUI 應用程序配合使用。在某些情況下，例如在電源電容器完全放電之前斷開和重新連接 VM 電源時，可能無法進行適當?shù)墓碳?fù)位。狀態 LED D6 以大約 1Hz 的頻率閃爍，表明已正確復位。如果該狀態 LED 未按預期閃爍，請在將跳線 J6 置于 RST 位置后按一次復位按鈕。
- 請勿在 VM 電源處于工作狀態時拔下 USB 電纜。如需拔下，請關閉 VM 電源，等待 VM 電源完全放電，然后繼續執行步驟 2。
- 最新版本的 GUI 應用程序與最新版本的 EVM 固件捆綁在一起。
使用 GUI 應用程序選擇并連接到 EVM 型號之前，建議進行固件更新。本用戶指南的更新固件部分介紹了固件更新過程。
