2 跳線表和設置
除了 J5 和 J13 之外，DRV8845EVM 圖 2-1 和 DRV8849EVM 圖 2-2 的跳線完全相同，為了實現正確連接，可以參考下圖。

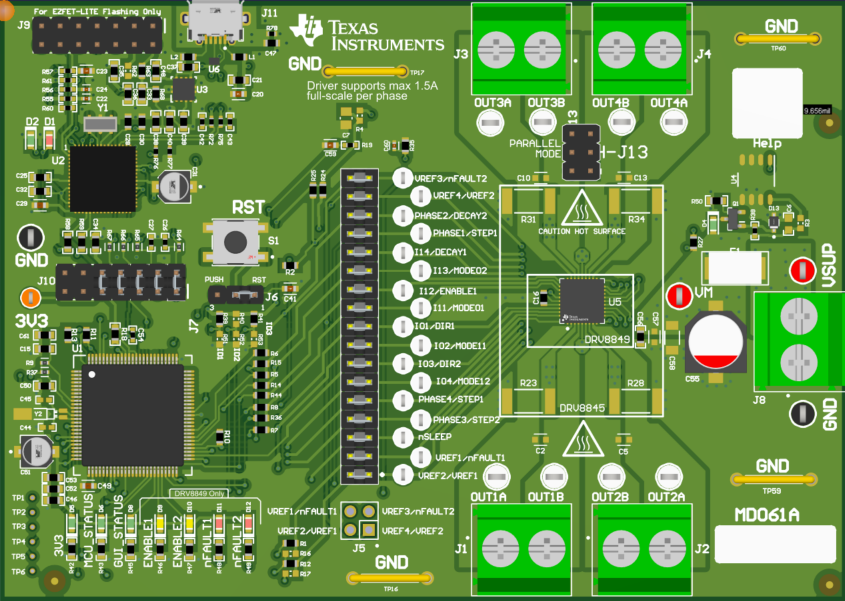

圖 2-1 DRV8845EVM 跳線組裝指南

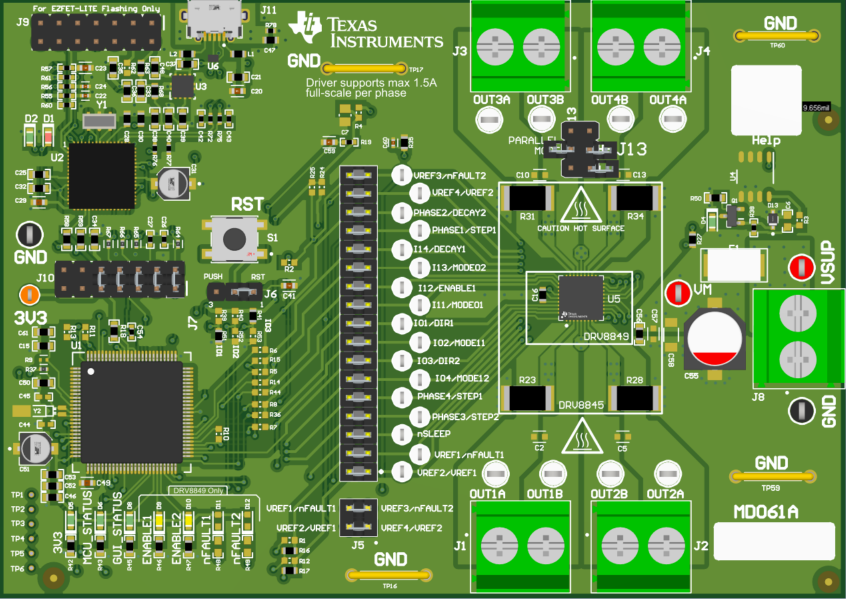

圖 2-2 DRV8849EVM 跳線組裝指南表 2-1 跳線識別表
跳線 | DRV8845EVM/DRV8849EVM |
|---|---|
| J1-J4 | OUT1A、OUT1B – OUT4A、OUT4B |
J5 | 對于 DRV8845EVM，將 VREF1 與 VREF 3 相連并將 VREF2 與 VREF4 相連 對于 DRV8849EVM，則保持未連接 |
J6 | 按下按鈕可以復位 MCU |
J7 | MCU 到 DRV 信號 |
J8 | VM |
J10 | EZ FET 通信跳線 |
J11 | Micro USB 連接 |
J13 | 用于并聯驅動的跳線 |
請注意，跳線 J5 和 J7 的標簽用“/”分隔，其中左側標簽對應 DRV8845，右側標簽對應 DRV8849。
有關更多詳細信息，請下載硬件文件和原理圖。驗證所有分流器和跳線是否處于正確位置后，您可以繼續進行硬件設置。
