7 啟動 DRV884x-EVM-GUI 應用程序

無論是使用桌面版還是 Web 版的 GUI，用戶體驗和下面介紹的步驟都是相同的。這些步驟假定之前部分中的硬件設置步驟已經完成。

1. 使用 Chrome Web 瀏覽器或從本地桌面安裝啟動 GUI 應用程序。請注意，在從 Web 瀏覽器運行應用程序之前，您必須使用自己的 myTI 登錄憑據登錄到 TI Dev Gallery。
   1. 在 Chrome 中運行應用程序的超鏈接：Web GUI

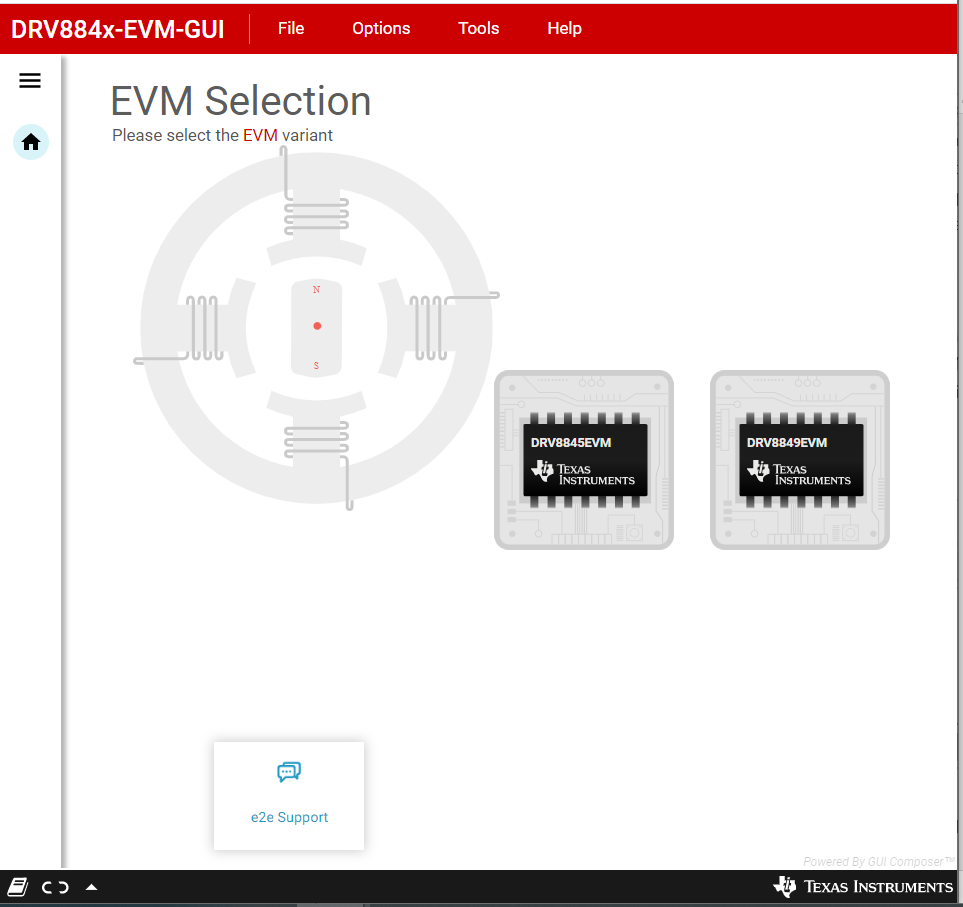

2. 從下方圖 7-1 引用的屏幕中選擇所需的 EVM 類型
   圖 7-1 DRV884x-EVM GUI 主屏幕

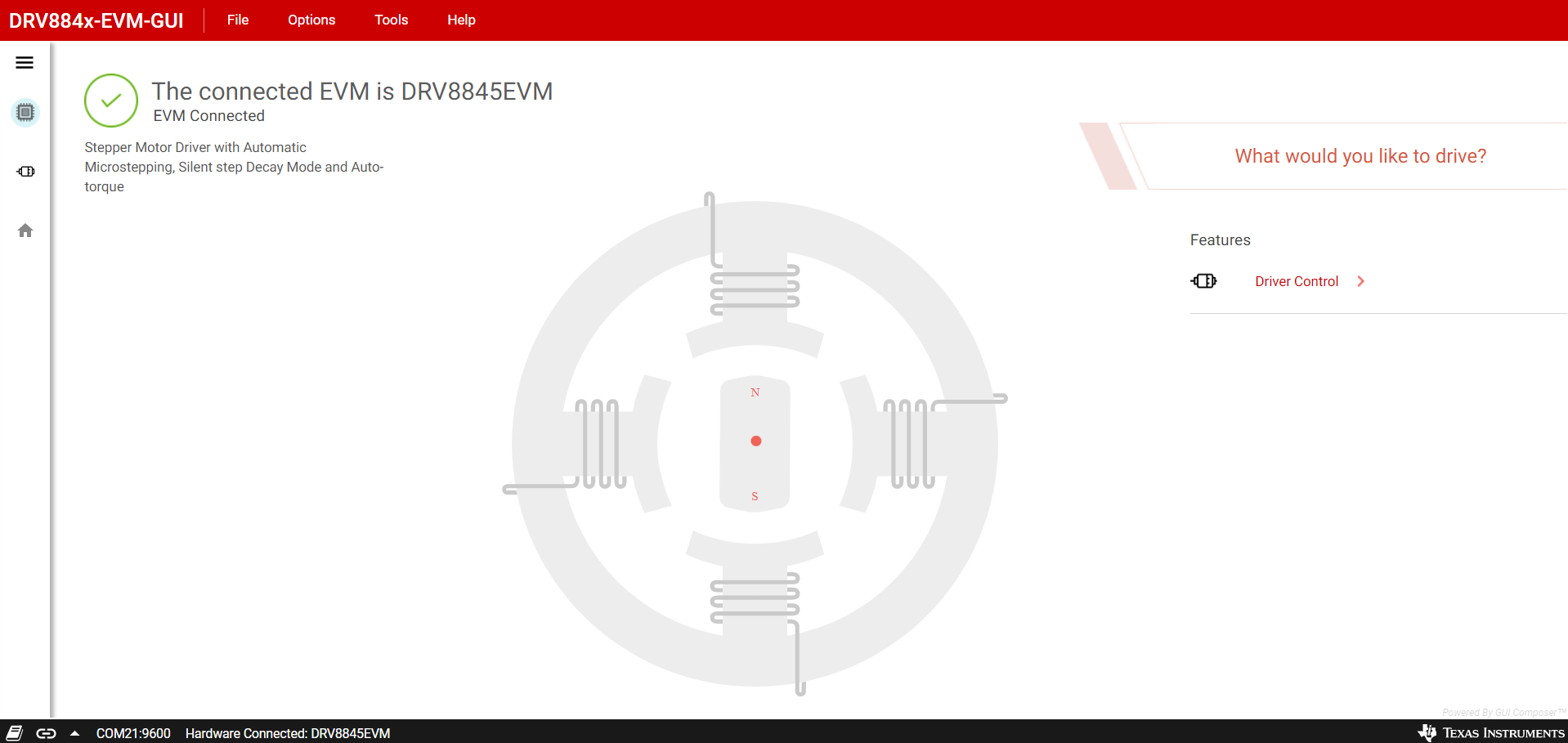

3. 點擊正確的 EVM 類型后，GUI 應用程序會開始與 EVM 的通信。系統隨即會顯示連接確認，如下所示：
   圖 7-2 EVM 連接成功
4. 如果 GUI 應用程序與 EVM 多次連接失敗，請按照以下列出的步驟調試該問題。

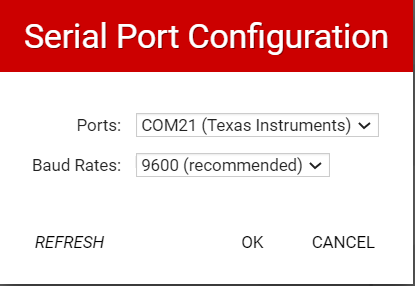

   1. 檢查串行通信參數是否配置正確。在 GUI 中，點擊“Options”菜單，然后選擇“Serial Port”。驗證所選端口是否與設備管理器、Windows 系統控制面板中枚舉的 MSP 應用程序 UART1 相匹配。波特率必須設置為 9600（推薦）。如果 Windows 設備管理器中未枚舉、也未顯示任何 MSP COMxx 端口，請確保遵循正確的電源時序。如有必要，請斷電并重新上電。如果以下 Windows 設備管理器信息在下電上電后仍然不可見，則表明存在硬件連接問題。
      圖 7-3 串行端口配置
   2. EVM 的固件版本可能要舊得多。使用更新固件中所述的過程執行固件更新。
   3. 檢查 MCU_STATUS LED D6 是否以大約 1Hz 的頻率閃爍。如果該狀態 LED 不閃爍，則將跳線 J6 置于 1-2 RST 位置并使用按鈕 S1 來執行固件復位。再次嘗試將 GUI 應用程序與 EVM 連接。
5. 此時，用戶可以設置 EVM 來進行器件評估。

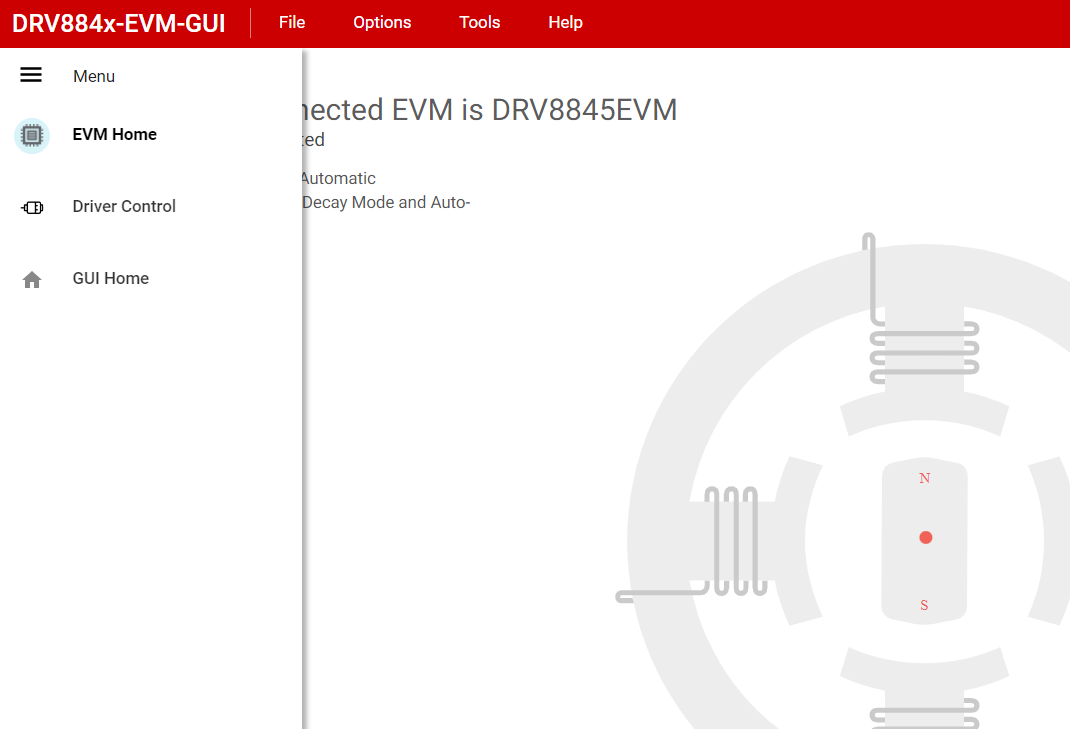

   • 包含配置和診斷選項的“Driver Control”頁面。
   • GUI 主頁，如有必要，可重新選擇 EVM。
     圖 7-4 DRV884x-EVM GUI 導航
6. “Driver Control”選項卡將在右上角顯示固件版本。當您點擊“Help > About”時，它應該會顯示 GUI 版本、器件版本 ID 和 EVM 固件版本。
