如圖 5-28 所示，滿載 EVM 運行可能導致 U1 封裝溫度非常高。在滿載運行期間探測或操作 EVM 時，請小心不要觸碰 U1 外殼。

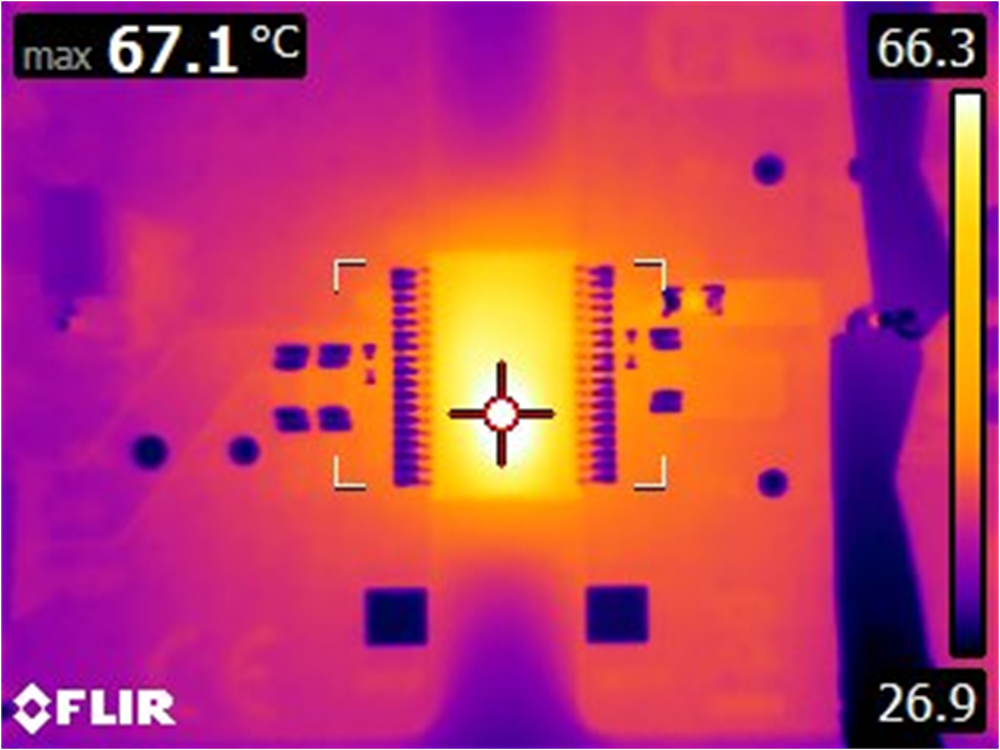

VIN = 15V VDD = 22.2 V IVDD = 68.3 mA VCOM = 4V ICOM = 0mA POUT = 1.51W TRISE = 44.1°C（請參閱方程式 1） 圖 5-27 VIN=15V，IVDD-VEE=68.3mA，1.51W

圖 5-28 功率損耗和外殼溫度與輸入電壓間的關系，TA=23°C，1.51W

1. 方程式 1. ${\mathrm{T}}_{\mathrm{R}\mathrm{I}\mathrm{S}\mathrm{E}}=67.1°\mathrm{C}-23°\mathrm{C}=44.1°\mathrm{C}$

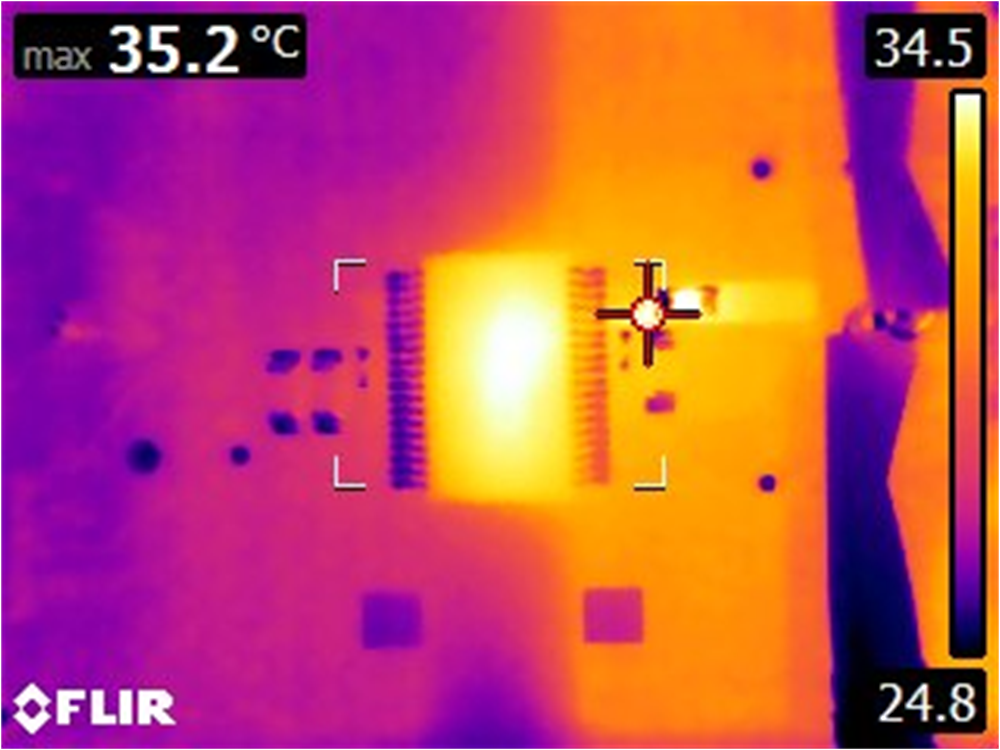

1. 方程式 2. ${\mathrm{T}}_{\mathrm{R}\mathrm{I}\mathrm{S}\mathrm{E}}=35.2°\mathrm{C}-23°\mathrm{C}=12.2°\mathrm{C}$
