ZHCUAT6A february 2023 – august 2023 UCC14340-Q1 , UCC14341-Q1
5.9.2 COM-VEE 的輸出 OVP
圖 5-22 顯示了啟動時偏置負載不匹配（即 VDD-COM 上的負載大于 VEE-COM 上的負載）產生的影響。在 VEE-COM 空載時，向 VDD-COM 施加 620? (188mW @ VDD-COM=10.8V) 的固定電阻負載。按照預期，VDD-VEE 調節為 22.4V，但 VDD-COM 的測量值為 10.8V（18V 設定點），VEE-COM 的測量值為 11.6V（4V 設定點）。COM-VEE 由 FBVEE 直接監測，并且已經超過設定目標值的 110%，無論 28.4ms 看門狗計時器如何，都會觸發 OVP 并鎖存兩個輸出。在 /PG 信號轉變為低電平之前，允許輸出 OVP 在啟動期間超過目標設定值的 110%。否則，在穩態運行期間（/PG 為低電平），如果任一反饋監控輸出超過設定值的 110%，則兩個輸出都會立即關斷。當 FBVEE 檢測到穩定電壓超過設定的目標值時，RLIM 在內部切換為 VEE，從電容器中點 COM 接頭灌入電流。如圖 5-22 中所示，在激活時，輸出鎖存到受保護狀態。必須對 EN 或 VIN 進行下電上電操作，以便清除 OVP 故障并嘗試重新啟動模塊。接通外部 EN（和 /PG）電源以打開/關閉 EVM 會導致緩慢的 /PG 信號上升時間。

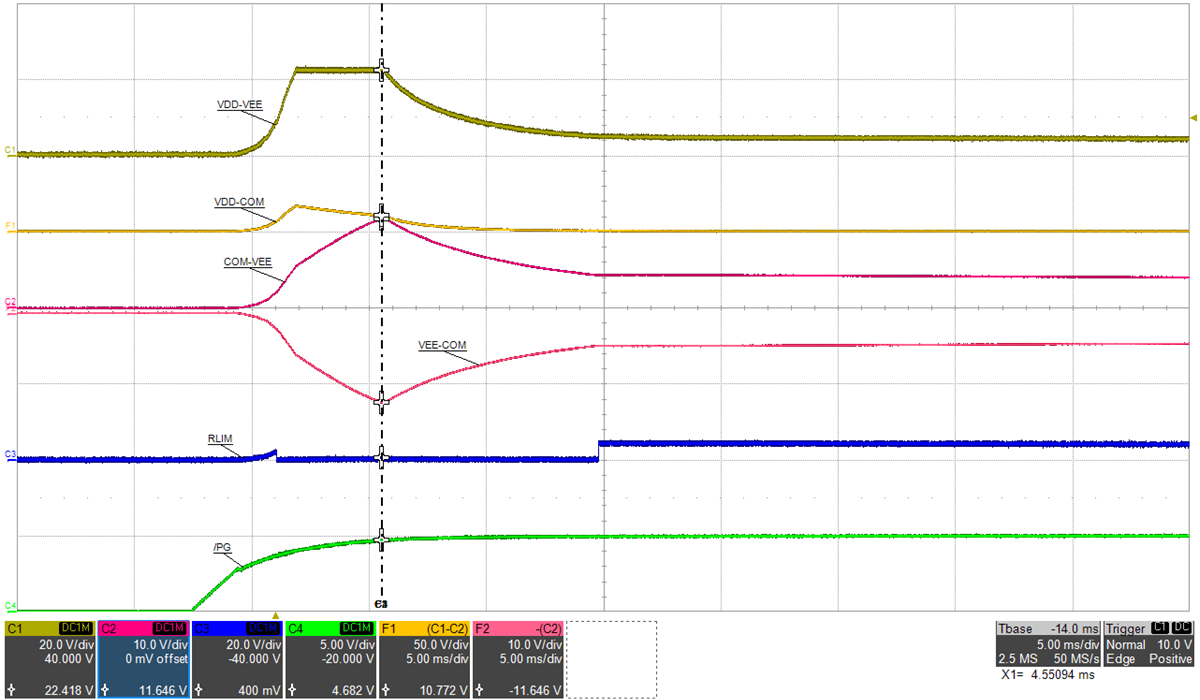

圖 5-22 COM-VEE OVP：VIN=15V，PVDD=188mW，PVEE=0mW，（頂部：VDD-VEE，20V/div，mid-1：VDD-COM，50V/div，mid-2：COM-VEE，10V/div，mid-3：VEE-COM，10V/div，mid-4：RLIM，20V/div，底部：/PG，5V/div），時間 = 5ms/div
圖 5-23 顯示，向 VDD-COM 施加了與圖 5-22 相同的 620? (573mW) 固定電阻負載，并且 VEE-COM 上的負載與圖 5-22 中施加的負載相同，均為 33? (404mW)。VDD-VEE 和 COM-VEE 在各自的限值范圍內，并且 RLIM 函數顯示為拉高至 VDD-VEE，試圖補償檢測到的負載差。COM-VEE=3.6V，接近 UVLO 的最小限值。圖 5-23 表明，當前配置的 EVM 能夠以高達 169mW 的負載差 (573mW-404mW) 運行。更改 VDD-COM、VEE-COM、RLIM 電阻器值或電容器值上的負載會影響可容忍的負載差大小。

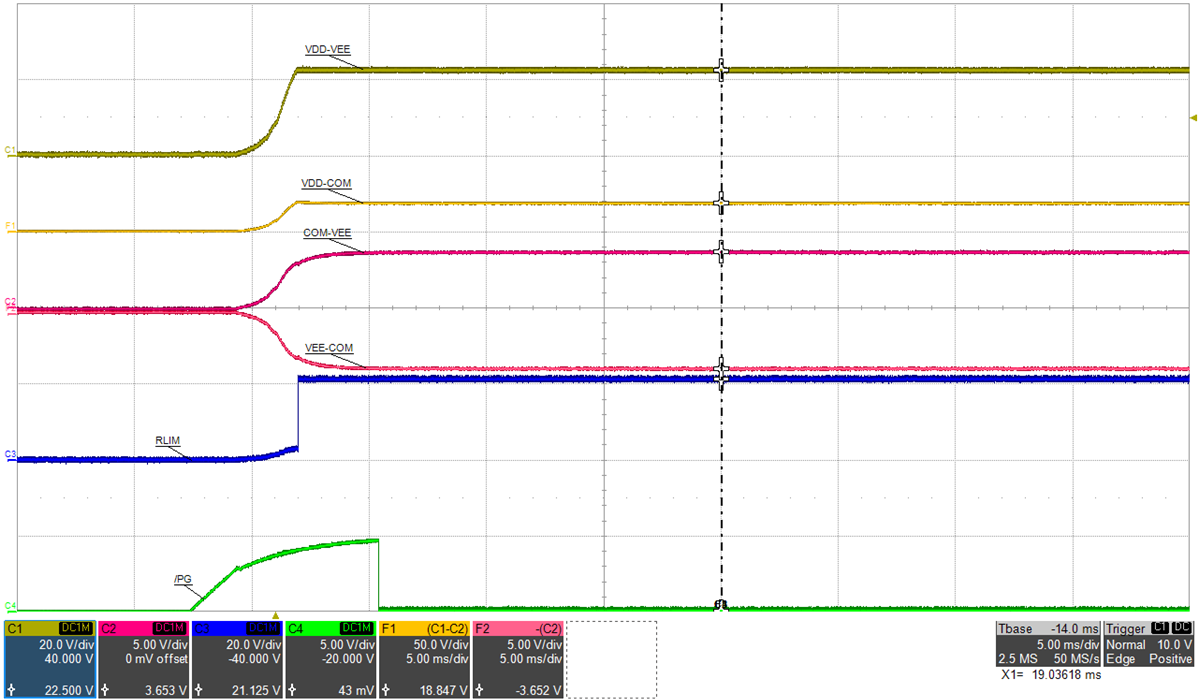

圖 5-23 正常啟動（接近 COM-VEE UVLO）：VIN=15V，PVDD=573mW，PVEE=404mW，（頂部：VDD-VEE，20V/div，mid-1：VDD-COM，50V/div，mid-2：COM-VEE，5V/div，mid-3：VEE-COM，5V/div，mid-4：RLIM，20V/div，底部：/PG，5V/div），時間 = 5ms/div
