6 組裝和印刷電路板 (PCB) 層
UCC14341EVM-069 采用四層 FR4 PCB 設計，所有四層均敷有 2 盎司銅。EVM PCB 展示了接地層和包覆拼接過孔在屏蔽和改善 EMI 性能方面的重要用途。對于汽車牽引逆變器等更高密度的 PCB，PCB 可以包含幾個額外的信號層，也可以盡可能采用類似的設計方法。

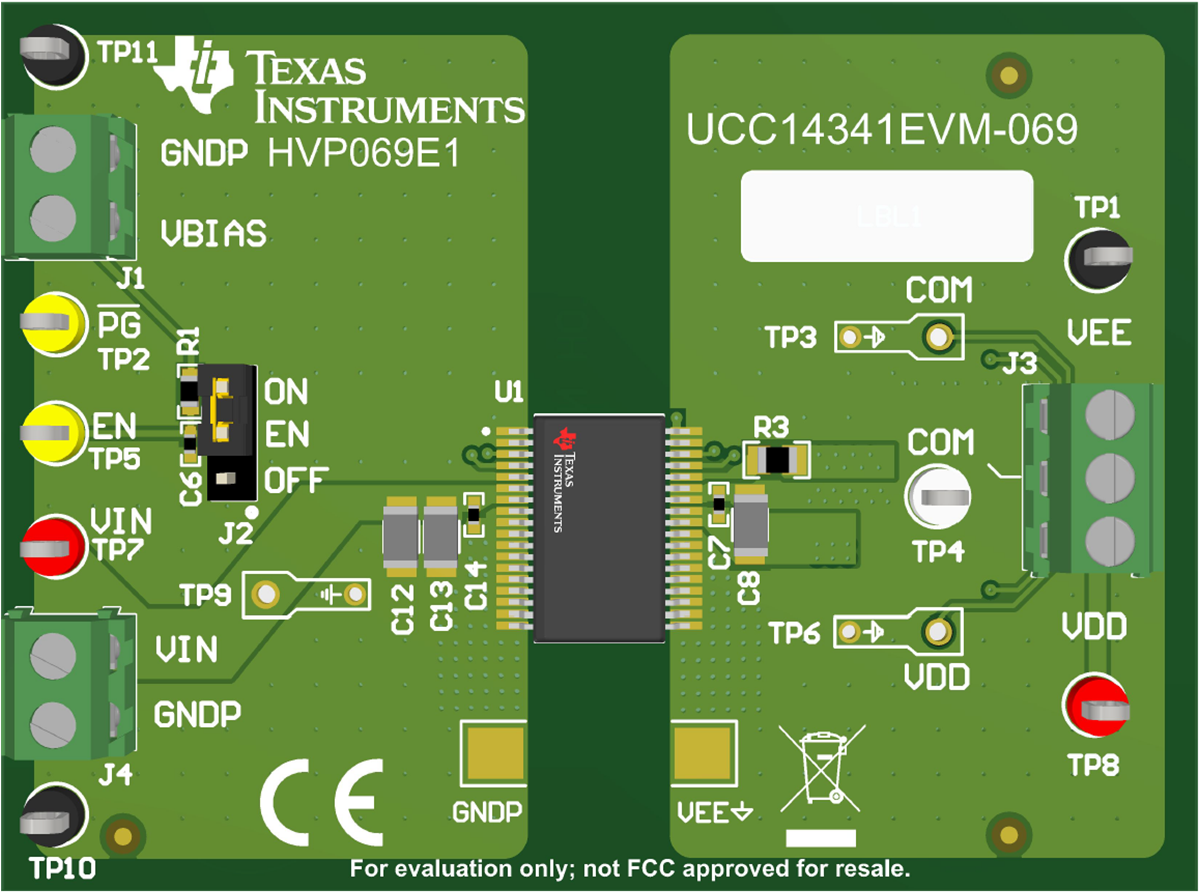

圖 6-1 UCC14341EVM-069，經全面組裝的 3D 頂視圖

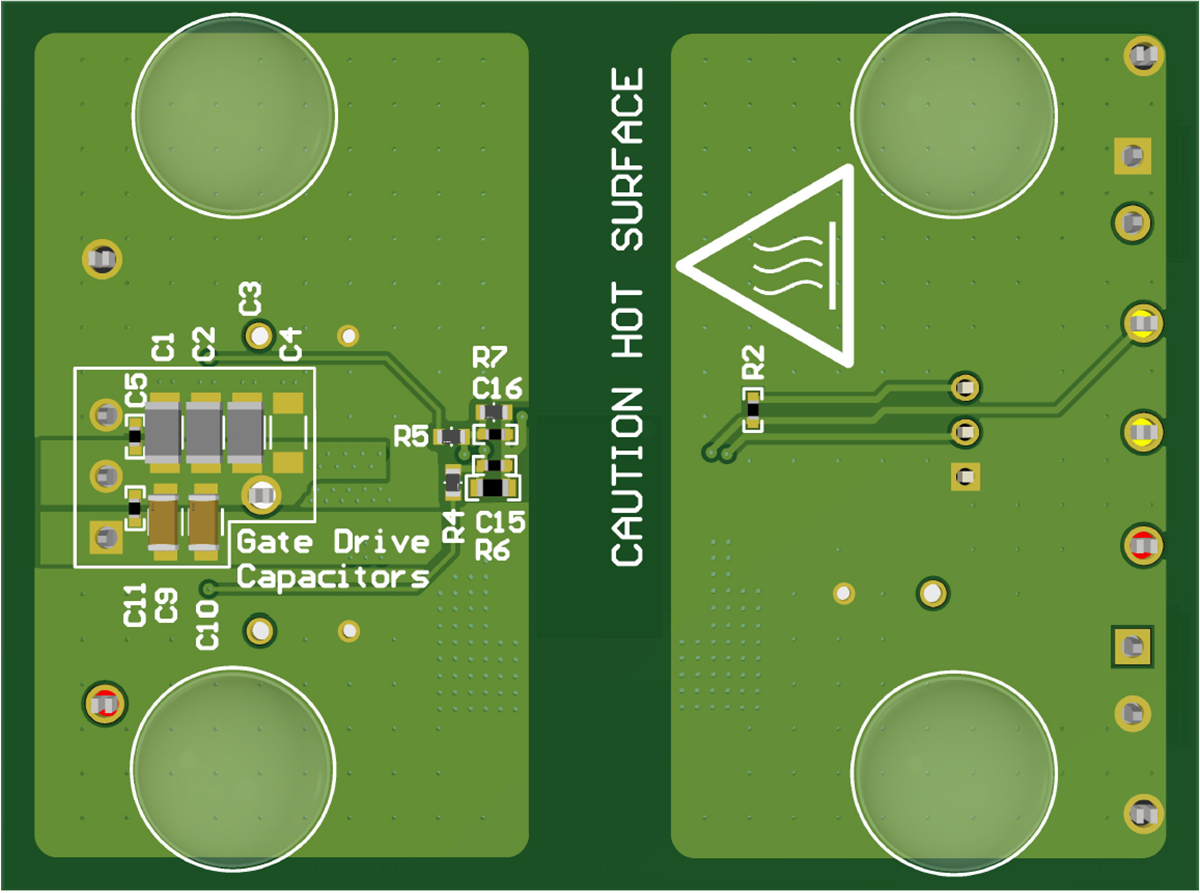

圖 6-2 UCC14341EVM-069，經全面組裝的 3D 底視圖

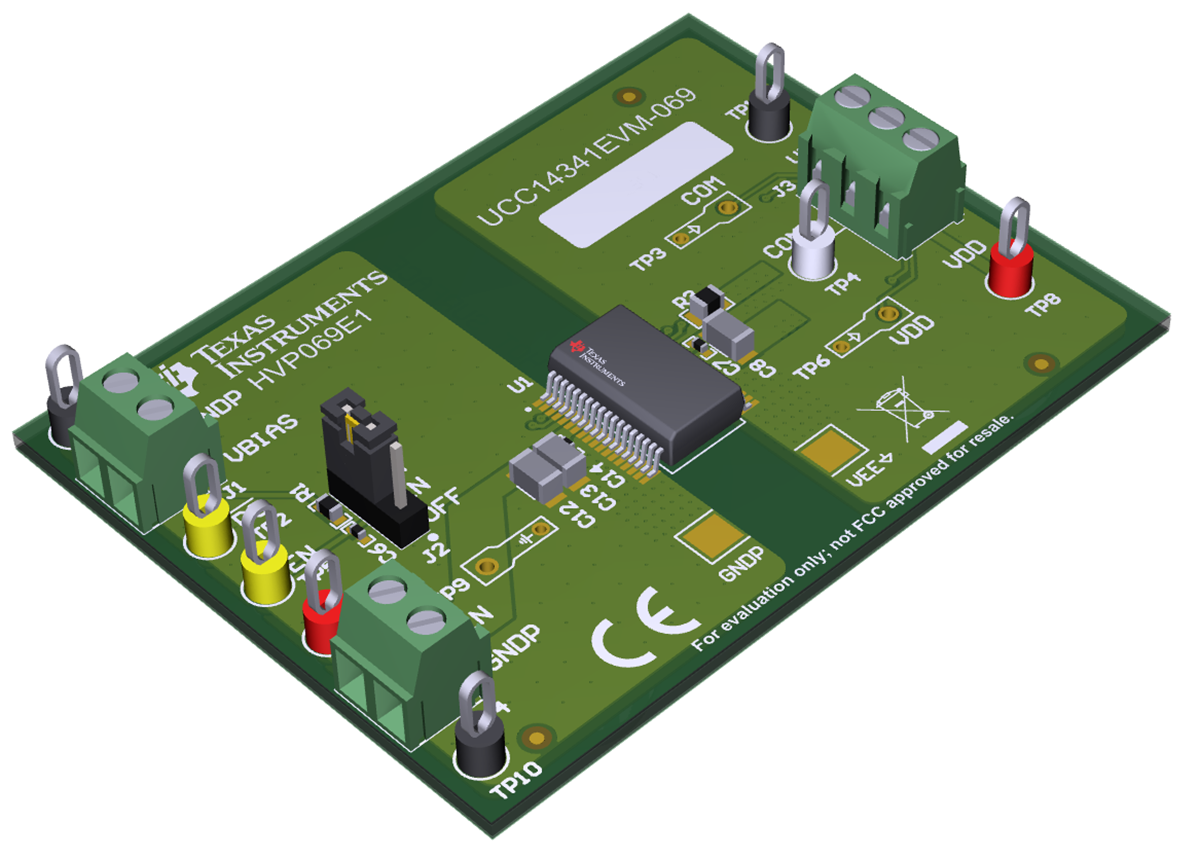

圖 6-3 UCC14341EVM-069，3D 角度視圖
圖 6-4 UCC14341EVM-069，PCB 頂層，組裝
圖 6-5 UCC14341EVM-069，GND 層 2（與第 3 層相同）
圖 6-6 UCC14341EVM-069，GND 層 3（與第 2 層相同）
圖 6-7 UCC14341EVM-069，PCB 底層，組裝（鏡像視圖）
