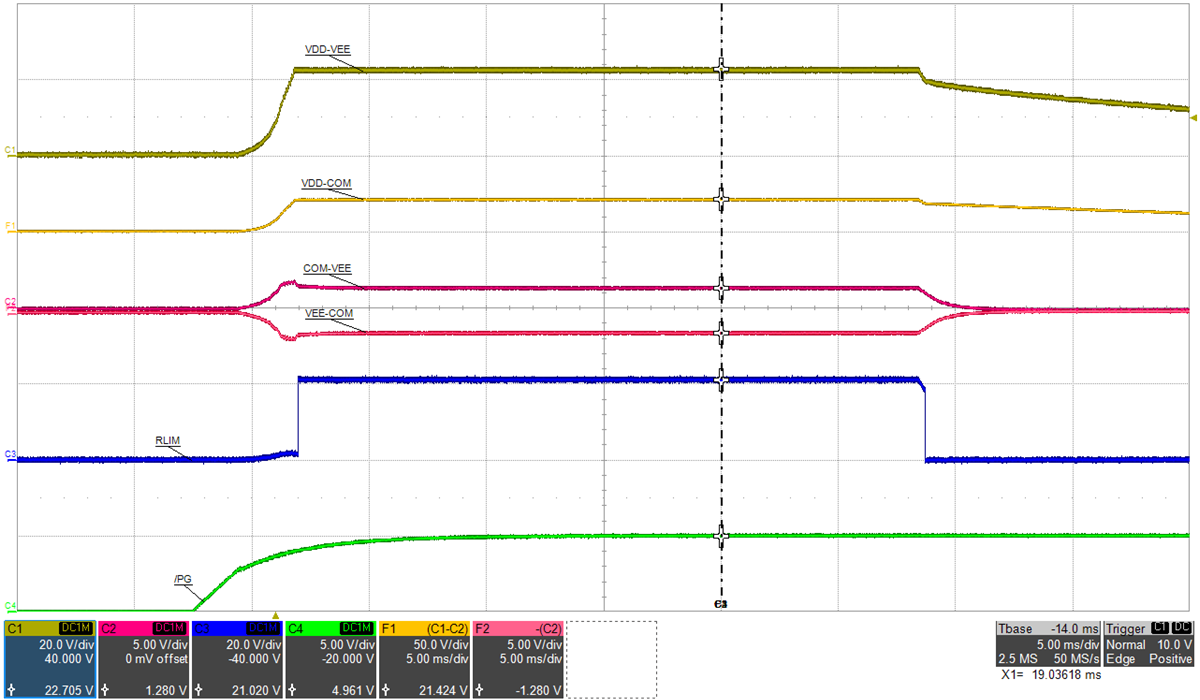

圖 5-22 顯示了啟動時偏置負載不匹配（即 VEE-COM 上的負載大于 VEE-COM 上的負載）產生的影響。在 VDD-COM 空載時，向 VEE-COM 施加 33? (50mW @ VEE-COM=1.28V) 的固定電阻負載。按照預期，VDD-VEE 調節為 22.7V，但 VDD-COM 的測量值為 21.4V（18V 設定點），VEE-COM 的測量值為 1.28V（4V 設定點）。由于 VDD-COM 不是通過反饋直接監測，因此即使測得的電壓比目標值高 18%，也不會觸發過壓保護 (OVP)。此外，由于 VEE-COM 過載，穩壓電壓僅達到 1.28V，比目標設定值 4V 低 68%，因此會觸發 VEE-COM UVLO。RLIM 在內部切換至 VDD (22V)，并嘗試通過將電流拉入電容器中點 COM 接頭來克服不平衡。在 28.4ms（內部看門狗計時器定義的軟啟動時間）之前，F(xiàn)BVDD 和 FBVEE 必須都在其目標設定值的 90% 至 110% 之間。啟用 28.4ms 看門狗計時器 UVLO 故障保護功能，以便保護 UCC14341-Q1 免受輸出短路或軟過載情況的影響。如圖 5-22 中所示，在激活時，輸出鎖存到受保護狀態。必須對 EN 或 VIN 進行下電上電操作，以便清除 UVLO 故障并嘗試重新啟動模塊。接通外部 EN（和 /PG）電源以打開/關閉 EVM 會導致緩慢的 /PG 信號上升時間。
