“Input”頁面提供器件所有輸入、APLL 頻率和 DPLL 頻率的概覽視圖。
運行開始頁面第 7 步中的腳本來計算 DPLL 分頻器和環路濾波器時,此頁面顯示設置 DPLL 頻率的 DPLL 分頻器值。此處顯示的 DPLL 頻率正是所需的確切頻率。
每個 DPLL 支持兩組 DPLL 分頻器,可供選擇。此時,該工具僅計算“FB Config 1”的分頻器。要使用兩個不同的反饋分頻器,應按以下過程操作:
Div #1 的設置可復制到 Div #2,并選擇供 DPLL Div Select 控件使用。
需要 Div #2 設置的基準應設置為“FB Config 2”。
可以運行第二次計算(重新運行腳本,即 DPLL 開始頁面上的第 7 步),將使用“FB Config 1”的新值重新填充 Div #1 設置。
Div #2 設置將與第 1 步中最初復制的設置保持相同。
使用兩個反饋分頻器時,不要求 TDC 速率完全相同,只要求兩個 DPLL 反饋配置的 TDC 速率差在 ±5% 以內即可。

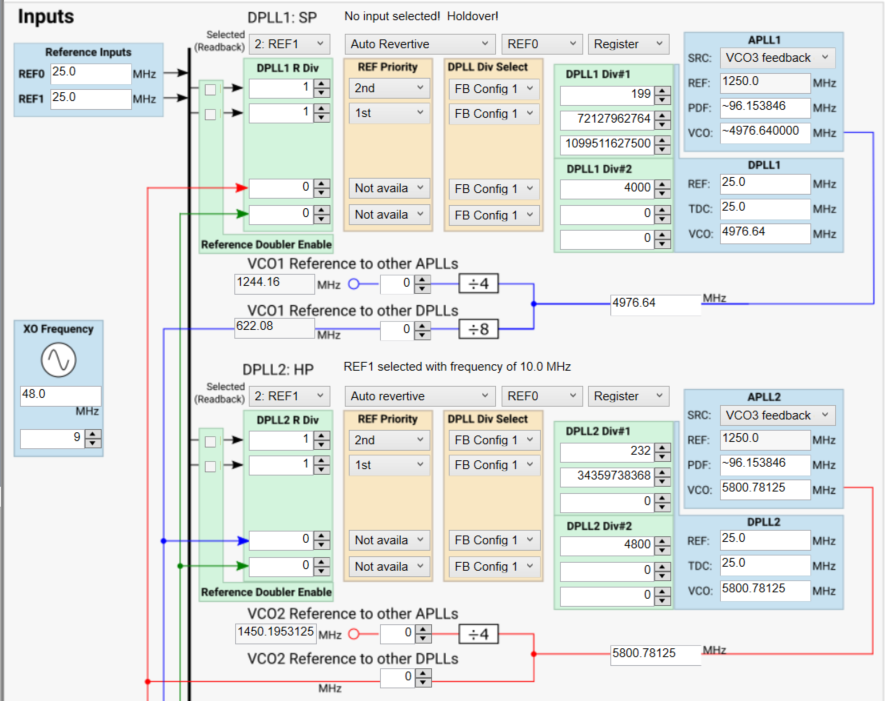

圖 6-9 APLL 或 DPLL 頻率選擇.

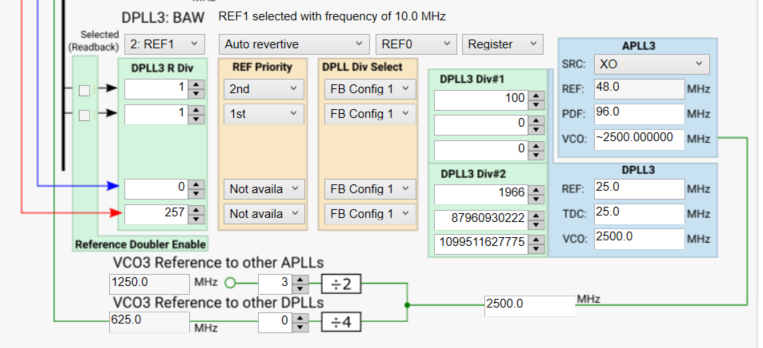

圖 6-10 PLL3 輸入.
