2 EVM 快速入門
表 2-1 介紹了 EVM 通過為 VIN4 提供的 12V 單電源為器件供電時的默認跳線位置。在有關跳線的位置信息中，“鄰近位號”表示跳線位于位號旁邊。“位號對面”表示跳線位于位號的對面。
| 類別 | 參考 位號 | 位置 | 說明 |
|---|---|---|---|
電源 | JP1 | 1-2（位號對面） | LMK5B33216 VDD = 3.3V，來自 PCB 頂部的 U500 提供的 DCDC1。 |
JP2 | 1-2（位號對面） | LMK5B33216 VDDO = 3.3V，來自 PCB 頂部的 U500 提供的 DCDC1。 | |
JP4 | 1-2（位號對面） | XO VCC = 3.3V，來自 PCB 頂部的 U500 提供的 DCDC1。 | |
通信 | JP5 | 1-2、3-4 | 將 I2C 從板載 USB2ANY 連接到 LMK5B33216 |
LMK5B33216 控制引腳 | S3 | S3[1:2] = OFF | SCS_ADD = 沒有上拉或下拉。 |
S1、S2、S4 | Sx[1,2] = OFF Sx[3,4] = ON | 在 GPIO0、GPIO1 和 GPIO2 上啟用 3.9k 下拉 |
要開始使用 LMK5B33216，請按照以下步驟操作。
硬件設置
驗證圖 1-1 中顯示的 EVM 默認跳線和 DIP 開關設置。
- 將 12V 外部直流電源（1A 限值）連接到：
- 接頭 J500 上的 VIN4 和 GND 端子（引腳 4 和 5，請參閱圖 3-2。）
- 連接基準時鐘：
- 25MHz 基準時鐘連接至 IN0_P/N，和/或
- 25MHz 基準時鐘連接至 IN1_P/N
- 將 USB 電纜連接至 J41 上的 USB 端口。
軟件設置
- 如果尚未安裝，請從 TI 網站安裝 TICS Pro 軟件：TICS Pro 軟件
- 如果尚未安裝 MATLAB R2015b (9.0)* 64 位運行時，請從 MathWorks 網站下載并安裝。雖然對默認配置文件設置的編程和評估是可選的，但需要修改 DPLL 環路濾波器設置的任何應用都需要 Matlab Runtime。請參閱 Matlab Runtime。
- 啟動 TICS Pro 軟件。
- 從 Select Device → Network Synchronizer Clock (Digital PLLs) → LMK5B33216 中選擇 LMK5B33216 配置文件。
- 通過以下步驟確認與電路板的通信：
- 點擊菜單欄中的 USB communications。
- 點擊 Interface 以啟動 Communication Setup 彈出窗口。
- 檢查 Communication Setup 彈出窗口中的以下字段：
- 確保 USB2ANY 被選為接口。
- 如果有多個 USB2ANY，請選擇所需的接口。如果 USB2ANY 當前正在另一個 TICS Pro 中使用，您必須將其接口設置更改為 DemoMode，釋放該接口。
- 點擊 Identify 使 LED 閃爍，如圖 2-1 所示。這樣可確認您已連接到希望連接的電路板。請注意，已連接到 PC 但未通過 TICS Pro 實例連接的 USB2ANY 器件，可能會持續以 1 秒亮、1 秒滅的慢速閃爍。點擊 Identify 按鈕后，LED 將以約 0.5 秒亮、0.5 秒滅的頻率快速閃爍約 5 秒鐘。
圖 2-1 USB LED. 對 LMK5B33216 進行編程
- 切換開關 S5 (PDN/RESET)。
- 對所有寄存器進行編程：
- 按工具欄中的 Write All Regs 按鈕，
- 選擇菜單欄中的 USB Communications，然后選擇 Write All Registers 或
- 按 Ctrl + L。
- 檢查電流消耗（最大 1.3A）。
- 檢查 LMK5B33216 狀態，如圖 2-2 中所示。
- 轉至 GUI 的 Status 頁面。
- 點擊 Read Status Bits。
- 確保清除鎖存位。要清除鎖存位：
- 按 Clear Latched Bits 按鈕。
- 選擇 Read Status Bits。
- 等待更改確認。DPLL 狀態位可能需要一些時間反映鎖定情況。

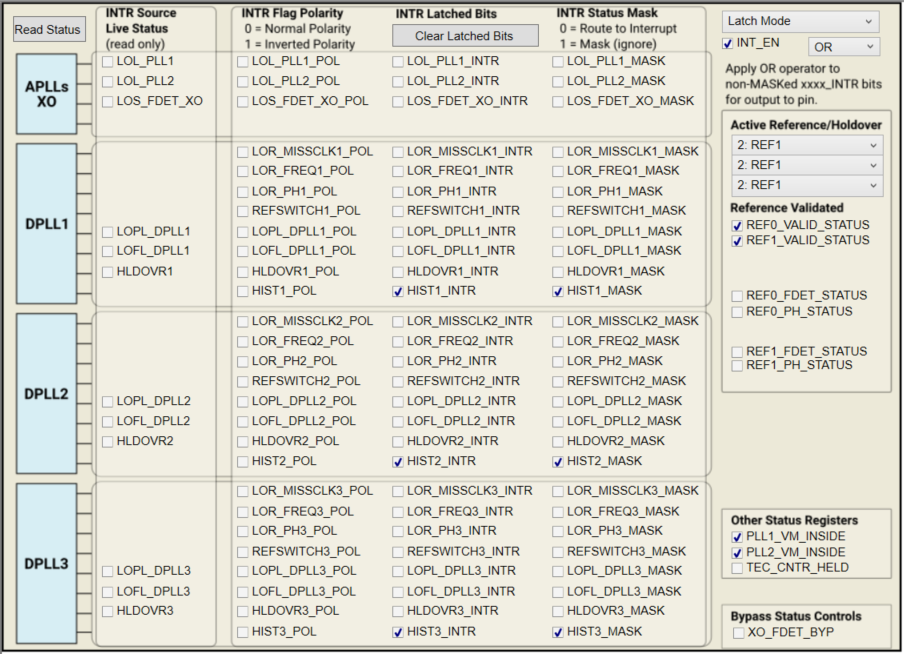

圖 2-2 讀取狀態位. 測量
現在可以對時鐘輸出進行測量。
