6.2 使用狀態頁面
“Status”頁面顯示與器件當前狀態相關的字段。要更新這些字段，請點擊工具欄中的 Read Status Bits 按鈕或 Read RO Regs 按鈕。Read RO Regs 按鈕將讀取所有只讀寄存器，這些寄存器在其他頁面上提供更多信息（包括狀態字段），但可能需要更長時間才能讀回。讀取狀態位時只讀取此頁的狀態位。
要鎖定 DPLL，必須在圖 6-8 所示窗口的 Active Reference/Holdover 和 Reference Validated 部分驗證并選擇基準。
DPLL 鎖定時，預計在采集鎖相后 LOPL_DPLLx 將是最后一個被清零的位。
當 INT_EN = 1 時，出現的任何實時狀態標志都將鎖存到“INTR Latched Bits”列。在按下 Clear Latched Bits 按鈕之前，這些位將保持有效。通過此功能可進一步深入了解器件的行為。
按下工具欄中的 Soft-chip reset 按鈕可將器件復位并重新鎖定。

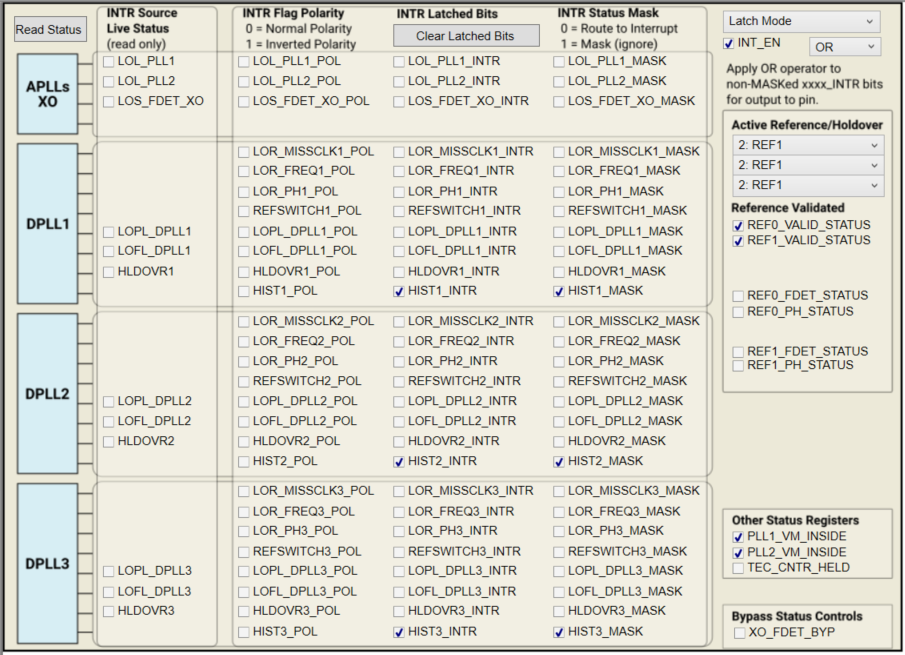

圖 6-8 狀態頁面.
