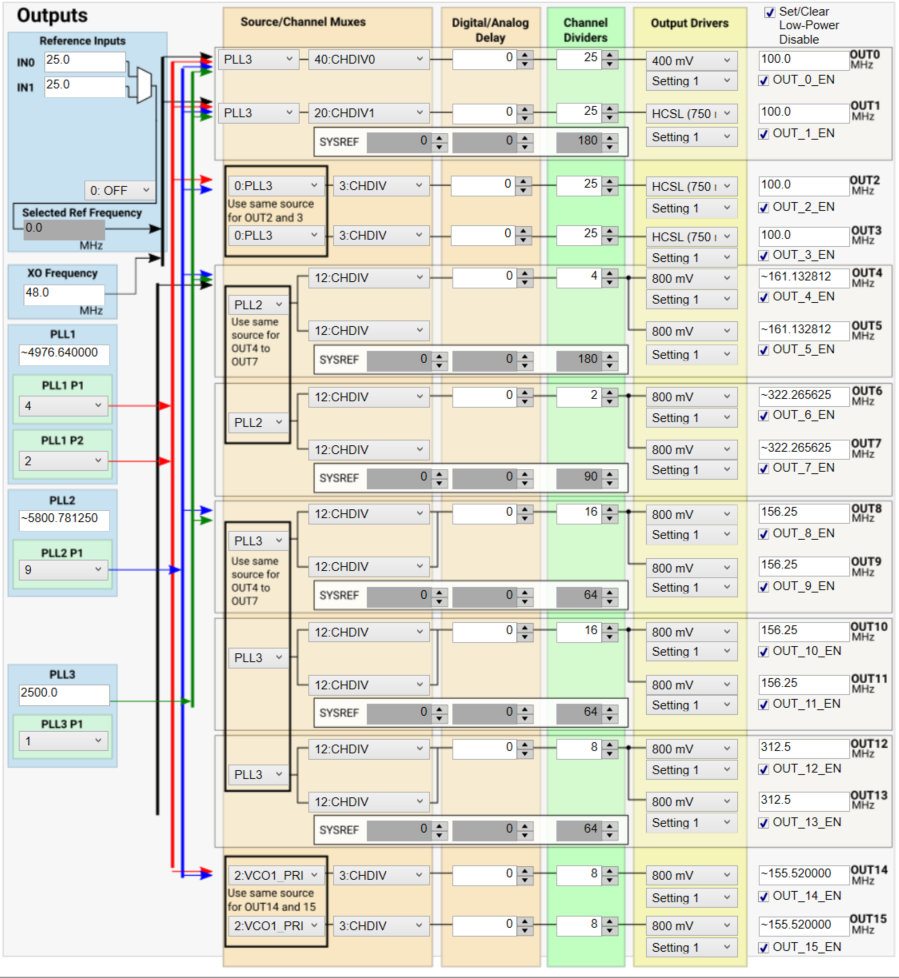

“Outputs”頁面顯示了輸出通道所有可能的源頻率。為了簡化提供輸出頻率所需的設置字段,一個源多路復用器列出了每個輸出所有可能的源。確保在屏幕右側啟用或禁用所需的輸出。
“Outputs”頁面下方有許多更詳細的輸出頁面,顯示每組輸出的各個控件。
OUT2 到 OUT3、OUT4 到 OUT7、OUT8 到 OUT13 以及 OUT14 到 OUT15 之間的黑線表示所有這些輸出都應來自同一個 VCO。
圖 6-22 輸出頁面.
