5 電路板布局
本節在圖 5-1 至圖 5-6 中提供了 TPSM8286xAA0xEVM 電路板布局布線和圖示。Gerbers 可從 TPSM82866AA0SEVM 工具文件夾獲取。所有四層均使用 2 盎司銅。

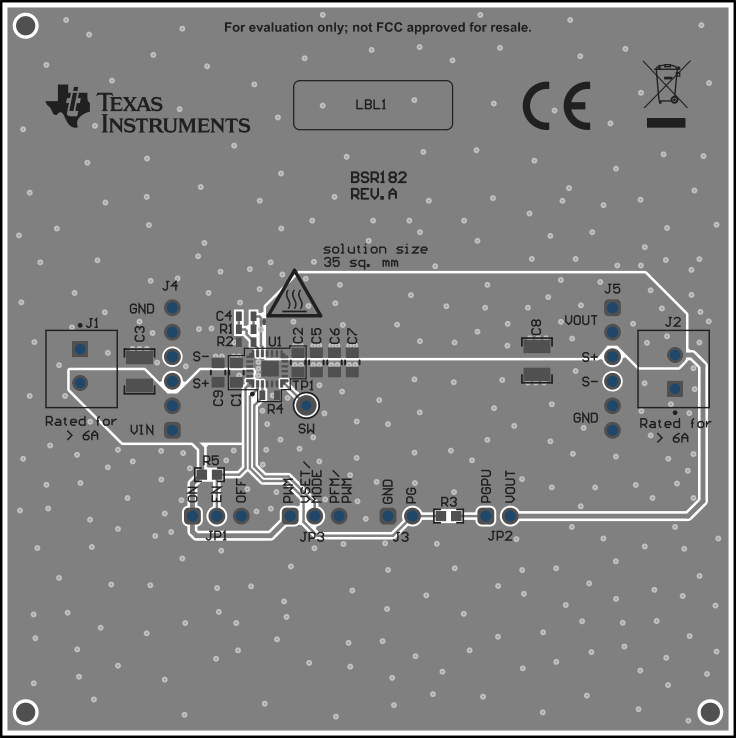

圖 5-1 頂層裝配圖

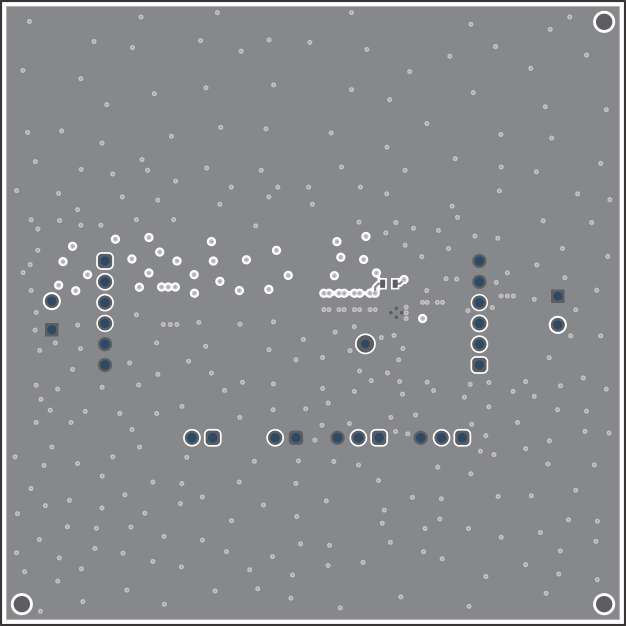

圖 5-3 內層 1

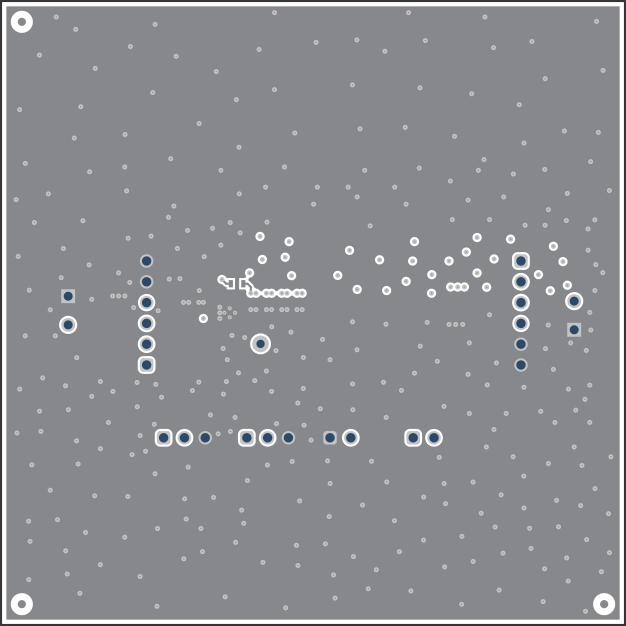

圖 5-5 底層

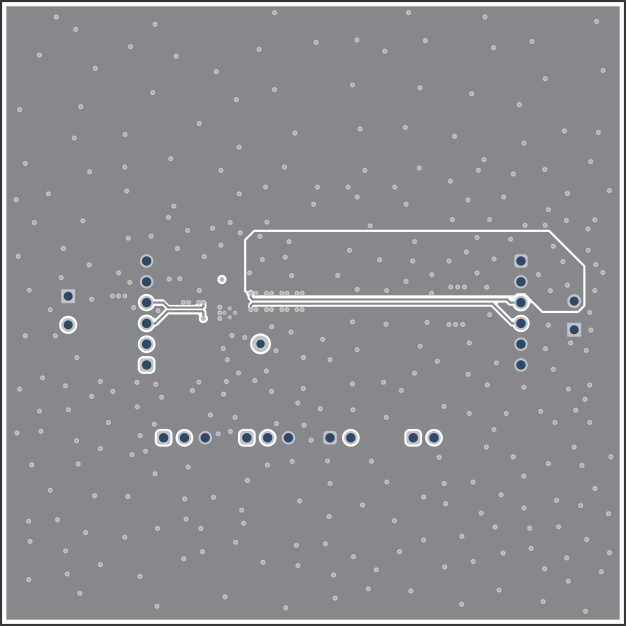

圖 5-2 頂層

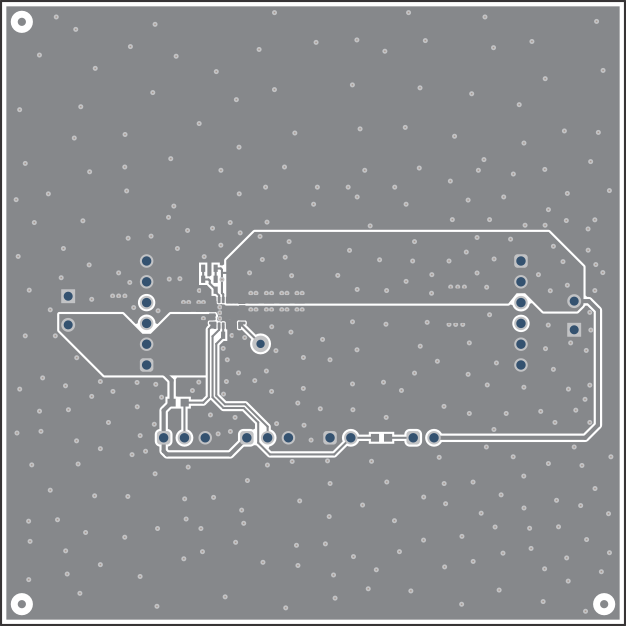

圖 5-4 內層 2

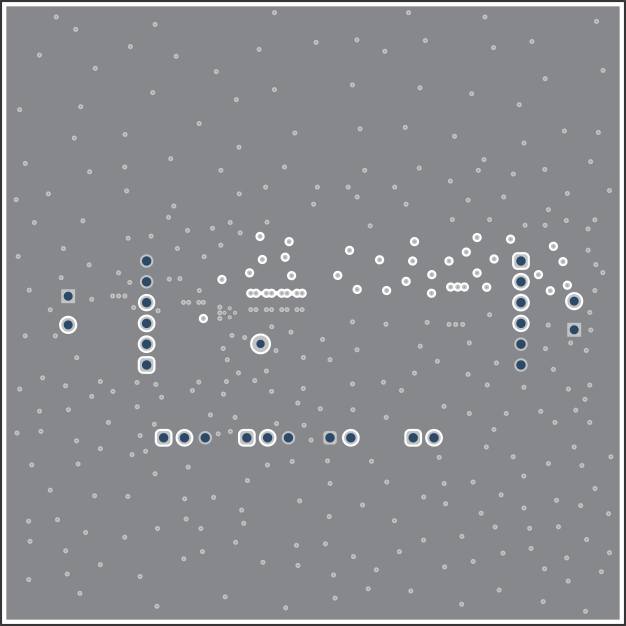

圖 5-6 底層（鏡像）ZHCUAO2A September 2021 – November 2022 TPSM82864A , TPSM82866A
本節在圖 5-1 至圖 5-6 中提供了 TPSM8286xAA0xEVM 電路板布局布線和圖示。Gerbers 可從 TPSM82866AA0SEVM 工具文件夾獲取。所有四層均使用 2 盎司銅。
圖 5-1 頂層裝配圖圖 5-3 內層 1圖 5-5 底層圖 5-2 頂層圖 5-4 內層 2圖 5-6 底層（鏡像）
