ZHCUAO2A September 2021 – November 2022 TPSM82864A , TPSM82866A

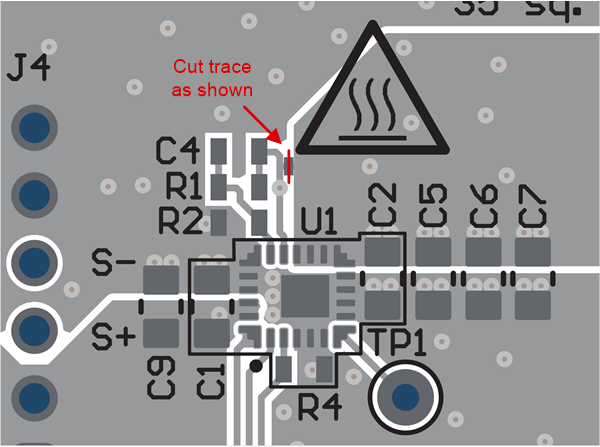

可通過略微改變電路來測量環路響應。首先,在 PCB 背面 R6 處的墊片上安裝一個 10Ω 電阻器。將這些電阻器墊隔開以能夠安裝 0603 大小的電阻器。接下來,切斷靠近 R1 的通孔和 VOUT 平面之間頂層的一小段跡線。圖 1-1 展示了此更改。完成這些更改后,交流信號(建議使用 10mV 峰-峰值幅度)通過所添加的 10Ω 電阻器注入控制環路。圖 4-3 展示了此測試的結果。
