ZHCUAO2A September 2021 – November 2022 TPSM82864A , TPSM82866A
4 測試結果
TPSM8286xAA0xEVM 用于獲取 TPSM8286x 4A 和 6A 高效降壓轉換器 QFN 電源模塊數據表 中的所有數據。對于此 EVM 的性能，請參閱器件數據表。
圖 4-1 顯示了 TPSM82866AA0SEVM 的熱性能，圖 4-2 顯示了 TPSM82866AA0HEVM 的熱性能。圖 4-3 顯示了所有 EVM 的環路響應測量。

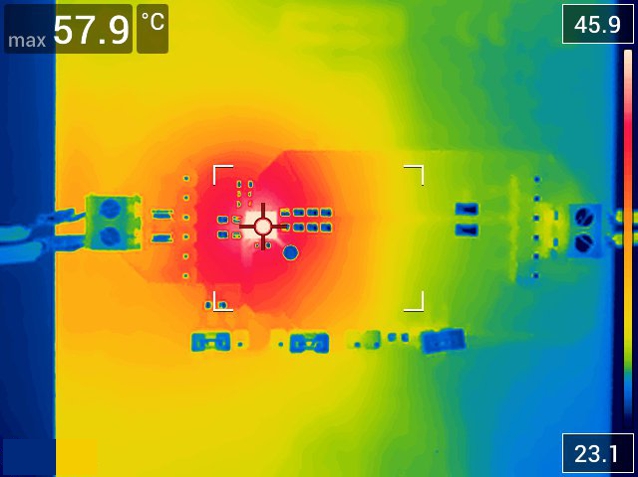

圖 4-1 熱性能（TPSM82866AA0SEVM，VIN = 5V，VOUT = 1.2V，IOUT = 6A）

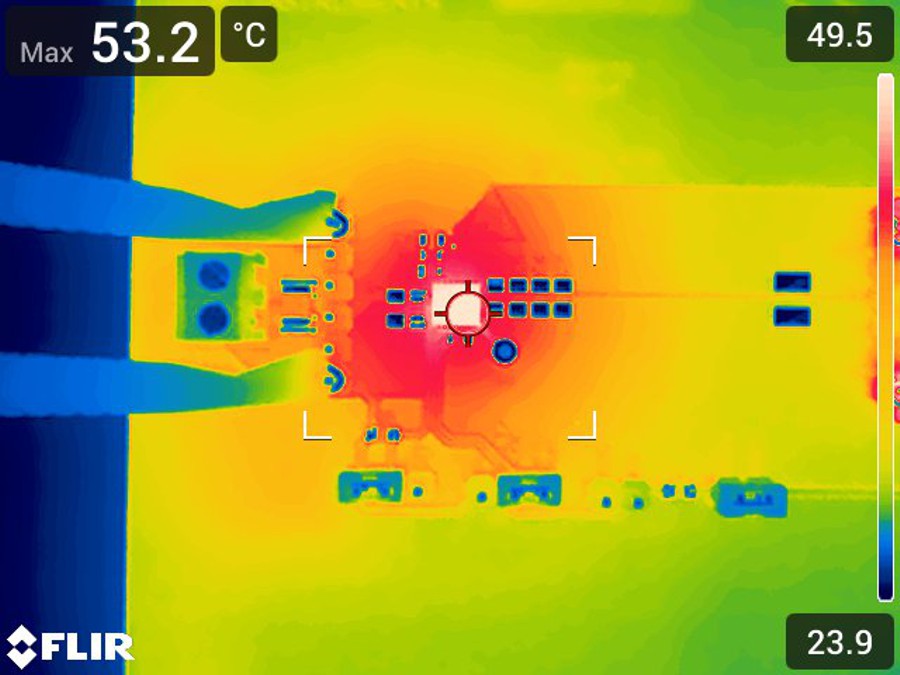

圖 4-2 熱性能（TPSM82866AA0HEVM，VIN = 5V，VOUT = 1.2V，IOUT = 6A）圖 4-3 環路響應測量（VIN = 5V，VOUT = 1.2V，IOUT = 6A）
