ZHCUAK2 April 2021 TPS92682-Q1
6.3 對 MSP-EXP432E401Y LaunchPad 電路板進行編程
在運行 GUI 之前，必須使用 UniFlash 對 LaunchPad 電路板進行編程。將隨附的 Micro-USB 電纜連接到 PC 和 LaunchPad 的 USB 端口，如圖 6-20 所示。在 JP1 的引腳 3 和 4 之間連接一根跳線，如圖 6-20 所示。
圖 6-20 連接 LaunchPad 以進行編程通常，安裝的 UniFlash 程序會在圖 6-17 所示的軟件設置結束時打開。如果 UniFlash 程序未打開，請啟動該程序。隨即出現圖 6-21 所示的窗口。

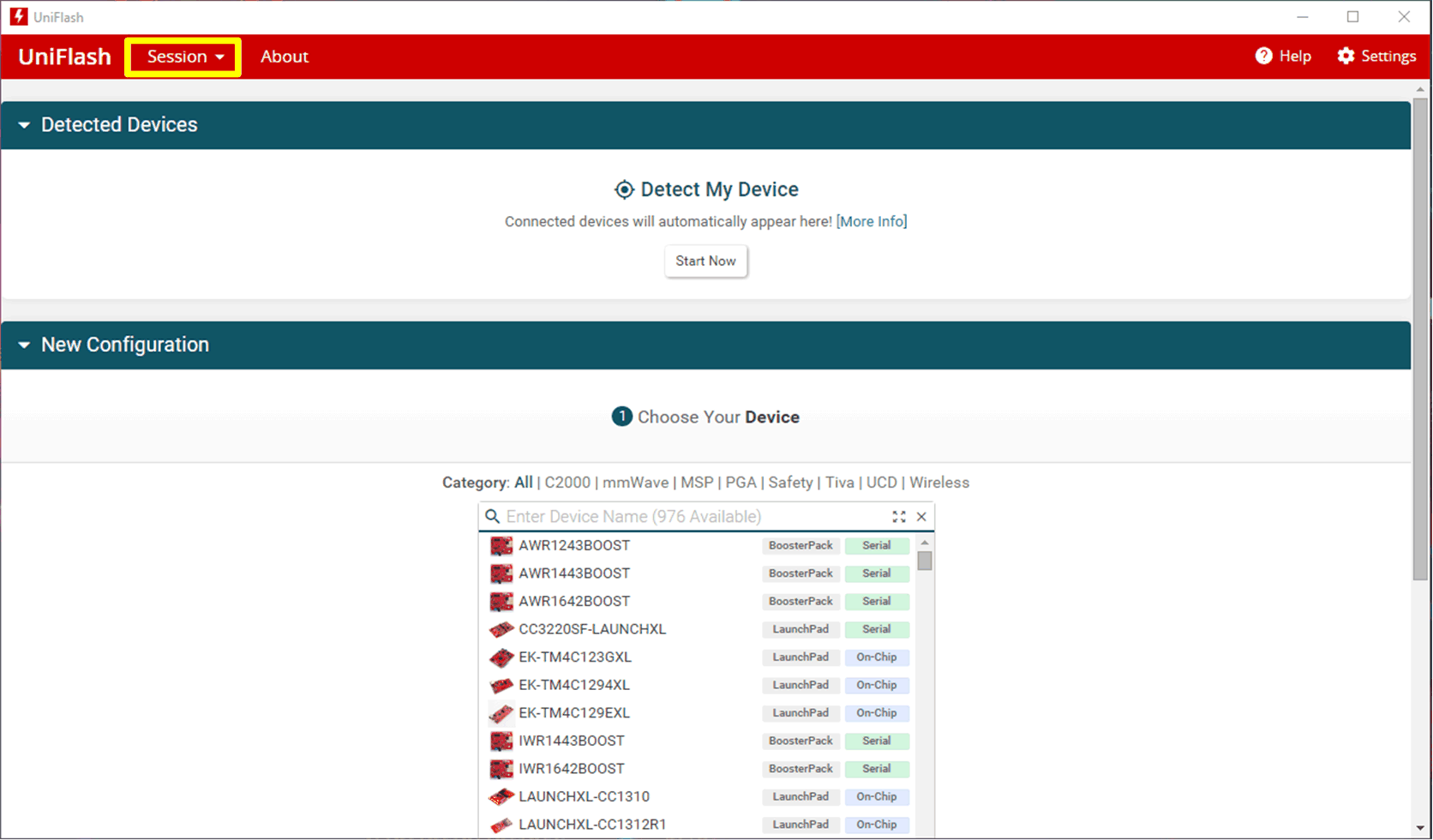

圖 6-21 UniFlash 編程，第 1 步點擊 Session（如圖 6-21 所示），然后選擇 Load Session。

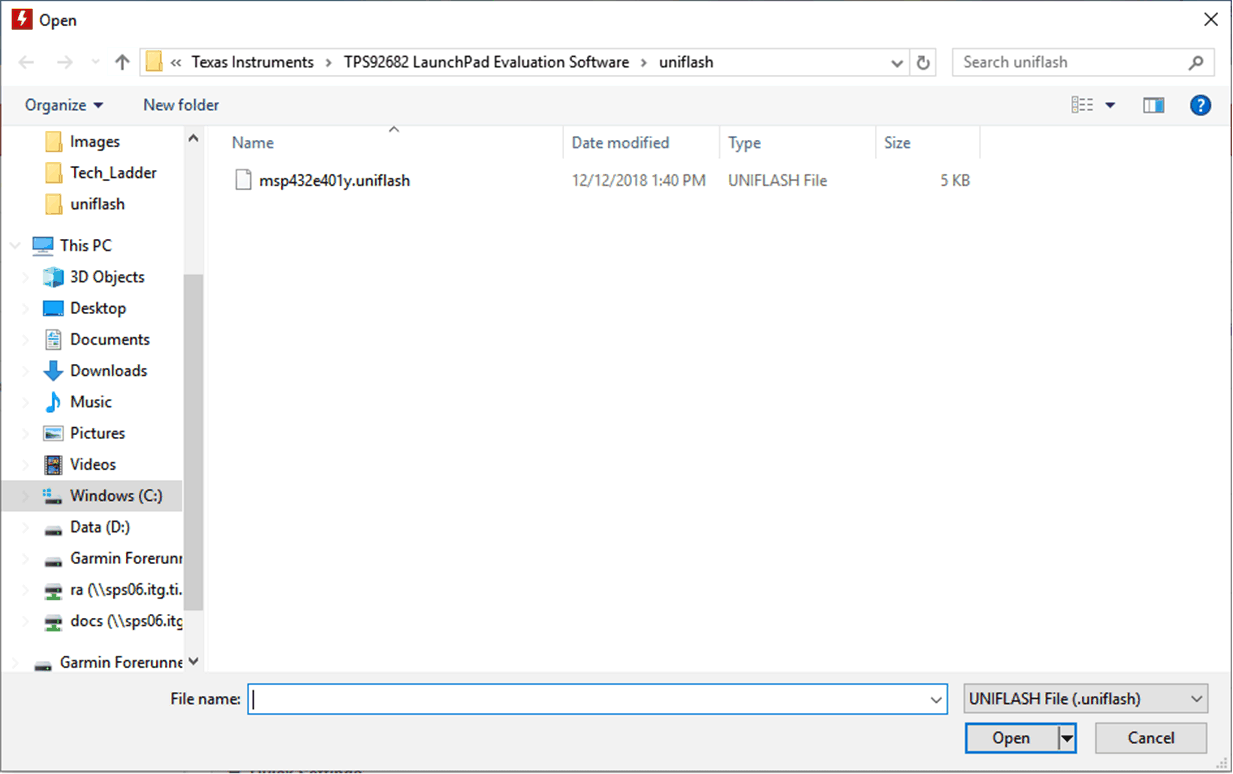

圖 6-22 UniFlash 編程，第 2 步如圖 6-22 所示，導航到“:\Texas Instruments\TPS92682 LaunchPad Evaluation Software\uniflash”位置，然后選擇 msp432e401y.uniflash 文件。

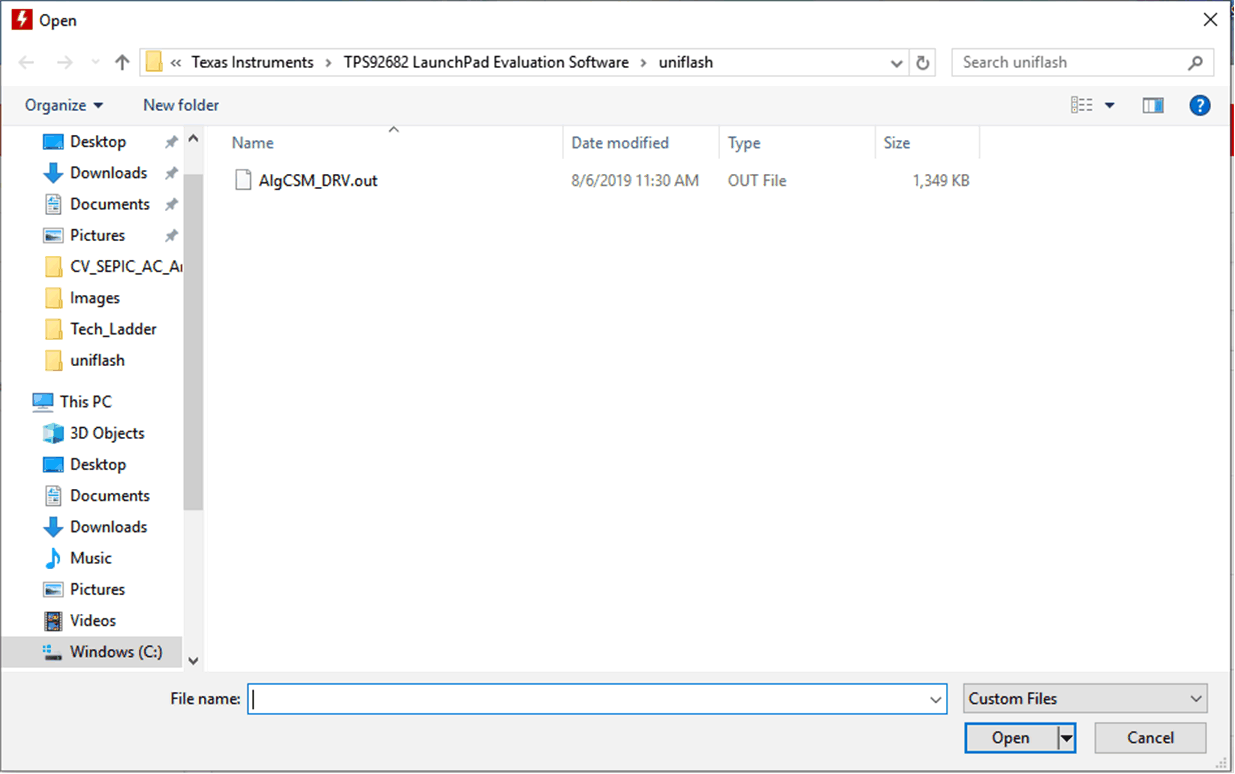

圖 6-23 UniFlash 編程，第 3 步點擊圖 6-23 的紅色框中顯示的閃存映像文件。導航到“:\Texas Instruments\TPS92682 LaunchPad Evaluation Software\uniflash”位置，然后選擇 AlgCSM_DRV.out 文件（如圖 6-24 所示）。

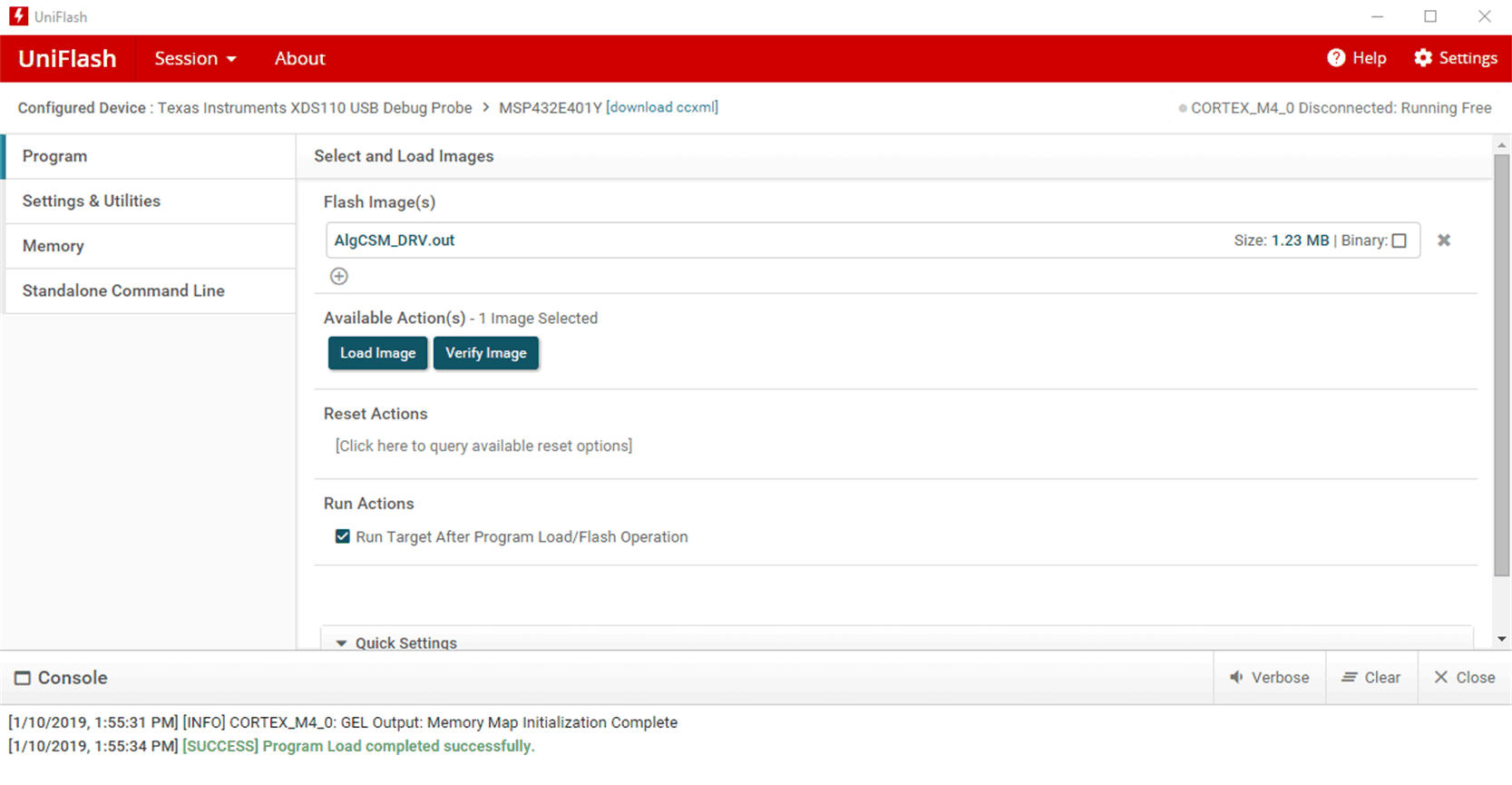

圖 6-24 UniFlash 編程，第 4 步點擊 Load Image。將程序加載到 LaunchPad 后，控制臺中將顯示一條消息：Program Load completed successfully，如圖 6-25 所示。
圖 6-25 UniFlash 編程，第 5 步關閉 UniFlash 程序，斷開 Micro-USB 與 LaunchPad 的連接，然后將其連接到 LaunchPad 另一面的 USB 端口 U7，如圖 6-26 所示。
圖 6-26 連接 LaunchPad 以運行 GUI
