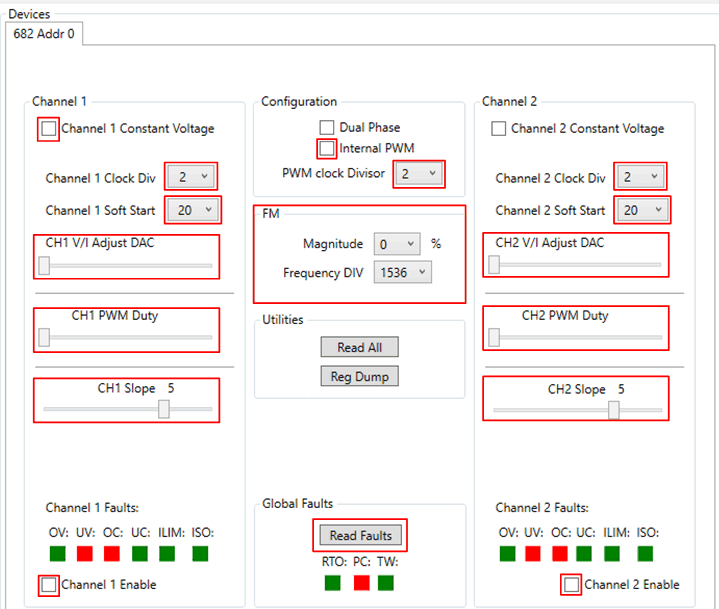

在 TPS92682EVM-125 中，通道 1 配置為 CV 模式 SEPIC 轉換器，通道 2 配置為 CC 模式 SEPIC 轉換器。圖 7-7 中以紅色框選的設置可用于配置和開啟兩個通道的輸出并對其進行調節。

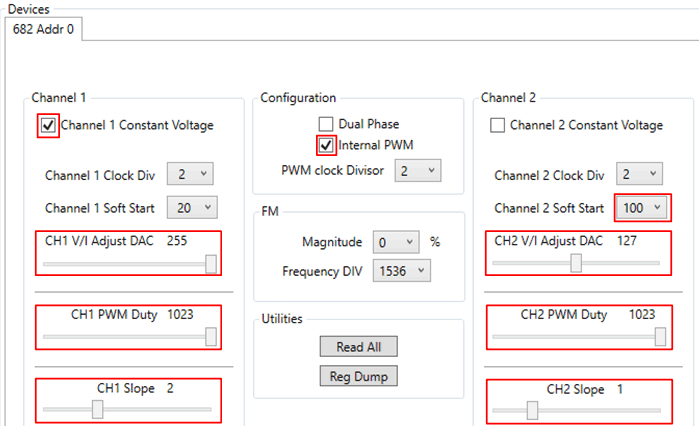

應用 圖 7-8 中所示的設置。

1. 選中“Internal PWM”復選框以將 PWM 調光設置為內部。
2. 要將開關頻率 f_SW 設置為 400kHz，請勿更改“Channel Clock Div”的默認值 2。
3. 選中“Channel 1 Constant Voltage”復選框以將通道 1 設置為 CV 模式。
4. 輸入“Channel 2 Soft Start”值為 100。
5. 輸入“CH1 V/I Adjust DAC”和“CH2 V/I Adjust DAC”的所需值。此 DAC 可控制通道 1 的輸出電壓和通道 2 的 I_LED 電流。對于 TPS92682EVM-125，DAC 最大值 255 對應于通道 1 的大概 30V 輸出電壓以及通道 2 的大概 1.7A I_LED。I_LED 與 DAC 值之間的關系如Equation1 所示。
   Equation1.
   其中 R_CS 是電流檢測電阻（通道 2 為 R20）
6. 該 EVM 使用 10 位 DAC 計數器生成內部 PWM。將通道 1 的 PWM 占空比設置為 1023（CV 通道的 100% 占空比），將通道 2 的 PWM 調光設置為 0 至 1023 之間的值。
7. 默認情況下，“CHx-Slope”設置為代碼“5”，對應于 250mV 峰值斜率。對于 TPS92682EVM-125，建議將兩個通道的斜率設置為代碼“2”和“1”，如圖 7-8 所示。

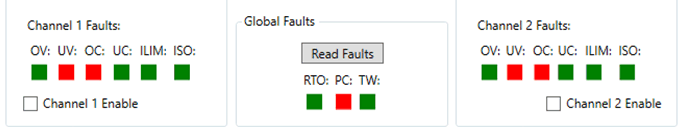

應用這些設置后，必須檢查故障狀態寄存器 FLT1 (0x11) 和 FLT2 (0x12)。在啟用和打開輸出之前，必須讀?。ㄇ宄┕收霞拇嫫?。必須清除下電上電 (PC) 位才能啟用 TPS92682-Q1。通過按下 Read Faults 按鈕（如圖 7-9 所示）可獲得故障狀態。

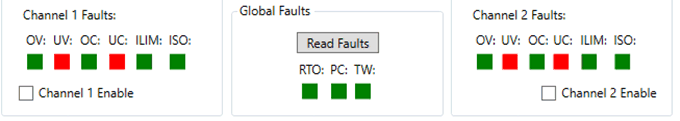

第一次按下“Read Faults”按鈕時，將顯示故障寄存器的先前狀態并清除故障。第二次按下“Read Faults”按鈕時，清除的故障將變?yōu)榫G色，如圖 7-10 所示。

某些故障或診斷位（如欠流 (UC) 和欠壓 (UV) 位）可能會在通道未開啟時保持紅色。例如，由于負載電壓最初為零，因此輸出欠壓 (UV) 會保持紅色。因此，在軟啟動序列完成之前，默認會禁用此故障。在啟用通道之前，應清除輸出過壓 (OV)、逐周期電流限制 (ILIM)、IS 開路 (ISO)、RT 開路 (RTO)、下電上電 (PC) 和熱警告 (TW)（將狀態更改為綠色）。

啟用通道之前，請確保將 LED 負載連接到 TPS92682EVM-125 的輸出端。通過啟用“Channel 1 Enable”和“Channel 2 Enable”復選框，可開啟這兩個通道。此時在點擊 Read Faults 后，對于 100% 的 PWM 占空比，除通道 1（配置為 CV 模式）的 UC 故障外，所有故障（如圖 7-11 所示）都將被清除。在 CV 模式下會忽略 UC 故障。

要關閉通道，請取消選中“Channel 1 Enable”和“Channel 2 Enable”復選框。

如果發生下電上電，所有寄存器都將復位為默認值。這種情況下，在重新啟用轉換器之前，必須重復Topic Link Label7中所述的所有步驟。
