7 TPS92682EVM-125 上電和運行

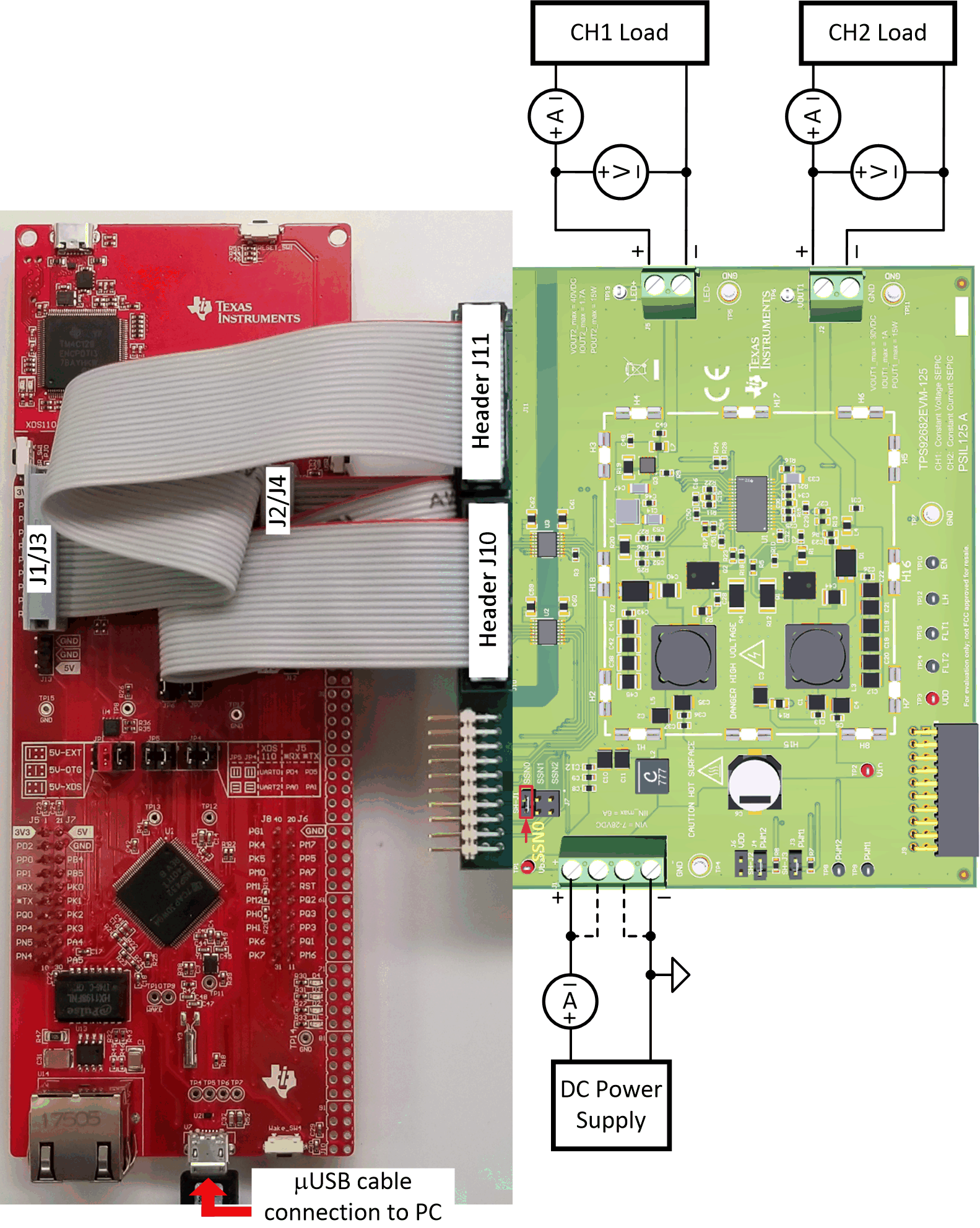

要開始運行該 EVM，請使用兩根附帶的帶狀電纜將 TPS92682EVM-125 上的接頭 J10 連接到 LaunchPad 上的接頭 J2/J4，并將接頭 J11 連接到接頭 J1/J3，如圖 7-1 所示。

圖 7-1 LaunchPad 連接到 TPS92682EVM-125

為 TPS92682EVM-125 電路板（端子 J1）供電 (12V)。將電阻或吸收電流的電子負載連接到通道 1 的輸出端 J2。將 LED 負載連接到通道 2 的輸出端 J5。確保負載不超過該 EVM 上指示的最大輸入和輸出電流、最大輸出功率和最大輸出電壓。

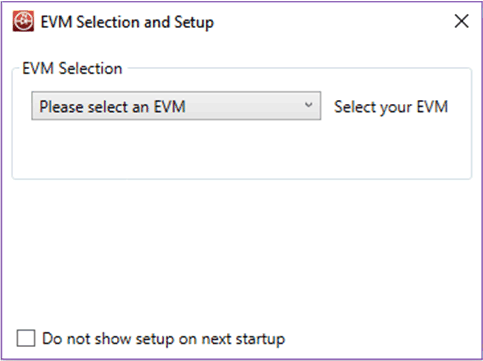

運行 LED_Controller_GUI_LP.exe 程序以啟動 GUI，該程序位于“:\Texas Instruments\TPS92682 LaunchPad Evaluation Software”。圖 7-2 中所示的窗口隨即打開。

圖 7-2 GUI 設置屏幕 1

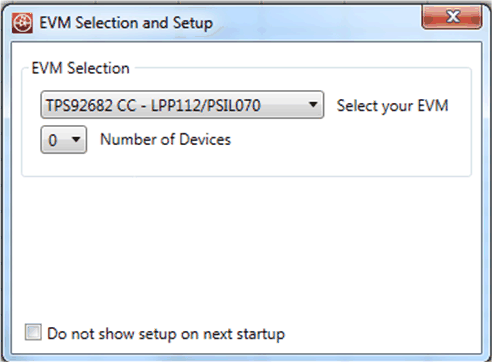

點擊“EVM Selection”下拉菜單。選擇 TPS92682 CC - PSIL070。

圖 7-3 GUI 設置屏幕 2

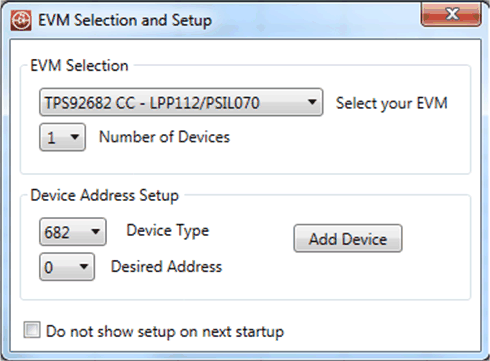

在圖 7-3 所示的屏幕上，選擇器件數量為 1。隨即將出現一個新選項卡，如圖 7-4 所示。對于“Device Type”，選擇 682。對于“Desired Address”，選擇 0。點擊 Add Device。

圖 7-4 GUI 設置屏幕 3

隨即出現 GUI 主窗口，如圖 7-5 所示。此窗口包括三個子窗口：

• “MCU Control”框 (1)：包括對外部 PWM 的控制
• “SPI Command”框 (2)：用于在 SPI 總線上對寄存器進行手動讀取和寫入
• “Devices”框 (3)：是用于配置 TPS92682-Q1 器件的主要 GUI 控制窗口

圖 7-5 GUI，主窗口
