ZHCUAK2 April 2021 TPS92682-Q1
1.3 連接器說明
表 1-1 提供了連接器的說明，表 1-2 列出了該 EVM 上的測試點，并說明如何正確連接、設置和使用 TPS92682EVM-125。圖 1-1 顯示了 TPS92682EVM-125 的連接圖和默認跳線位置。

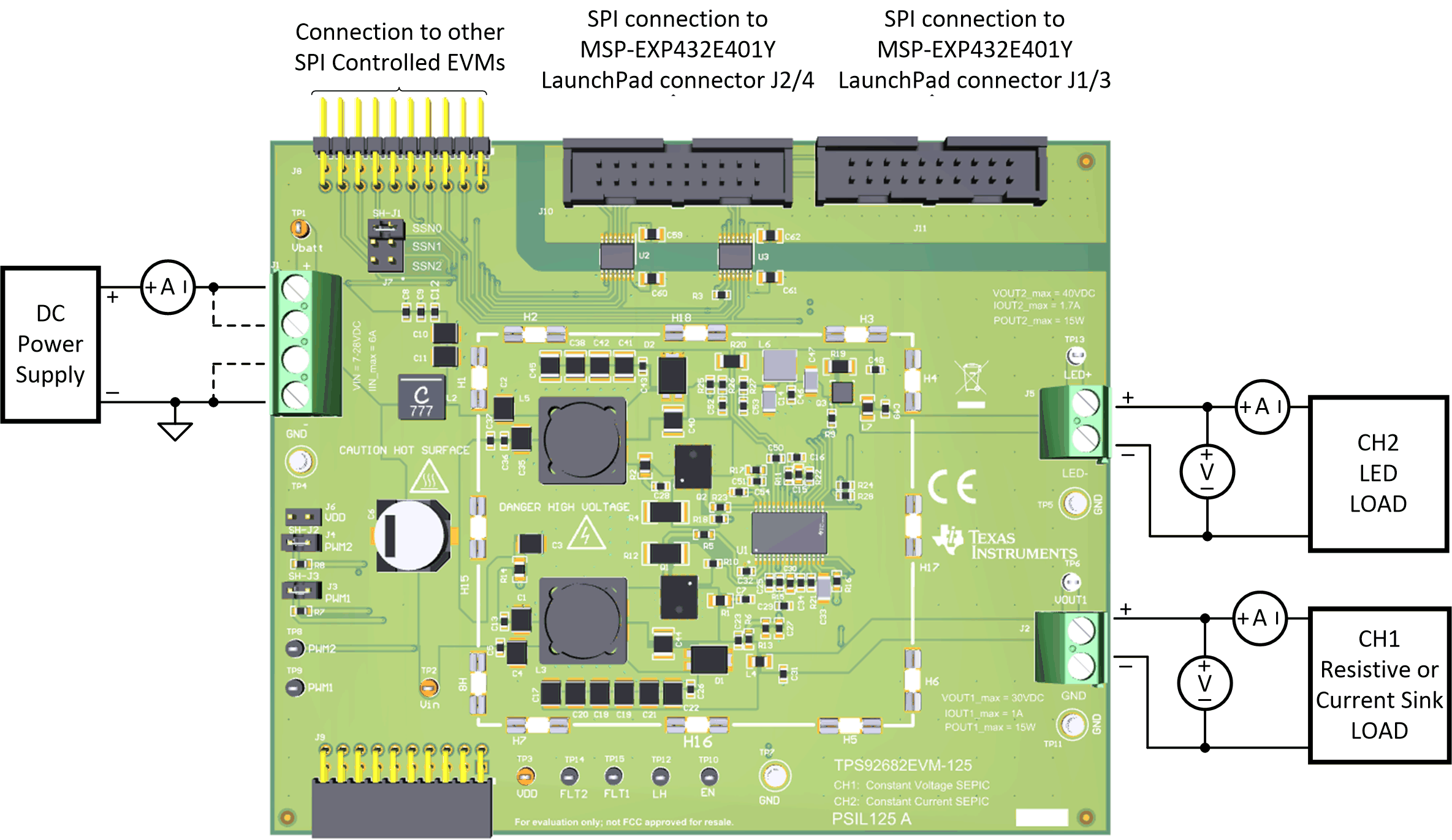

圖 1-1 元件連接表 1-1 連接器說明
| 連接器 | 標簽 | 說明 |
|---|---|---|
| J10 | 來自 MSP-EXP432E401Y LaunchPad 的 SPI 控制 | 通過 J10 和 J11，可以將 TPS92682-Q1 SPI 控制接頭電纜連接到 TI SimpleLink? 以太網 MSP-EXP432E401Y MCU LaunchPad? 開發套件（器件型號 MSP-EXP432E401Y） |
| J11 | ||
| J8 | 發送至其他 SPI 控制的 EVM 的 SPI 控制信號 | 通過 J8 和 J9，可以使用一塊 MSP-EXP432E401Y 控制板實現 TPS92682EVM-125 板之間的星型連接。 |
| J9 | ||
| J1 | VIN、GND | J1 將輸入電源連接到 TPS92682EVM-125。板載絲印通過“Vbatt”和“GND”標記來標識 VIN 引腳。 |
| J2 | 通道 1 和通道 2 以及 GND | J2 連接到通道 1 輸出端，J5 連接到 TPS92682EVM-125 的通道 2 輸出端。 |
| J5 | ||
| J6 | VDD 跳線 | J6 是跳線，用于在需要數字電源時與其他 SPI 控制的 EVM 共享 VDD。為了運行該 EVM，請讓此跳線保持開路狀態。 |
| J3 | PWM1 和 PWM2 跳線 | J3 和 J4 是用于將外部 PWM 信號應用于兩個通道的跳線。移除跳線并安裝 R28 和 R29 電阻后，可從 MSP-EXP432E401Y 控制器板生成 PWM 信號。插入跳線后（默認為插入），TPS92682-Q1 的 PWM1 和 PWM2 引腳連接到 VDD。 |
| J4 | ||
| J7 | SSN 配置跳線 | 當使用同一 SPI 總線上的多個芯片時，通過 J7 可以配置 SSN 芯片選擇線路。默認情況下，評估模塊配置為連接到 MSP-EXP432E401Y 控制器板的 SSN0。 |
表 1-2 測試點
| 測試點 | 說明 |
|---|---|
| 金屬轉塔 | 所有金屬轉塔均為接地端。 |
| Vbatt | VBAT 測試點可對施加到評估板的外部電源進行電壓測量。 |
| Vin | VIN 測試點可對施加到 EMI 濾波器之后的升壓通道和升壓到電池通道的電源進行電壓測量。 |
| VDD | VDD 測試點可對 TPS92682-Q1 的 VDD 輸出端進行電壓測量。 |
| LH | LH 測試點可向 LH 引腳施加電壓并將 TPS92682-Q1 置于跛行回家模式 |
| FLT1 | FLT1 測試點可用于監測通道 1 發生的故障。發生故障時，F(xiàn)LT1 電壓電平變?yōu)榈碗娖健Ｕ堊⒁猓谏想娖陂g，F(xiàn)LT1 為低電平（由于 POR）。可通過設置 EN 寄存器 0x00 的位 7 來復位故障引腳。 |
| FLT2/SYNC | FLT2 測試點可用于監測通道 2 發生的故障。發生故障時，F(xiàn)LT2 電壓電平變?yōu)榈碗娖健Ｕ堊⒁猓谏想娖陂g，F(xiàn)LT2 為低電平（由于 POR）。可通過設置 EN 寄存器 0x00 的位 7 來復位故障引腳。FLT2 測試點還可用于將 TPS92682-Q1 與外部時鐘同步。 |
| EN | EN 測試點連接到 TPS92682-Q1 器件的 EN 引腳 |
| PWM1 | PWM1 測試點連接到 TPS92682-Q1 器件的 PWM1 引腳 |
| PWM2 | PWM2 測試點連接到 TPS92682-Q1 器件的 PWM2 引腳 |
| LED+ | LED+ 測試點可對通道 2 LED 正輸出端進行電壓測量。 |
| LED- | LED- 測試點連接到通道 2 LED 負輸出端。此測試點連接到 EVM 接地平面 |
| Vout1 | Vout1 測試點連接到通道 1 CV 穩壓器。 |
