8.8 主要開關波形和工作模式負載電流
本節在表 8-1 中顯示了典型工作模式，以及本設計中的典型負載電流，以 Vin = 115Vac 和 Vo = 20V 為例。
- AAM：自適應幅度調制
- ABM：自適應突發模式
- LPM：低功率模式
- SBP1：第一待機功耗模式
- SBP2：第二待機功耗模式
表 8-1 20V 輸出和 115Vac 輸入下的工作模式和負載電流
| 模式 | AAM | ABM | LPM | SBP1 | SBP2 | 生存 |
|---|---|---|---|---|---|---|
| 突發頻率，fBUR | 不適用 | > 25kHz（2 至 9 個脈沖） | 約 25kHz（2 個脈沖） | 8.5kHz 至 25kHz（2 個脈沖） | < 8.5kHz（2 個脈沖） | 約 8 個脈沖 |
| 典型負載電流 | 1.8A 至 3.25A | 0.5A 至 1.8A | 0.2A 至 0.5A | 0.1A 至 0.2A | < 0.1A | 不適用 |

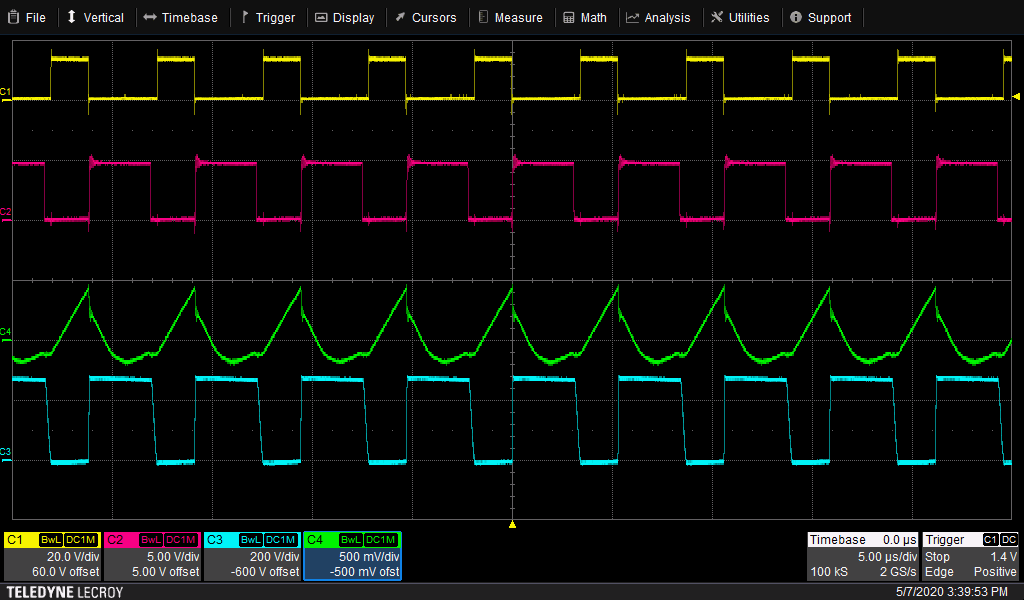

圖 8-9 AAM 工作模式下的典型波形，黃色 = PWML，紅色 = PWMH，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓

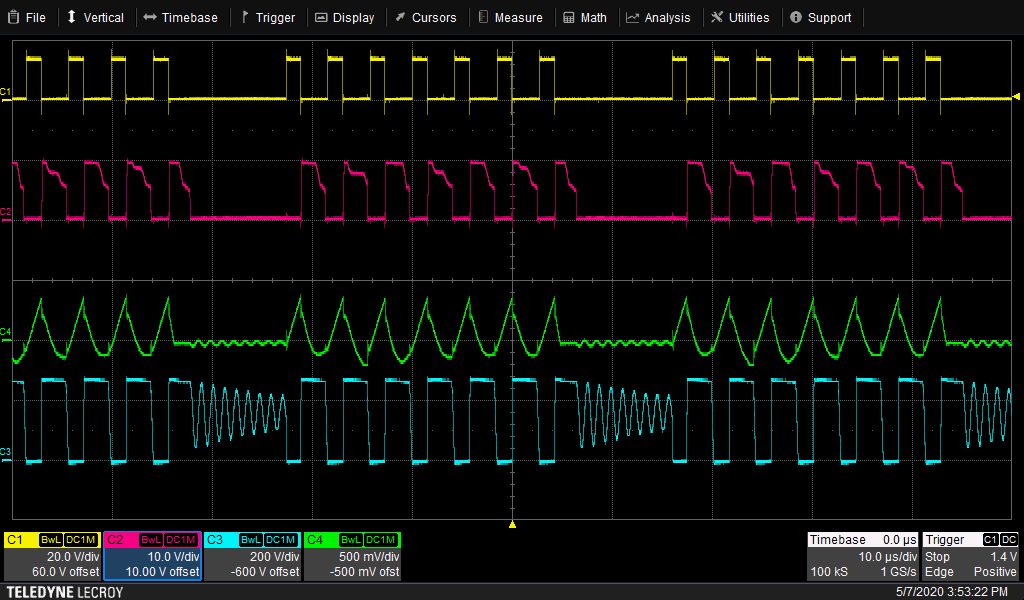

圖 8-11 ABM 工作模式下的典型波形，黃色 = PWML，紅色 = SR MOSFET 的 Vgs，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓

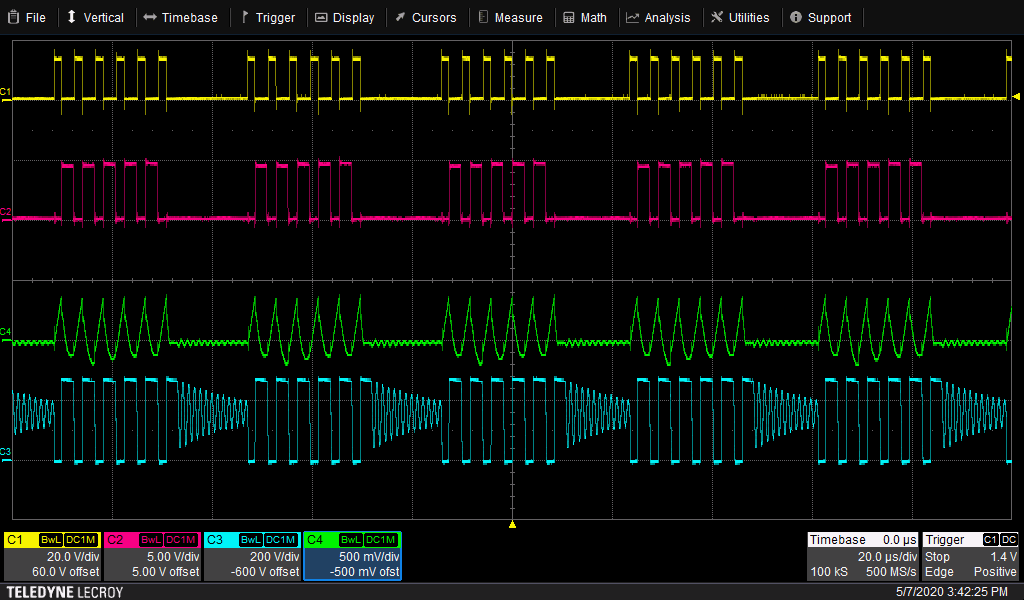

圖 8-10 ABM 工作模式下的典型波形，黃色 = PWML，紅色 = PWMH，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓

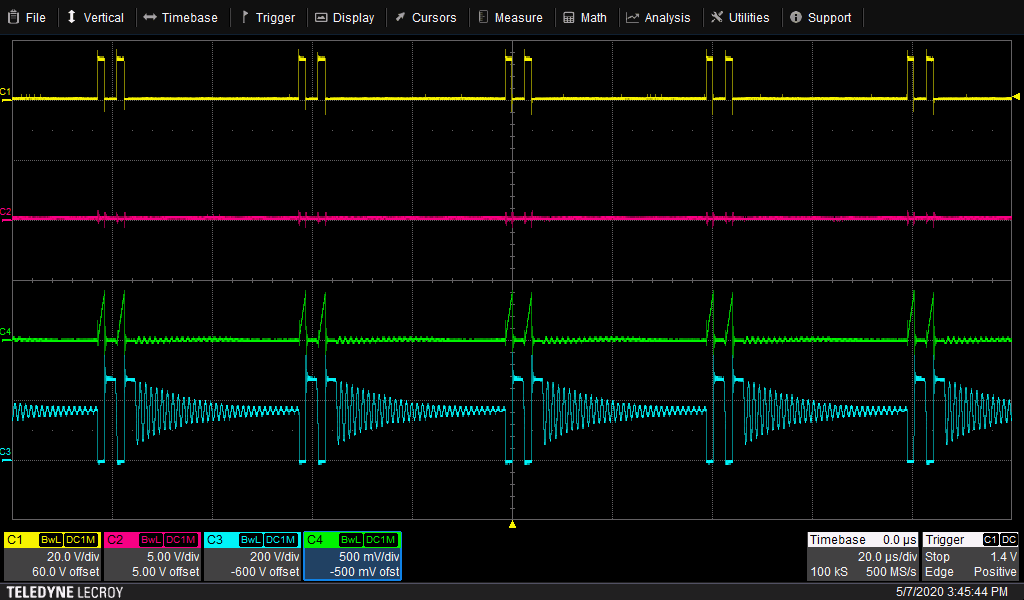

圖 8-12 LPM 工作模式下的典型波形，黃色 = PWML，紅色 = PWMH，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓

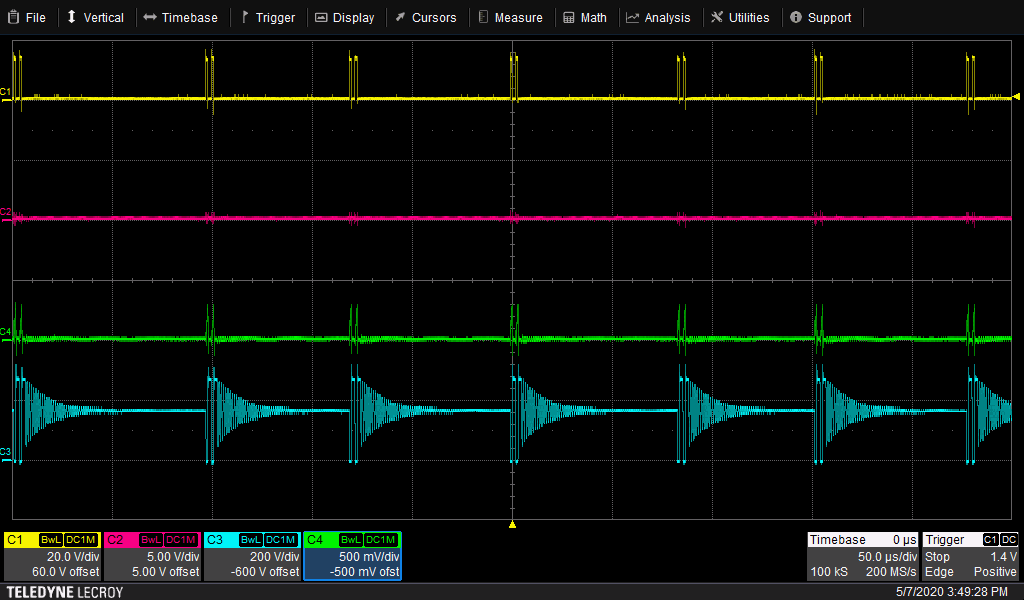

圖 8-13 SBP1 工作模式下的典型波形，黃色 = PWML，紅色 = PWMH，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓

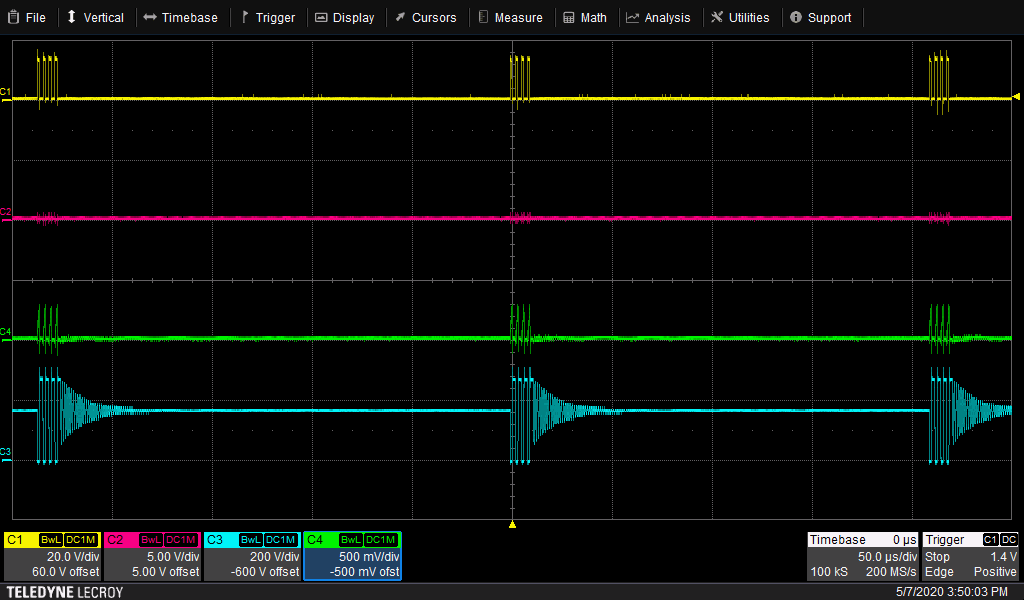

圖 8-14 SBP2 工作模式下的典型波形，黃色 = PWML，紅色 = PWMH，綠色 = 變壓器初級繞組電流 (0.2V/A)，藍色 = 開關節點電壓
