8.17 EN55022 B 類傳導 EMI 測試結果

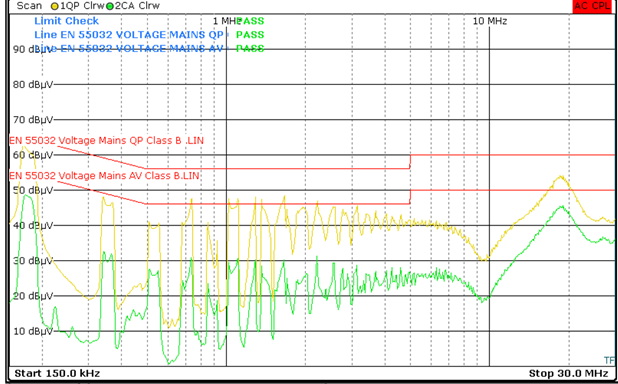

圖 8-38 VIN = 115VRMS，VOUT = 20V，Load = 3.25A（未接地輸出至 LISN 地，請參閱圖 54 和 55）

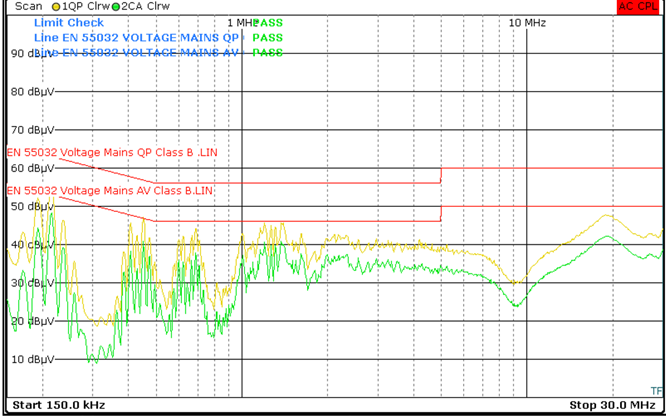

圖 8-39 VIN = 230VRMS，VOUT = 20V，Load = 3.25A（未接地輸出至 LISN 地，請參閱圖 54 和 55）注：
請注意，這是在 EMI 工作站上評估的，僅用于預認證目的。建議由具有資質的 EMI 測試機構來驗證所有最終設計。
