8.12 輸出紋波電壓
藍色 = 輸出電壓紋波，示波器通道帶寬 = 20MHz，兩條虛線間的電壓跨度為 150mV。除非相同圖示中另有說明，否則紋波為 50% 負載條件下的情況。

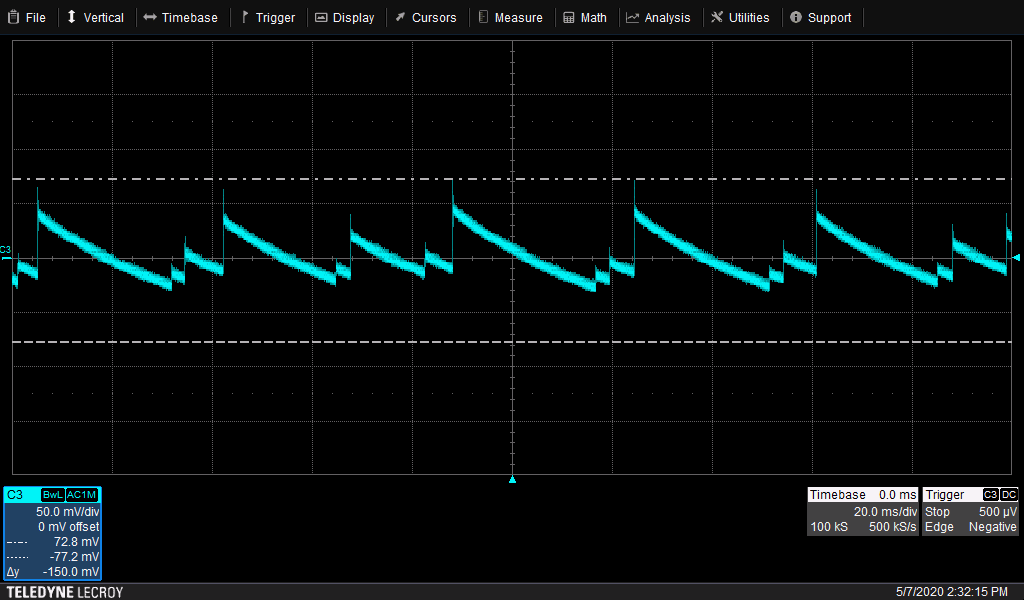

圖 8-23 VOUT = 20V 時的典型紋波電壓

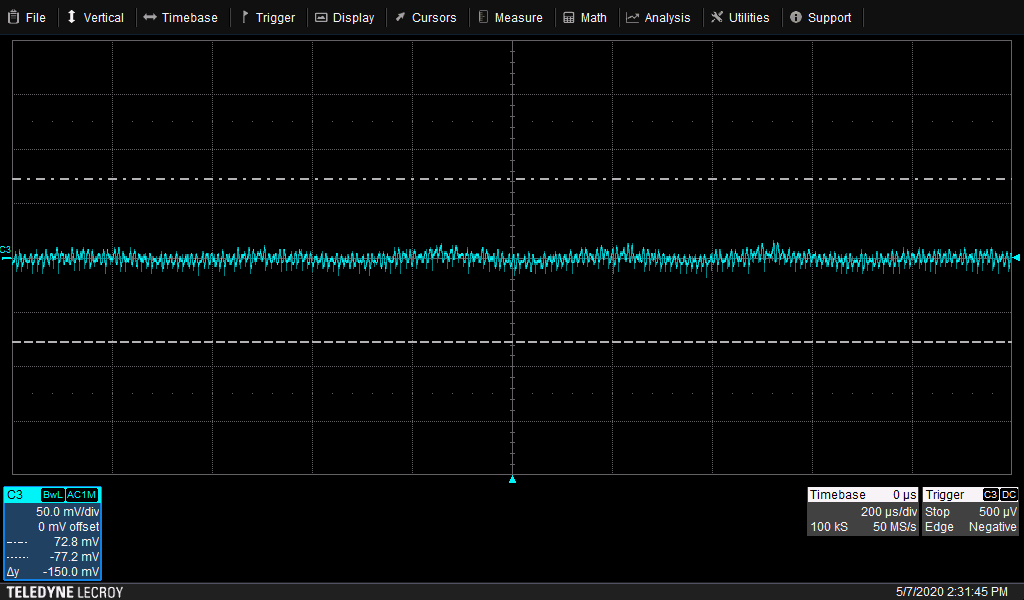

圖 8-24 VOUT = 15V 時的典型紋波電壓
圖 8-25 VOUT = 9V 時的典型紋波電壓
圖 8-26 VOUT = 5V 時的典型紋波電壓
圖 8-27 VOUT = 5V 且無負載時的典型紋波電壓
圖 8-28 VOUT = 5V 且滿負載時的典型紋波電壓
