ZHCUAD7C july 2021 – august 2023 UCC14240-Q1 , UCC14241-Q1 , UCC15240-Q1 , UCC15241-Q1
5.10 關(guān)斷
注：
圖 5-23 通過 VIN 移除來關(guān)斷：VINOFF = 18V，IVDD-VEE = 80mA| 頂部：COM-VEE，2V/div， | mid-1：VDD-VEE，10V/div， | mid-2：VDD-COM，10V/div， |
| mid-3：VEE-COM，5V/div， | mid-4：IIN，100mA/div， | 底部：VIN，20V/div）， |
| 時(shí)間 = 2ms/div | ||

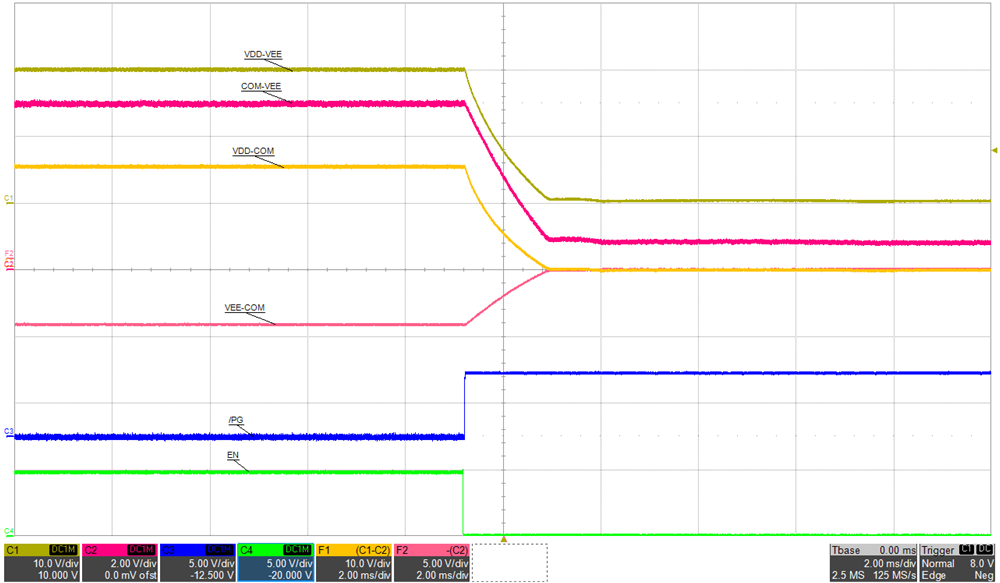

| 頂部：VDD-VEE，10V/div， | mid-1：COM-VEE，2V/div， | mid-2：VDD-COM，10V/div， |
| mid-3：VEE-COM，5V/div， | mid-4：/PG，5V/div， | 底部：ENA，5V/div， |
| 時(shí)間 = 2ms/div | ||
