5.9.2 輸出 OVP

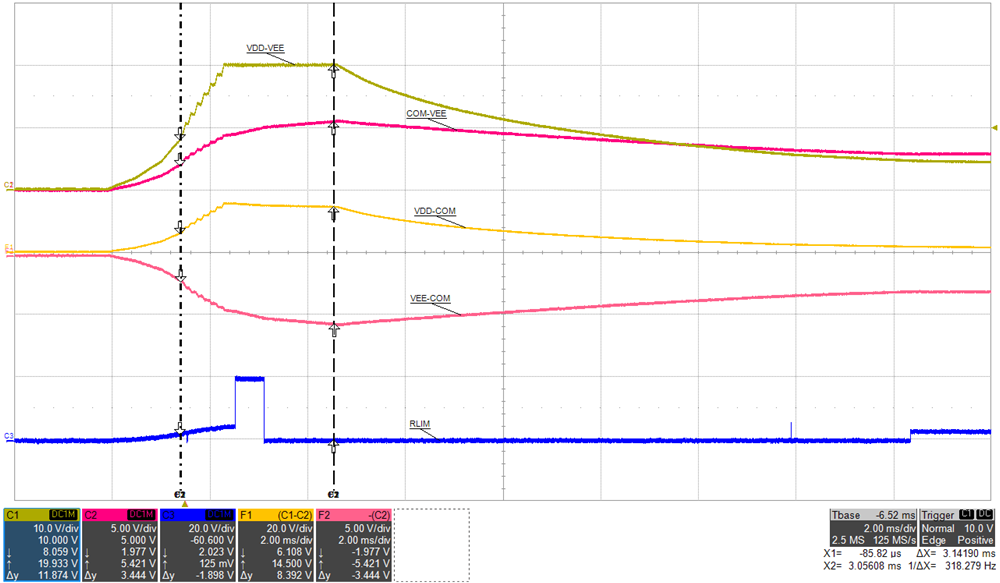

圖 5-21 顯示了啟動時偏置負載不匹配（即 VDD-COM 上的負載大于 VEE-COM 上的負載）產生的影響。在 VEE-COM 空載時，向 VDD-COM 施加 910? (247mW) 的固定電阻負載。按照預期，VDD-VEE 調節為 20V，VDD-COM 的測量值為 14.5V（目標值為 15V），而 VEE-COM 的測量值為 5.5V（目標值為 5V）。VEE-COM 由 FBVEE 直接監測，并且已經超過設定目標值的 110%，無論 16ms 看門狗計時器如何，都會觸發 OVP 并立即鎖存兩個輸出。當 FBVEE 檢測到穩定電壓超過設定的目標值時，RLIM 在內部切換為 VEE，從電容器中點 COM 接頭灌入電流。如圖 5-21 中所示，在激活時，輸出鎖存到受保護狀態。必須對 EN 或 VIN 進行下電上電操作，以便清除 OVP 故障并嘗試重新啟動模塊。
| 頂部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div， |
| mid2：VDD-COM，20V/div， | 時間 = 2ms/div |

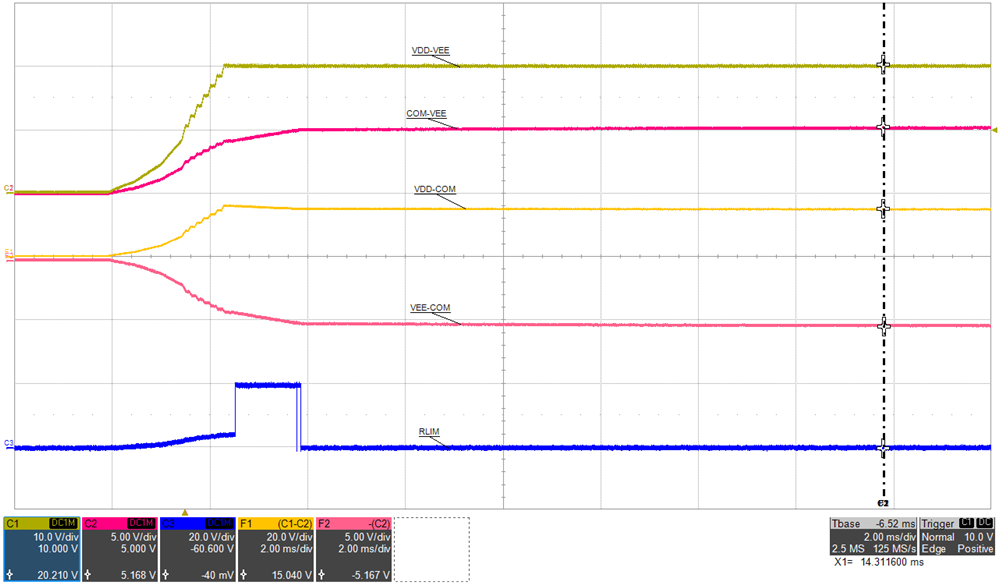

圖 5-22 顯示，向 VDD-COM 施加了與圖 5-21 相同的 910? (247mW) 固定電阻負載，但 VEE-COM 上的負載已從 0mW 增加到 53mW。調節兩個輸出后，在內部連接 RLIM 并保持在 VEE，從 COM 灌入電流，嘗試補償穩態運行期間出現的額外負載不平衡。
| 頂部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div）， |
| mid2：VDD-COM，20V/div， | 時間 = 2ms/div |
