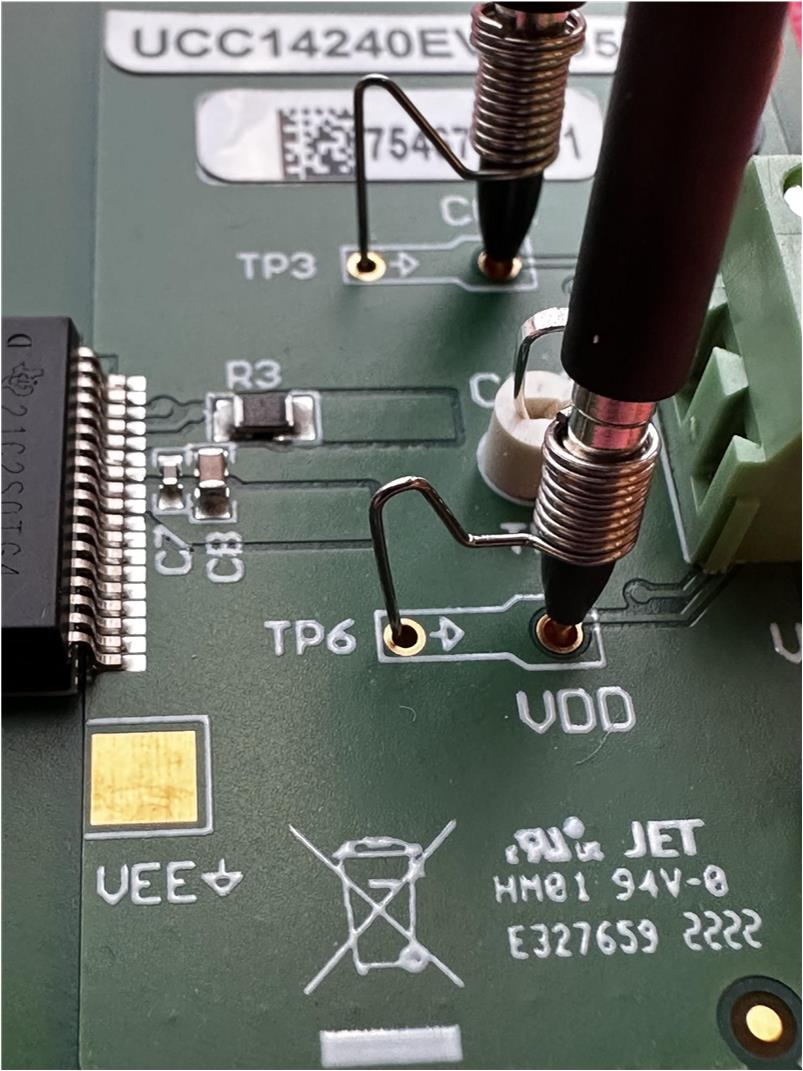

使用 TP4、TP6 和 TP10 示波器探頭 PCB 測試點：UCC12240-Q1 是一款高頻直流/直流模塊，需要通過仔細測量來準確地捕獲瞬態事件和測量高頻交流紋波電壓。從示波器探頭上拆下“尖頂帽”（探頭尖端蓋）和接地引線。如果未提供示波器探頭接地彈簧，請將一根 22AWG 裸線纏繞在示波器探頭接地環上，然后將探頭尖端和接地環插入 EVM，如圖 4-2 所示。

EVM 輸出命名規則（VDD、VEE、COM）與隔離式柵極驅動器 IC 的常用名稱相對應。如圖 3-1 所示，TP4 (COM) 是電容分壓器的中點，用于連接到隔離式柵極驅動器 IC 的 COM 引腳。當 UCC14240-Q1 用于偏置柵極驅動器 IC 時，VDD (VDD-COM) 和 VEE (VEE-COM) 是相對于 COM 而言的。在這種情況下，將 COM 視為柵極驅動器 IC 的虛擬 GND。由于電容分壓器的中點對電荷不平衡很敏感，因此，在探測 EVM 時，不要將任何以地為基準的測試設備連接到 TP4 (COM)。電池供電的 DVM 可用于測量相對于 COM 的 VEE。因此，COM 不被視為 GND，而實際上是柵極驅動器 IC 的一種“虛擬 GND”。由于電容分壓器的中點對電荷不平衡很敏感，因此在探測 EVM 時，不要將任何以地為基準的測試設備連接到 TP4 (COM)。電池供電的 DVM 可用于測量相對于 COM 的 VEE。在將 EVM 作為獨立偏置電源進行測試時，次級側輸出的示波器探測限制為 TP3 和 TP6，它們以 VEE 為基準。這意味著 VDD 會顯示 VDD+|VEE| 的示波器測量值，而 VEE 顯示 |VEE|。將任何以地為基準的測試設備連接到 COM 會導致“錯誤”但安全的過流情況，從而使 VDD 和 VEE 在輕負載運行期間無意中脫離穩壓狀態。
