ZHCUAD7C july 2021 – august 2023 UCC14240-Q1 , UCC14241-Q1 , UCC15240-Q1 , UCC15241-Q1
5.9.1 輸出 UVLO

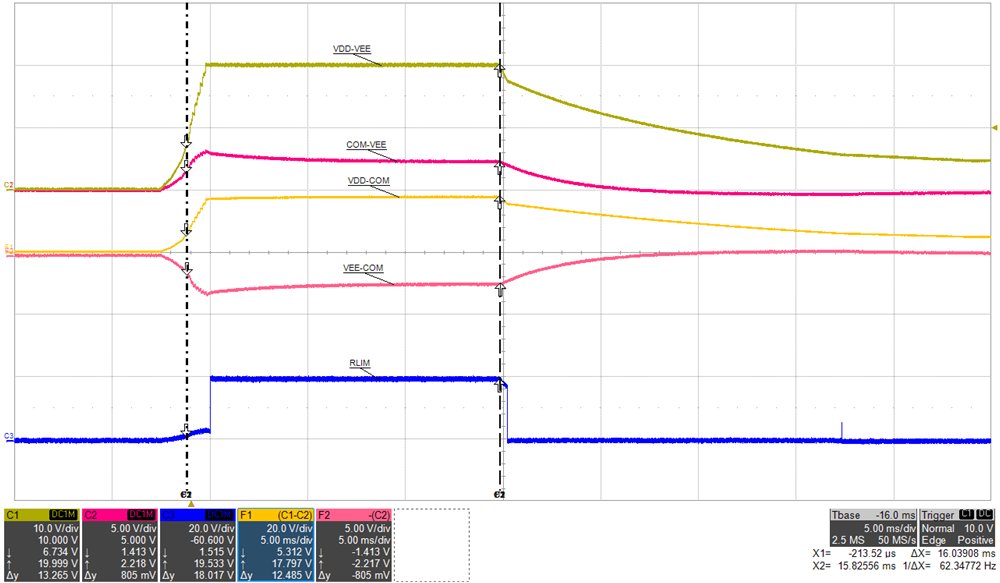

圖 5-21 顯示了啟動時偏置負載不匹配（即 VEE-COM 上的負載大于 VEE-COM 上的負載）產生的影響。在 VDD-COM 空載時，向 VEE-COM 施加 340? (73mW) 的固定電阻負載。按照預期，VDD-VEE 調節為 20V，但 VDD-COM 的測量值為 17.8V（目標值為 15V），VEE-COM 的測量值為 2.2V（目標值為 5V）。由于 VDD-COM 不是通過反饋直接監測，因此即使測得的電壓比目標值高 18%，也不會觸發過壓保護 (OVP)。此外，由于 VEE-COM 過載，穩壓電壓僅達到 2.2V，比目標設定值 5V 低 56%，因此會觸發 VEE-COM UVLO。RLIM 在內部切換至 VDD (20V)，并嘗試通過將電流拉入電容器中點 COM 接頭來克服不平衡。在 16ms（這是內部看門狗計時器定義的最大允許軟啟動時間）之前，FBVDD 和 FBVEE 必須都在其目標設定值的 90% 至 110% 之間。啟用 16ms 看門狗計時器 UVLO 故障保護功能，以便保護 UCC14240-Q1 免受輸出短路或軟過載情況的影響。觸發 UVLO 故障后，RLIM 會在內部切換到 VEE，從而幫助對輸出進行放電。如圖 5-21 中所示，在激活時，輸出鎖存到受保護狀態。必須對 EN 或 VIN 進行下電上電操作，以便清除 UVLO 故障并嘗試重新啟動模塊。
| 頂部：VDD-VEE，10V/div， | mid3：VEE-COM，5V/div， |
| mid1：COM-VEE，5V/div， | 底部：RLIM，20V/div， |
| mid2：VDD-COM，20V/div， | 時間 = 5ms/div |
