ZHCU972D March 2022 – September 2023 AM2631 , AM2631-Q1 , AM2632 , AM2632-Q1 , AM2634 , AM2634-Q1 , AM263P2-Q1
4.10 UART
AM263x 控制卡使用 XDS110 作為 USB2.0 轉 UART 電橋來實現終端訪問。AM263x SoC 的 UART0 發送和接收信號通過雙通道隔離緩沖器 (ISO7221CDR) 映射到 XDS110，用于從 3.3V IO 電壓電源轉換為 3.3V XDS 電源。XDS110 連接到 Micro-B USB 連接器來傳輸 USB 2.0 信號。瞬態電壓抑制器件 (TPD4E004DRYR) 為 USB 2.0 信號提供 ESD 保護。Micro-B USB 連接器的 VBUS 5V 電源映射到低壓降穩壓器 (TPS79601DRBR)，以產生 3.3V XDS 電源。 XDS110 的獨立 3.3V 電源允許仿真器在控制卡斷電時保持連接。

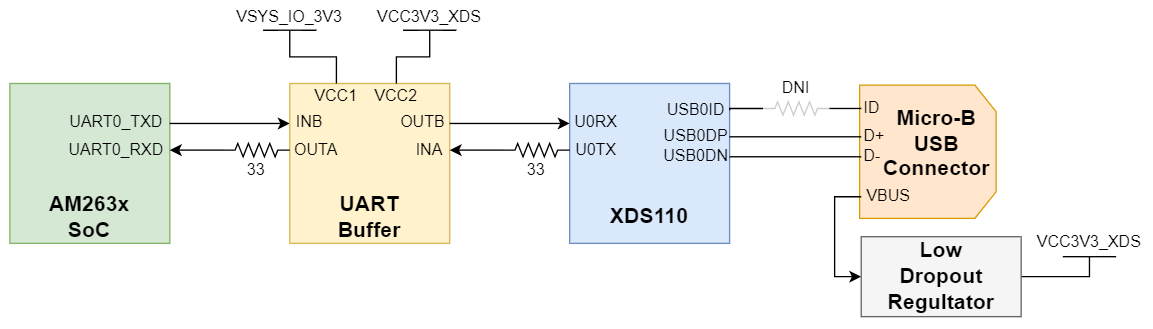

圖 4-17 用于仿真的 UART-USB 電橋該控制卡支持附加 UART1 實例，其發送和接收信號從 AM263x SoC 映射到 HSEC 連接器。為了利用 UART1，1:2 多路復用器的選擇線路必須為高電平。選擇線路由源自 IO 擴展器的 GPIO 信號 (LIN_MUX_SEL) 驅動。
表 4-13 UART 多路復用器選擇邏輯
| 選擇 | 條件 | 功能 |
|---|---|---|
| 低電平 | 選擇 LIN | A→B1 |
| 高電平 | 選擇 HSEC UART | A→B2 |

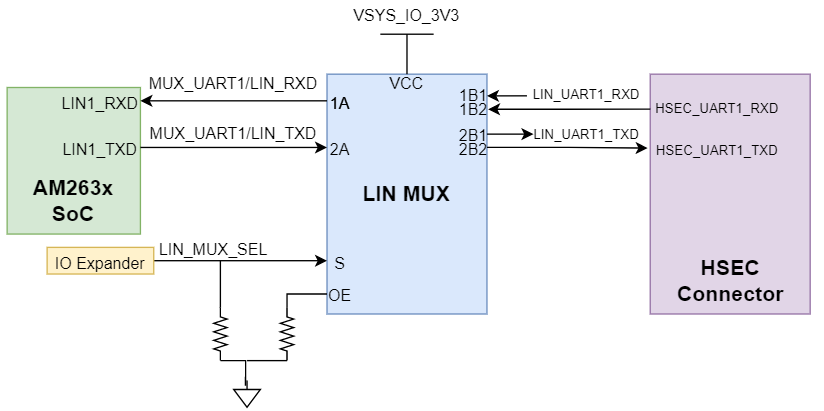

圖 4-18 UART 1:2 多路復用到 HSEC
