AM263x 控制卡利用 AM263x SoC 的兩個片上可編程實時單元以及工業通信子系統 (PRU-ICSS) 與兩個以太網 PHY 收發器連接。一個千兆位以太網 PHY 收發器 (DP83869HMRGZT) 連接到 SoC 的 PRU0，一個工業以太網 PHY 收發器 (DP83826ERHBT) 連接到 PRU1。每個 PHY 的以太網數據信號端接至 RJ45 連接器。電路板上使用 RJ45 連接器將以太網 10/100/1000Mbps (DP83869HMRGZT) 和 10/100Mbps (DP83826ERHBT) 連接，并集成電磁元件和 LED 以提供鏈路和活動指示。

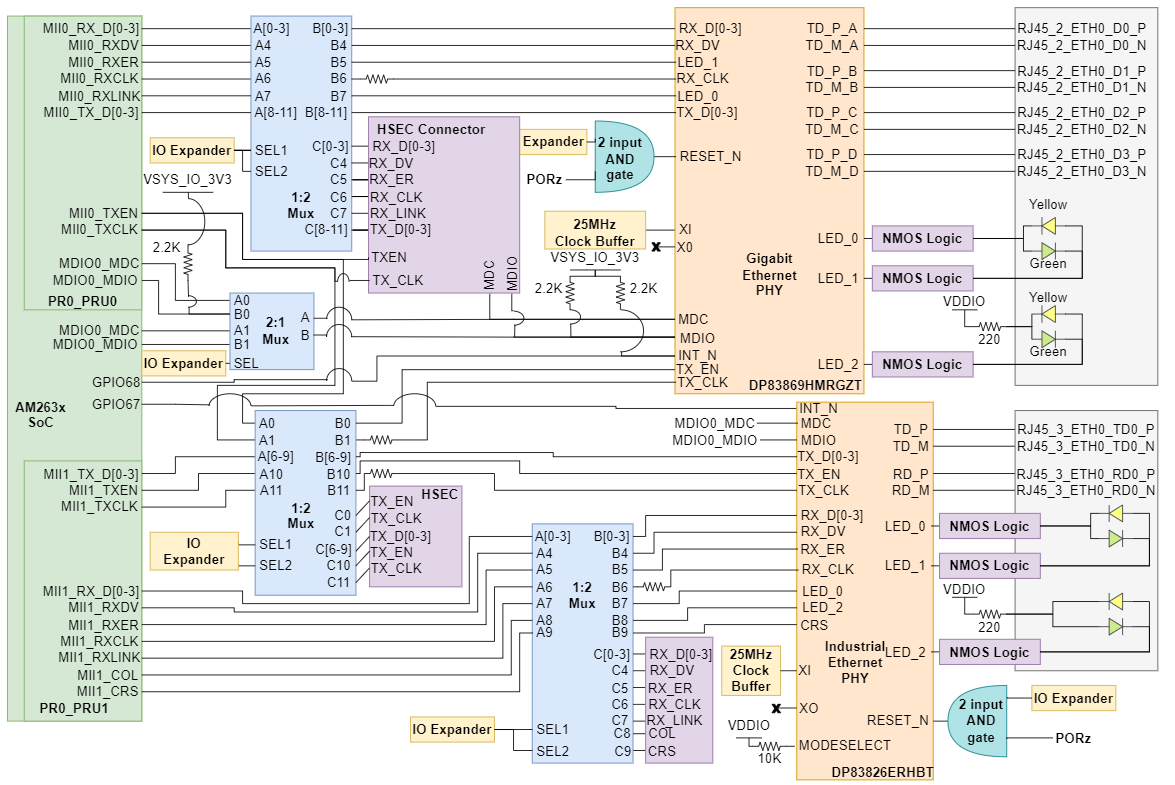

圖 4-11 ICSSM 概述

對于千兆位以太網 PHY：

• 該以太網 PHY 需要三個單獨的電源。VDDIO 是系統生成的 3.3V 模擬電源。以太網 PHY 的 1.1V 和 2.5V 電源有專用的 LDO。
• 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。
• 2:1 多路復用器 (TMUX154EDGSR) 控制以太網 PHY 的 MDIO 和 MDC 信號的映射。

• 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。

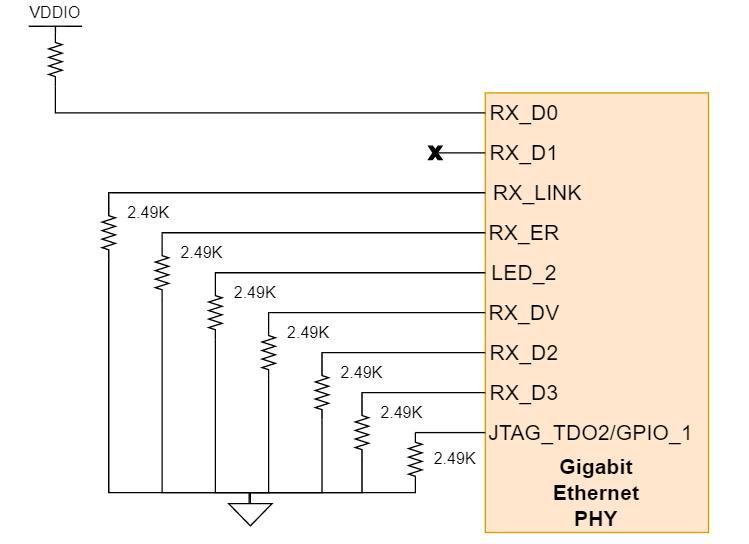

圖 4-12 PRU0 ICSS 千兆位以太網 PHY 搭接電阻器

工業級以太網 PHY 收發器：

• 該以太網 PHY 需要兩個單獨的電源。VDDIO 是系統生成的 3.3V 模擬電源。VSYS_IO_3V3 是 3.3V I/O 電源。
• 通過將 MODESELECT （模式選擇）引腳上拉到 VDDIO，以太網 PHY 被設置為 ENHANCED （增強）模式。
  • 增強模式允許 DP83826E 支持除標準以太網應用之外的實時以太網應用。
• 以太網 PHY 將很多功能引腳用作配置 (strap) 選項，以便將器件置于特定的運行模式。每個功能引腳均有一個默認模式，由內部上拉電阻器驅動。

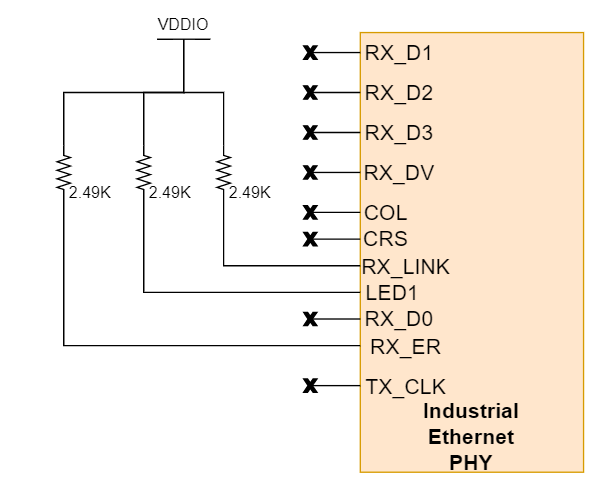

圖 4-13 PRU1 ICSS 工業以太網 PHY 搭接電阻器

對于兩個以太網 PHY：

• 位于 AM263x SoC 附近的發送和接收時鐘信號上有串聯端接電阻器。
• 從 SoC 到 PHY 的 MDIO 和中斷信號需要將 2.2KΩ 上拉電阻器連接到 I/O 電源電壓，才能正常工作。中斷信號由 AM263x SoC 映射的 GPIO 信號驅動。
• 以太網 PHY 的復位信號由 2 路輸入與門驅動。與門輸入是由 IO 擴展器和 PORz 生成的 GPIO 信號。
• 25MHz 時鐘源自四輸出時鐘緩沖器，該時鐘緩沖器采用 25MHz 振蕩器作為輸入。
• 有三個 1:2 多路復用器 (TS3DDR3812RUAR) 控制以太網信號從 SoC 到以太網 PHY 或 HSEC 連接器的映射。這三個多路復用器的選擇邏輯由 IO 擴展器生成的兩個 GPIO 信號驅動。
