4.3 復位
圖 4-2 顯示了 AM263x 控制卡的復位架構。

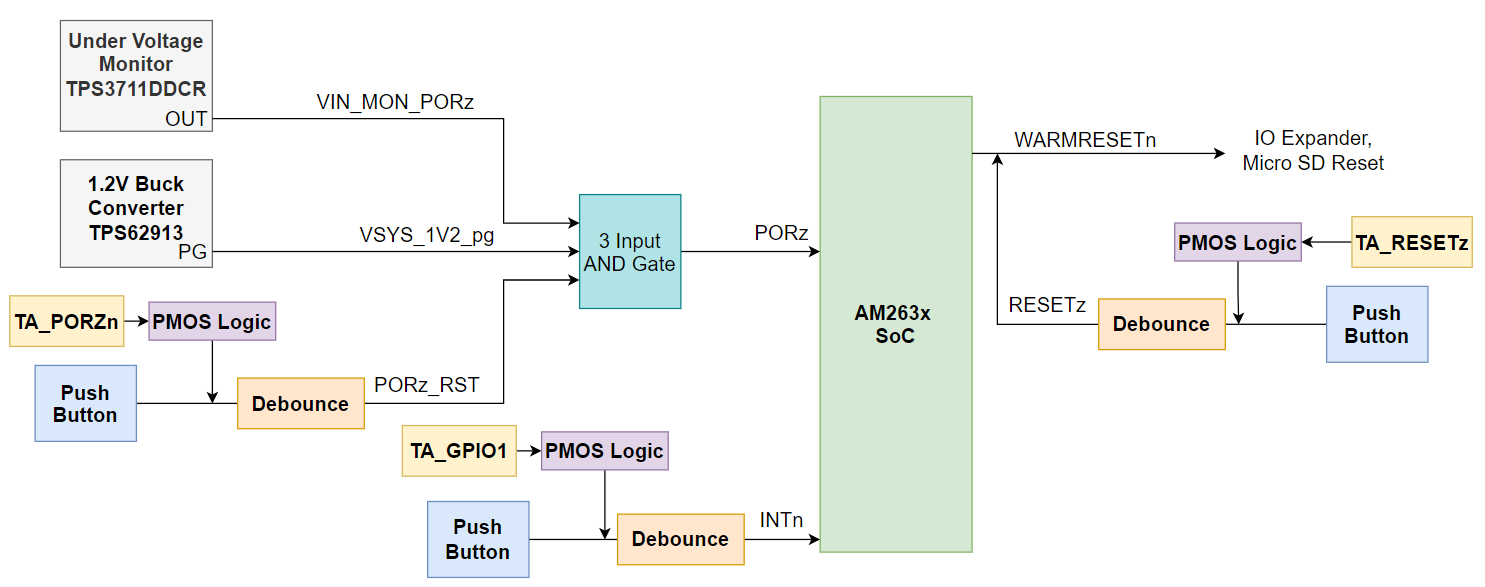

圖 4-2 復位架構

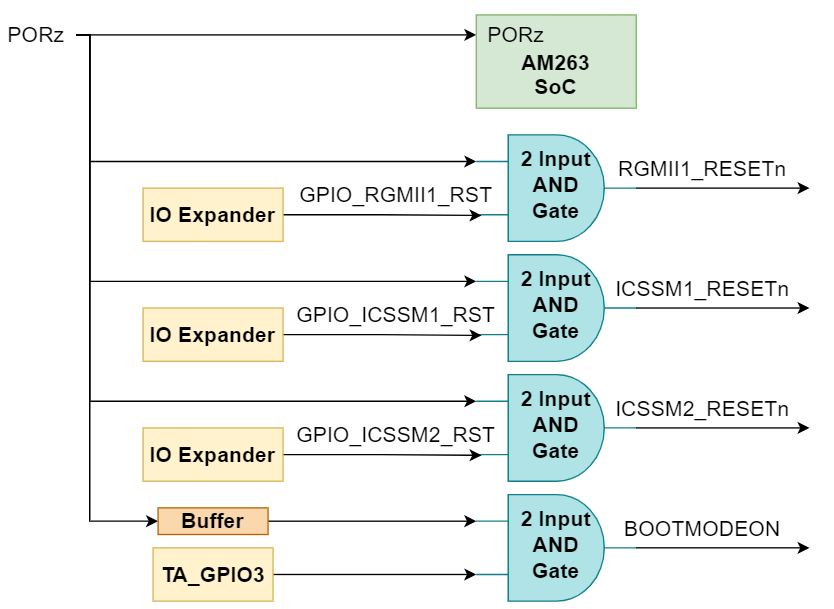

圖 4-3 PORz 復位信號樹

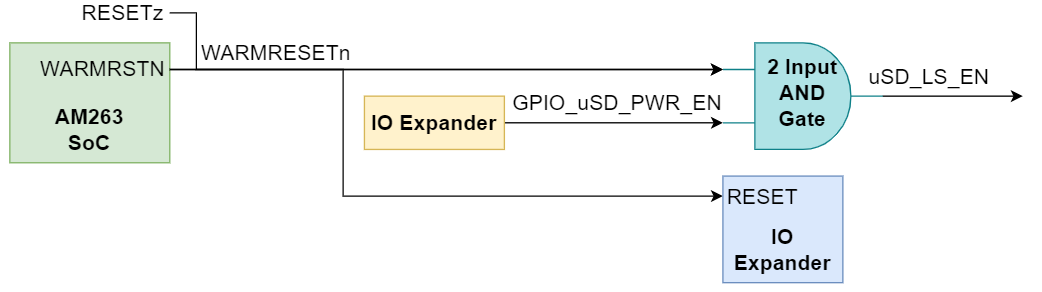

圖 4-4 WARMRESETn 復位信號樹
圖 4-2 復位架構AM263x SoC 可進行以下復位：
- PORz 是主域的上電復位。
- WARMRESETn 是主域的熱復位。
圖 4-3 PORz 復位信號樹PORz 信號由 3 路輸入與門驅動，后者會在以下情況下生成主域上電復位：
- 欠壓監控器 (TPS3711DDCR) 的輸入電壓 VMAIN 低于 4.48V 時。
- 1.2V 降壓轉換器 (TPS62913RPUR) 電源正常輸出因輸出電壓低于電源正常閾值而被驅動為低電平時。
- 按下用戶按鈕 (SW2) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_PORZn)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 PORz 信號會連接到直接與接地連接的 PMOS 漏極。
PORz 信號連接到：
- AM263x SoC PORz 輸入
- RGMII1 以太網 PHY 復位
- ICSSM1 千兆位以太網 PHY 復位
- ICSSM2 工業以太網 PHY 復位
- BOOTMODE 緩沖器輸出啟用
圖 4-4 WARMRESETn 復位信號樹WARMRESETn 信號會在以下情況下生成主域熱復位：
- 按下用戶按鈕 (SW4) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_RESETz)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 RESETz 信號會連接到直接與接地連接的 PMOS 漏極。
WARMRESETn 信號連接到：
- AM263x SoC WARMRESETN 輸出
- 通過按鈕生成的 RESETz 信號 + PMOS 邏輯
- IO 擴展器復位
- Micro SD 復位
AM263x 控制卡還具有 SoC 的外部中斷 INTn，以下情況下會出現該中斷：
- 按下用戶按鈕 (SW1) 時。
- 測試自動化接頭輸出邏輯低電平信號 (TA_GPIO1)到 P 溝道 MOSFET 柵極，導致 PMOS 的 V_GS 小于零，因此 INTn 信號會連接到直接與接地連接的 PMOS 漏極。
