ZHCU970 January 2022 TMP61 , TMP61-Q1 , TMP63 , TMP63-Q1 , TMP64 , TMP64-Q1
按先進先出 (FIFO) 的順序對溫度測量進行過采樣和求均值可以提高測量分辨率和信噪比。雖然此做法也適用于 12 位或 14 位 ADC,但建議在采用 12 位以下的 ADC 時使用。在 ADC 讀取位值而且您的代碼計算溫度之后,您可以將該值存儲在一個數組中。當新值進入數組時,最老的樣本被丟棄,而所有其他樣本都被移動到下一個對應的單元,從而形成 FIFO。均值法可應用于溫度轉換中使用的任何值,例如溫度、ADC 位值、分壓器電壓甚至計算得出的電阻。每 8 次過采樣,分辨率將增加 2 位。16 次過采樣會將 10 位 ADC 提高到 14 位的分辨率。下圖展示了兩種如何實現過采樣的方法。有關更多信息,請參見 T熱敏電阻設計工具 的 平均值選項卡。

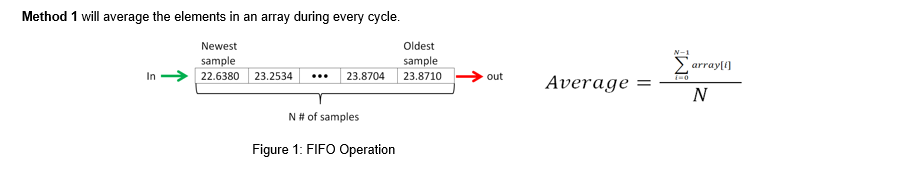

圖 3-3 過采樣方法 1.

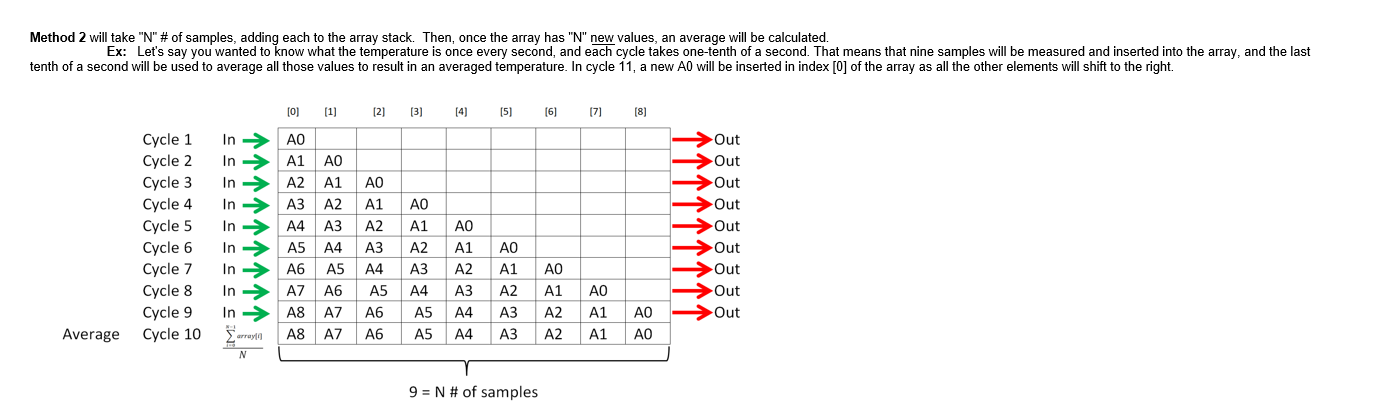

圖 3-4 過采樣方法 2.

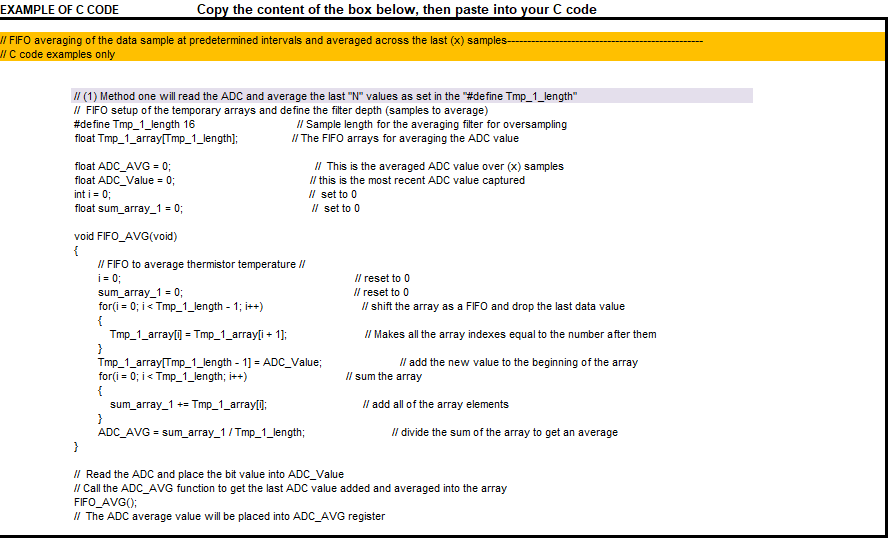

圖 3-5 過采樣 C 代碼示例.

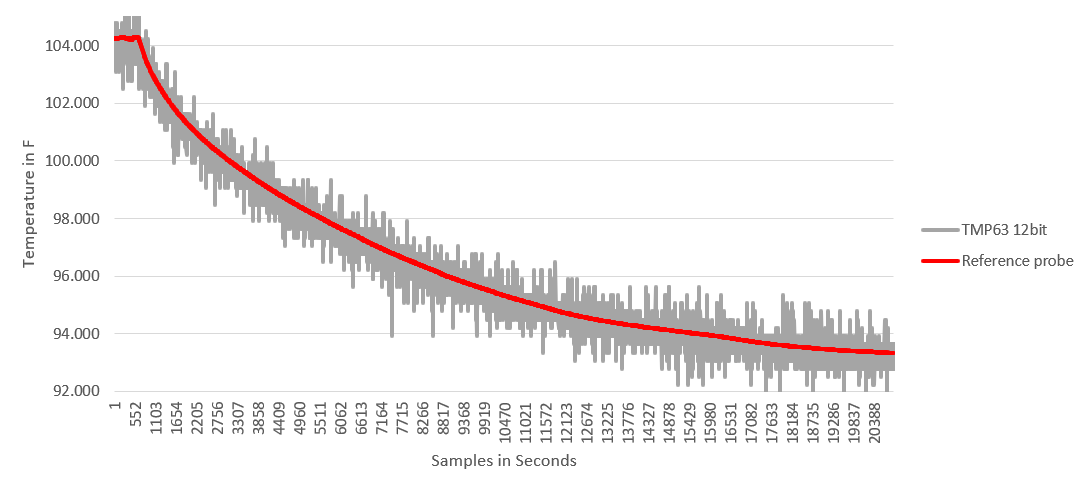

圖 3-6 無過采樣的 TMP6331 熱敏電阻數據.

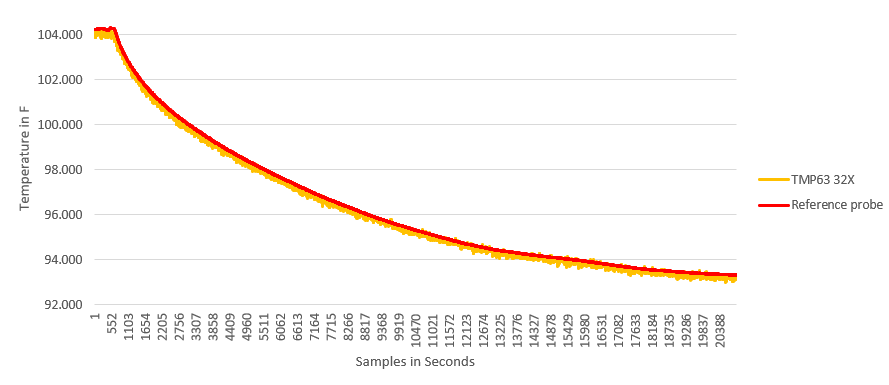

圖 3-7 應用 32x 過采樣的 TMP6331 熱敏電阻數據.
