圖 3-13 顯示多個 TMP6 熱敏電阻器件在溫度范圍內的精度。從圖中可看出，每個器件的精度各不相同，但都具有線性度。由于 TMP6x 熱敏電阻具有高線性度而且在不同器件中有相似性，因此我們無需額外的成本，即可消除熱敏電阻、VCC、VREF、ADC LSB 和偏置電阻的容許誤差，并在整個溫度范圍內得到非常一致的精度。您將需要高精度的溫度參考。TMP117 是高精度、低功耗的數字溫度傳感器，在 -55°C 到 +150°C 的范圍內 NIST 可追蹤精度為 ±0.3°C（最大值）。固件編程到 UUT（被測器件）后，需要在該過程中添加一些自動化操作。加入校準后，現在各器件在整個溫度范圍的±0.3°C內排列（參閱圖 3-14）。

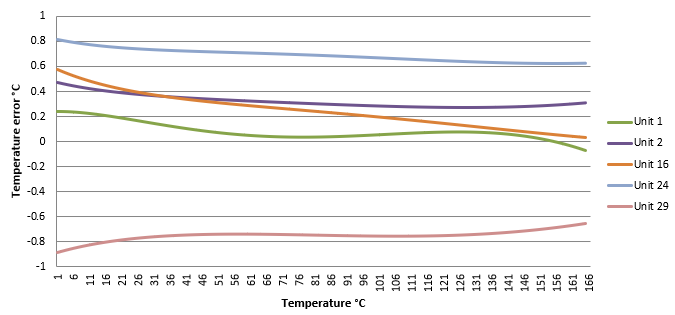

圖 3-13 TMP6 熱敏電阻潛在溫度誤差.

圖 3-14 TMP6 熱敏電阻潛在溫度誤差（校正后）.

過程：生產編程器件將固件編程到 UUT。UUT 首次上電后，UUT 將使用其 ADC 測量 PCB 上 TMP6x 熱敏電阻的 VSensevoltage，計算溫度,并將溫度寫入溫度寄存器。此時，無論是生產編程器件還是 UUT 都將讀取 UUT 中的溫度寄存器并讀取外部溫度參考，從外部溫度參考中減去測量的溫度，并將此值寫入偏移寄存器。對于所有的后續溫度測量，UUT 會將測量的 TMP6 熱敏電阻溫度值與偏移寄存器值相加，以得出校正后的最終溫度。

假定：UUT 和溫度參考處于環境溫度下。UUT 將在固件編程期間低功率運行。在上電后立即測量 TMP6x 熱敏電阻的溫度。根據上電后測量的第一個溫度和溫度參考計算偏移。

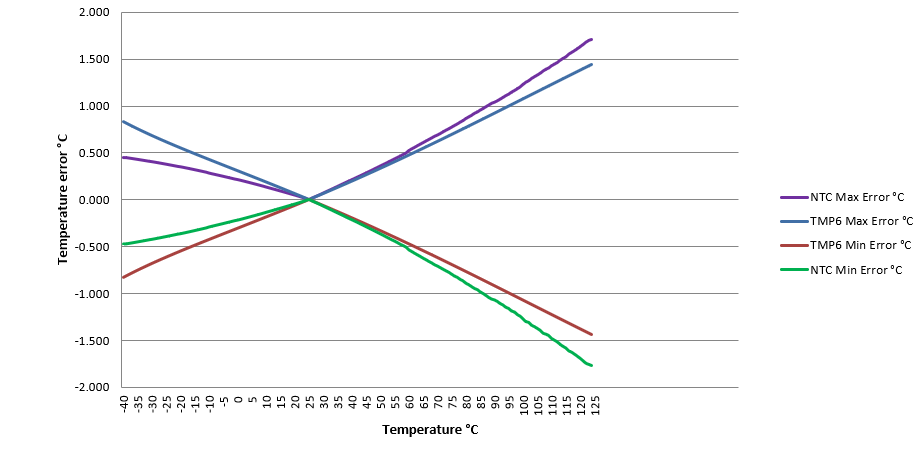

實施單點校準后，NTC 熱敏電阻和 TMP61 線性熱敏電阻的精度對比顯示在圖 3-15 中。

圖 3-15 偏移校正后的熱敏電阻溫度總誤差對比.
