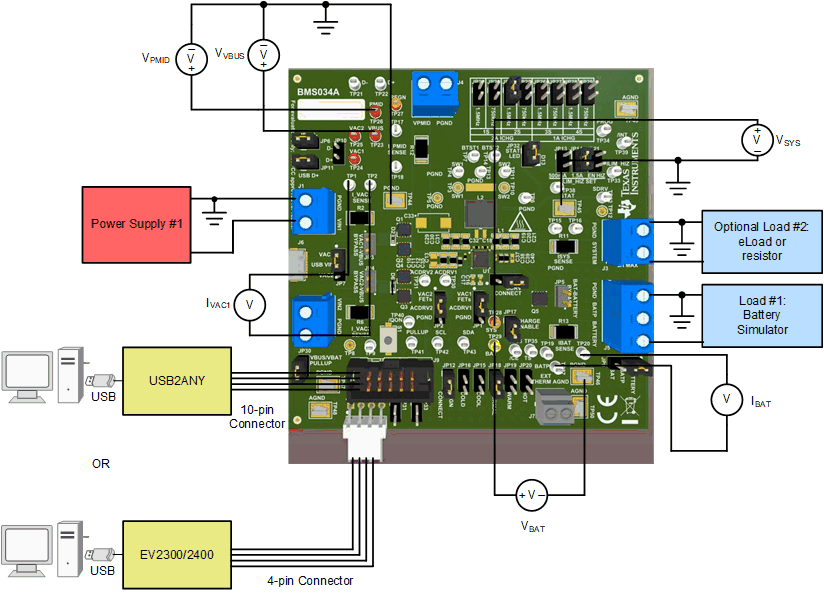

根據以下列表來設置 EVM 測試設備。請參閱圖 2-1,了解 EVM 的測試設置連接:
- 請查看表 1-2 中的 EVM 連接。
- 將 PS#1 設置為 5.0V、3A 電流限制,然后關閉電源。將 PS#1 連接至 J1(VIN1 和 PGND)。
- 在 TP23 (VBUS) 和 TP44 (PGND) 之間連接電壓表,以測量輸入電壓(可從充電器的 VBUS 引腳上測得)。
- 在 TP1 和 TP2 (I_VAC1_SENSE) 之間連接電壓表,以測量通過 VIN1 路徑進入 VBUS 引腳的輸入電流。您也可以在 PS1 和 J1 之間連接電流表。
- 將負載 #1 設置為恒壓模式,能夠驅動至少 3A 的灌電流(例如,合規),并輸出至 5.0V,然后禁用負載。將負載 #1 連接至 J5(電池和 PGND)。
- 在 TP29 (BAT) 和 TP46 (PGND) 之間連接電壓表,以測量電池電壓(可從充電器的 BAT 引腳上測得)。
- 在 TP19 和 TP20 (I_BAT_SENSE) 之間連接電壓表,以測量流出 BAT 引腳的電池充電電流和進入 BAT 引腳的放電電流。您也可以在負載 #1 和 J5 之間連接電流表。
- 在 TP28 (SYS) 和 TP45 (PGND) 之間連接電壓表,以測量系統電壓(可從充電器的 SYS 引腳上測得)。
- 按表 1-3所示安裝分流器。
