按照以下步驟針對升壓操作進行 OTG 模式驗證：

1. 上電，然后關閉負載 #2 輸出。設置為 CR = 12V/0.5A = 24Ω。從 J1 斷開 PS1 的連接并將負載 #2 連接至 J1（VIN1 和 GND）。
2. 將負載 #1 調節電壓增大至 8.0V 并按如下方式進行測量：
   • 測量 ? V_BAT-PGND（TP27 和 TP46）= 8.0V ±0.1V
3. 對于 BQStudio，請按以下方式準備 OTG 模式充電器寄存器設置：
   • 在 8-bit Registers 選項卡上的 芯片配置單位寄存器 部分：
     • 選中“EN OTG Mode”框
     • 選中“EN ACDRV1”框
   • 在 8-bit Registers 選項卡上的 OTG 多位寄存器 部分：
     • 設置 IOTG 1000mA 以更改 OTG 電流限制。

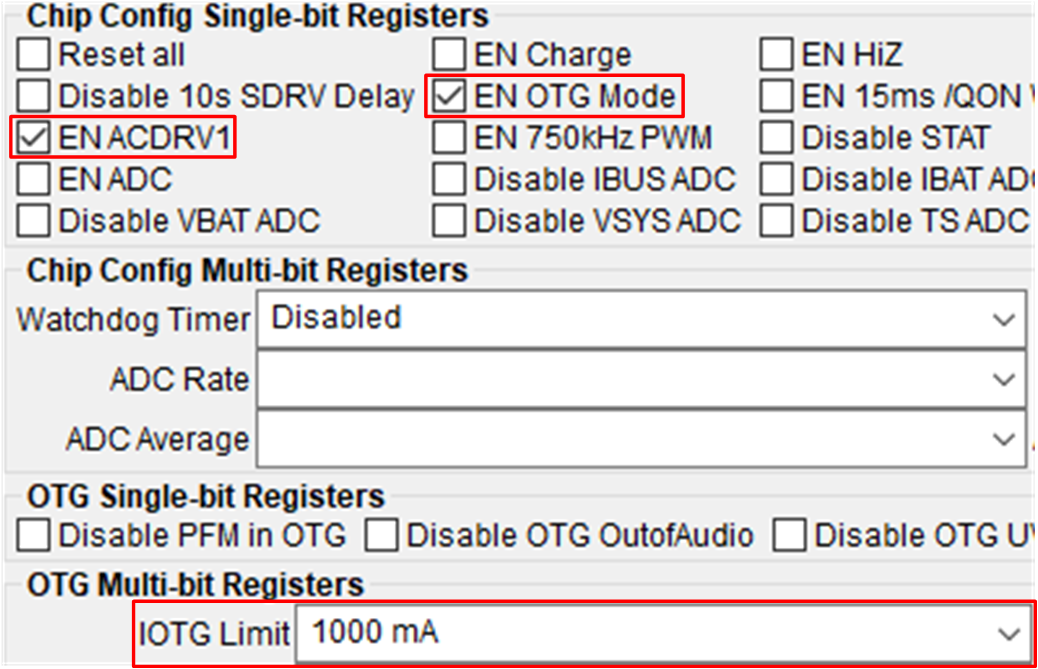

       圖 2-8 單位寄存器部分
   • 在 16-bit Registers 選項卡上的 OTG 多位寄存器 部分：
     • 將 OTG 模式調節電壓設置為 12000mV

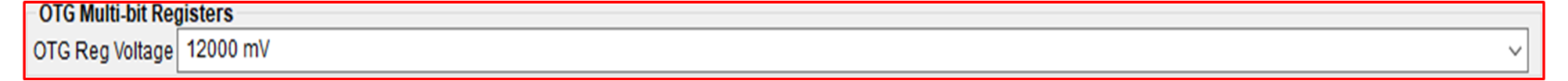

       圖 2-9 多位寄存器部分
   對于 GUI Composer，請轉到“OTG 配置”部分并更改以下寄存器：
   • OTG 調節電壓設置為 12V
   • IOTG 限制設置為 1A。

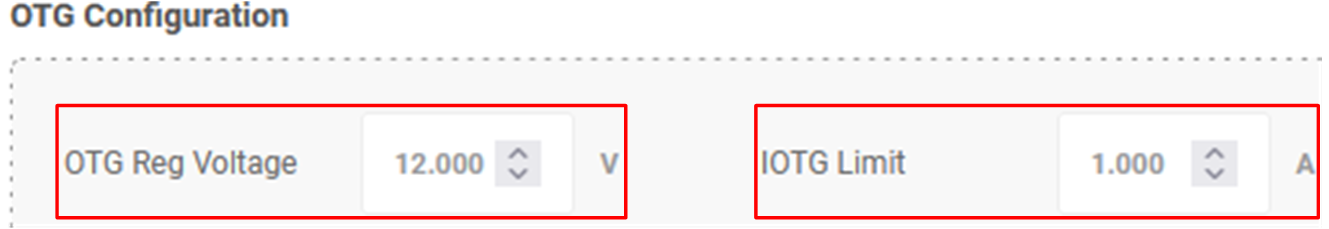

     圖 2-10 OTG 配置部分
   接下來，轉到“芯片配置”，選中“EN OTG Mode”框和“EN ACDRV1”框。

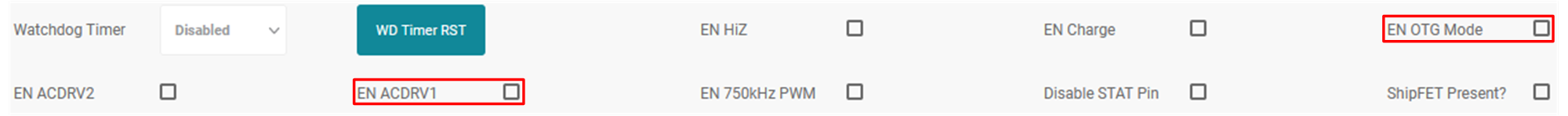

   圖 2-11 芯片配置
4. 按如下方式進行測量：
   • 測量 ? V_VBUS-PGND（TP21 和 TP45）= 12.0V ±0.2V
   • 測量 ? V_AC1-PGND（TP22 和 TP45）= 12.0V ±0.2V
   • 點擊“READ ALL REGISTERS”
     • 驗證 ? REG1Bb[6] 報告 VINDPM 或 OTG
     • 驗證 ? REG1Cb[4:1] 將 VBUS 狀態報告為正常 OTG
5. 打開負載 #2 輸出，設置為 24Ω 的 CR。
6. 按如下方式進行測量：
   • 測量 ? V_AC1-PGND（TP22 和 TP45）= 12.0V ±0.2V
   • 測量 ? I_AC1-SENSE（TP1 和 TP2）= 500mA ±0.10A
7. 將負載 #2 的 CR 降低至 10Ω。
8. 按如下方式進行測量，以便確認 OTG 電流功能：
   • 測量 ? V_AC1-PGND（TP22 和 TP45）< 12.0V ±0.2V
   • 測量 ? I_AC1-SENSE（TP1 和 TP2）= 1000mA ±0.10A
   • 點擊“READ ALL REGISTERS”并驗證 ? REG1Bb[7] 報告 IINDPM
9. 進一步 OTG 測試的提示：
   • 啟用 OTG 模式的過程分為兩個步驟，首先啟用 OTG，然后打開相應的交流驅動器 FET。
