如果使用 Battery Management Studio，請按照以下步驟進行通信驗證：

1. 在 Battery Management Studio 中，選擇頁面頂部的“READ REGISTER”。此時頁面頂部應出現“Device ACK OK”。
2. 選擇屏幕右上角的 Field View。請注意，這里有兩個選項卡，一個用于 8 位寄存器，一個用于 16 位寄存器。8 位選項卡中包括多個部分，分別用于芯片、充電器、OTG 單位寄存器和多位寄存器。16 位選項卡中有充電器和 OTG 多位寄存器部分，用于設置電壓和電流。此外，ADC 寄存器在 16 位選項卡上。
3. 如果默認情況下尚未設置充電模式充電器寄存器，請按以下方式準備該設置：
   • 在 8-bit Registers 選項卡上的 Chip Config Single-bit Registers 部分
     • 將看門狗計時器更改為禁用
     • 選中“ShipFET Present?”復選框

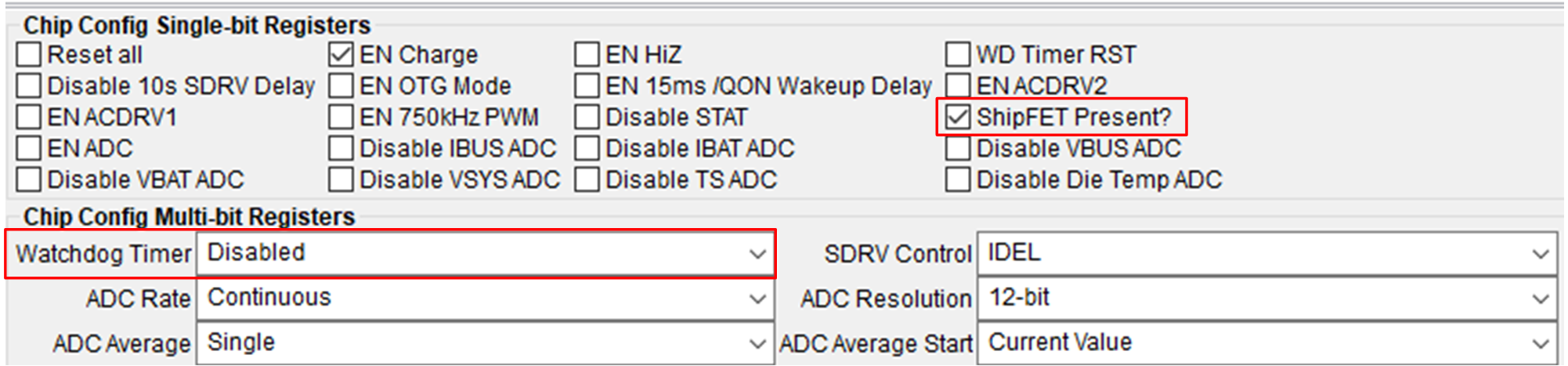

     圖 2-2 單位寄存器部分
   • 在 8-bit Registers 選項卡上的 充電器多位寄存器 部分
     • 將預充電電流設置為 240mA
     • 將 ABS VINDPM 設置為 4000mV
     • 將 VSYSMIN 設置為 7000mV

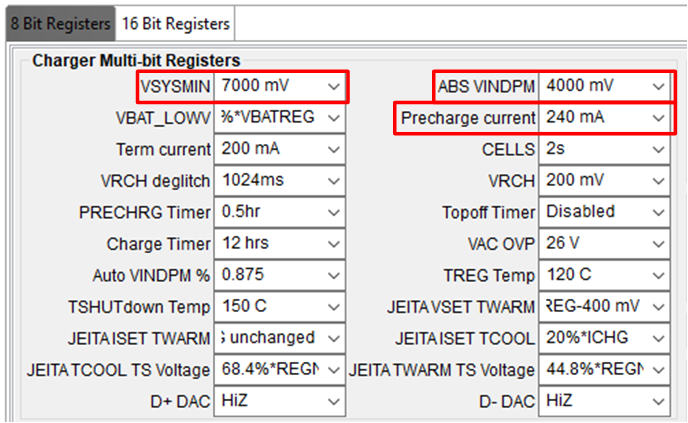

     圖 2-3 多位寄存器部分
   • 在 16-bit Registers 選項卡上的 充電器多位寄存器 部分
     • 將充電電壓充電調節限制設置為 8400mV
     • 將充電電流設置為 500mA。
     • 將輸入電流調節限制 (IINDPM) 設置為 3000mA。

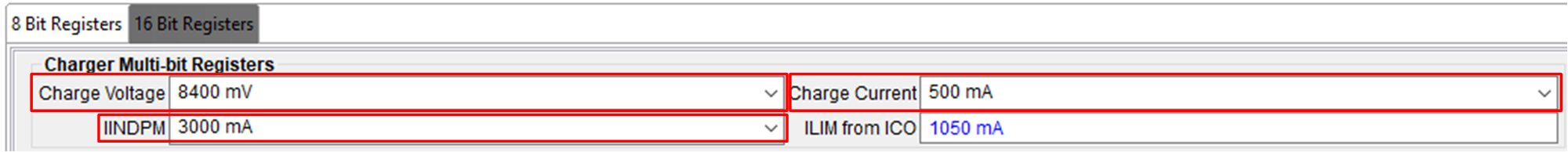

   圖 2-4 16 位寄存器文件

如果使用 TI Charger GUI，請按照以下步驟操作。

1. 在 TI Charger GUI 主頁中，選擇您正在使用的充電器。您應該會在左下角看到“Hardware Connected”。以下是左側面板上圖標含義的簡要說明：


   圖 2-5 圖標指南
   注： 如果 EVM 已通電但未通信（例如，未 ACK），請嘗試使用 https://www.ti.com/lit/zip/slvc695 處的軟件將 USB2ANY 固件更新至最新版本。該軟件會告訴您使用回形針或細針按下 LED 的 USB 接口對面的復位按鈕。
2. 轉到“芯片配置”，將看門狗計時器設置為禁用并選中“ShipFET present?”框。

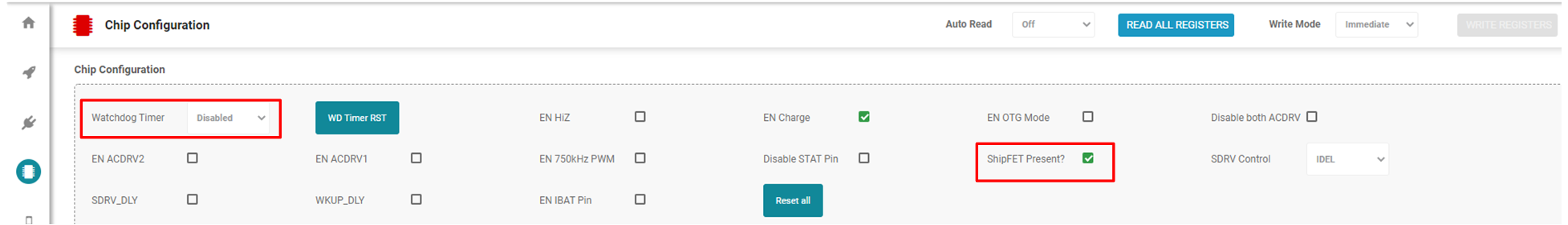

   圖 2-6 芯片配置
3. 轉到“芯片配置”并
   • 將 VSYSMIN 設置為 7V
   • 將充電電壓設置為 8.4V
   • 將充電電流設置為 0.5A
   • 將預充電電流設置為 0.24A
   • 將 IINDPM 設置為 3A
   • 將 ABS VINDPM 設置為 0.4V

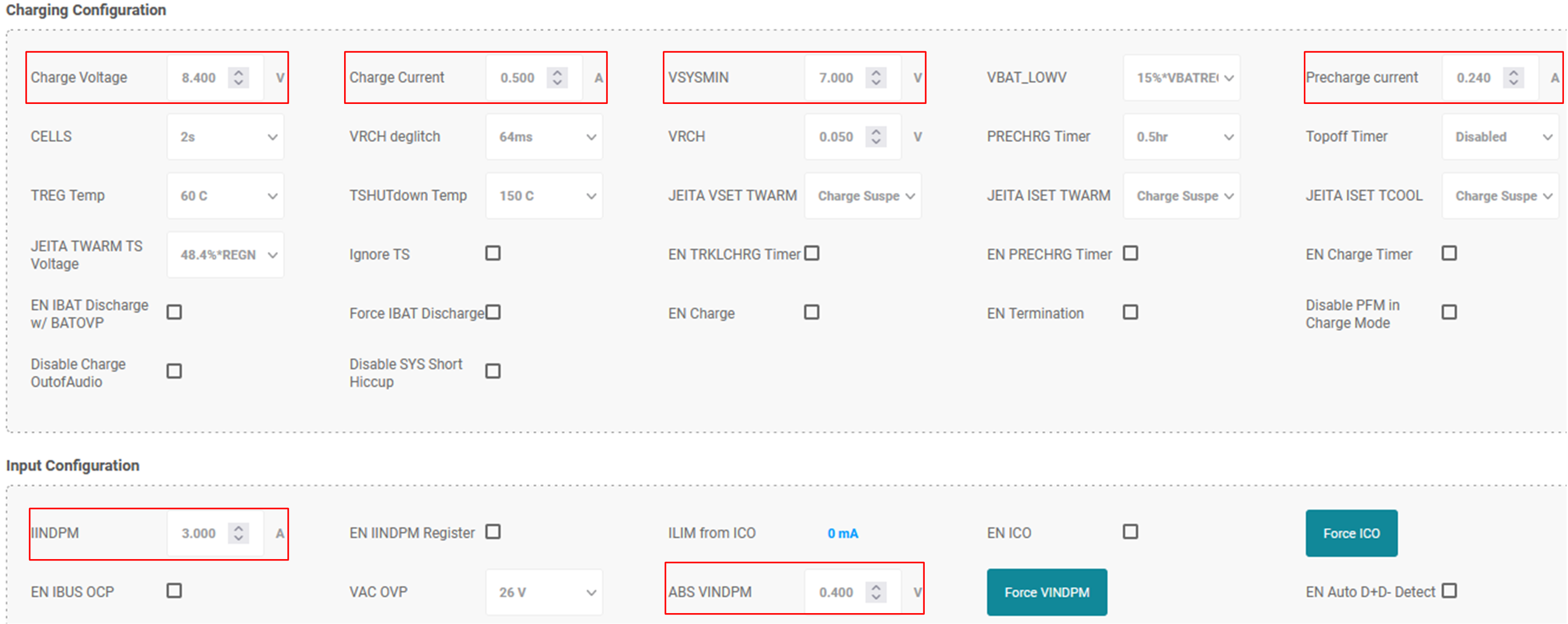

     圖 2-7 充電器配置
