4.2 連接詳細信息
圖 4-2 顯示了與 MCT8316AEVM 的連接，用于旋轉三相無傳感器無刷直流電機。
4.5V 至 35V 電源或電池連接到連接器 J7 上的 VBAT 或 VM 和 PGND 端子。在 VBAT 和 PGND 端子上實現了反極性保護和 π 型濾波器。若要繞過反極性保護和 π 型濾波器，請將電源連接到電路板上的 VM 端子或 VM 測試點和 PGND。
BLDC 電機的三相直接連接到 MCT8316AEVM 上提供的螺釘端子連接器 J8 的 A、B 和 C 端子。

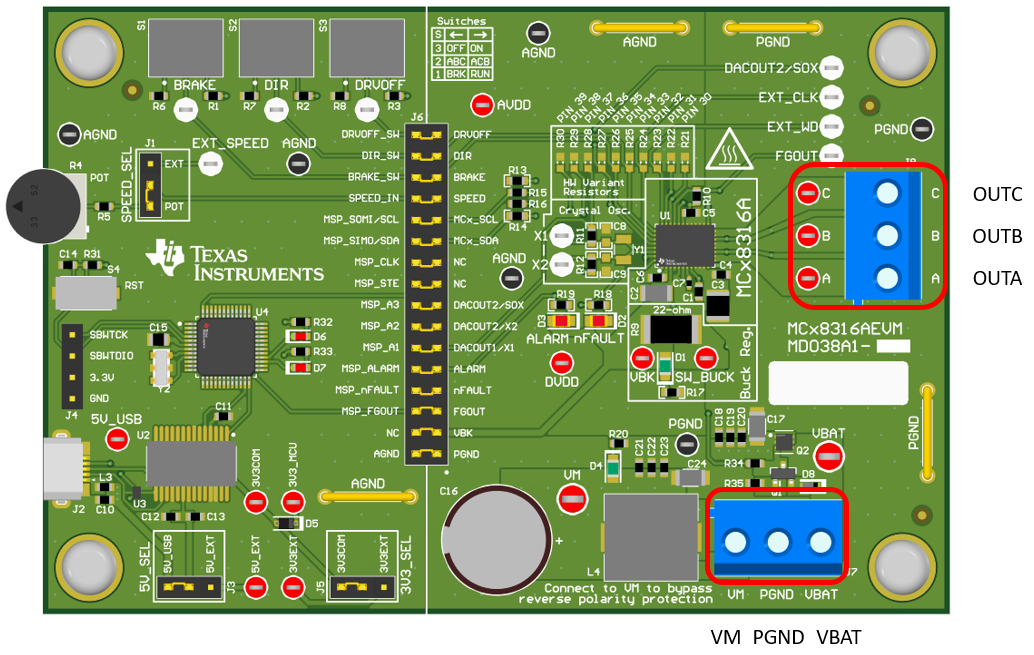

圖 4-2 從電機到 MCT8316AEVM 的連接

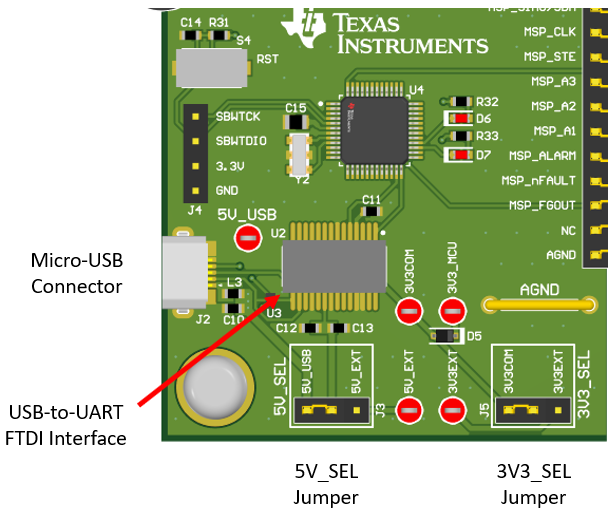

圖 4-3 用于 MCT8316AEVM 的 Micro-USB 連接器和 UART
