2 引言

MCT8316A 是一款 4.5V 至 35V、8A 峰值集成式三相柵極驅動器 IC，具有高速無傳感器梯形控制特性，適用于電機驅動應用。它提供了三個高精修整和溫度補償?shù)陌霕?MOSFET、柵極驅動器、電荷泵、電流感測放大器、用于外部負載的線性穩壓器和可調降壓穩壓器。I2C 接口型號 (MCT8316A) 還提供標準 I2C 接口，用于配置各種器件設置并通過外部控制器讀取故障診斷信息。

MCT8316AEVM 包括板載 FTDI 芯片和板載 MSP430FR2355 MCU，前者用于將 USB 通信從 Micro-USB 連接器轉換為 UART，后者可與 MCT8316A 連接。它還可以為 MCT8316A 器件的 SPI 型號提供 SPI 通信。提供了許多可供用戶選擇的跳線、電阻器、連接器和測試點來評估器件的許多功能并配置器件專用設置。

此文檔是對 MCT8316AEVM 進行補充的啟動指南。它旨在方便工程師設計、實施和驗證 MCT8316A 器件的參考硬件。

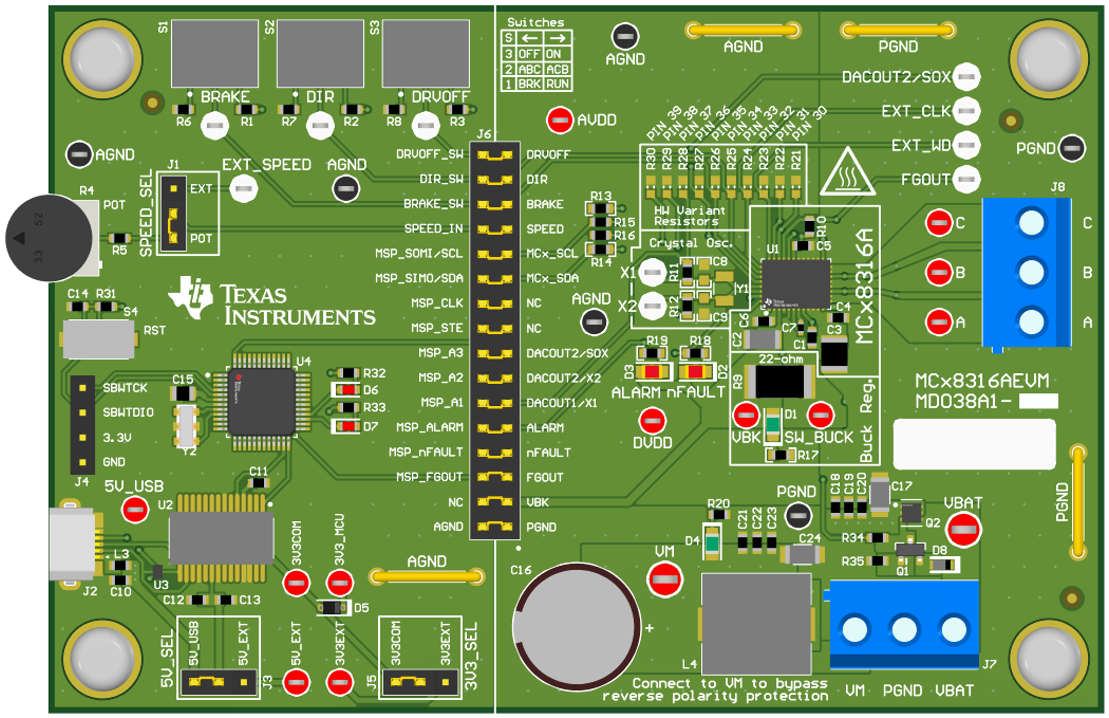

圖 2-1 MCT8316AEVM 印刷電路板（PCB - 頂視圖）
