ZHCU871 August 2021 MCT8316A
4.3 MSP430FR2355 微控制器和用戶界面
MCT8316AEVM 包括 MSP430FR2355 低功耗 MCU（如圖 4-4 所示），以通過 I2C 與 MCT8316A 通信。
若要對 MSP430FR2355 進行編程，必須將外部 MSP430 FET 編程器連接到 Spy-Bi-Wire (SBW) 接口連接器 J4。許多 MSP430 LaunchPad? 提供板載 eZ-FET 調試探針，可通過跳線連接到 MCT8316AEVM 以將固件刷寫到 MSP430FR2355 微控制器中。
用戶可以隨時使用復位 (RST) 按鈕進行復位并重啟 MCU 程序。兩個低電平有效 LED（D6 和 D7）也可用于調試目的。
最后，32 針連接器 J6 上的分流跳橋連接微控制器和 MCT8316A 之間的所有信號。可以根據需要插入或拆下這些跳線，以便將微控制器與柵極驅動器相隔離。這可用于微控制器信號調試或使用 MCT8316AEVM 作為帶有外部微控制器的獨立柵極驅動器。

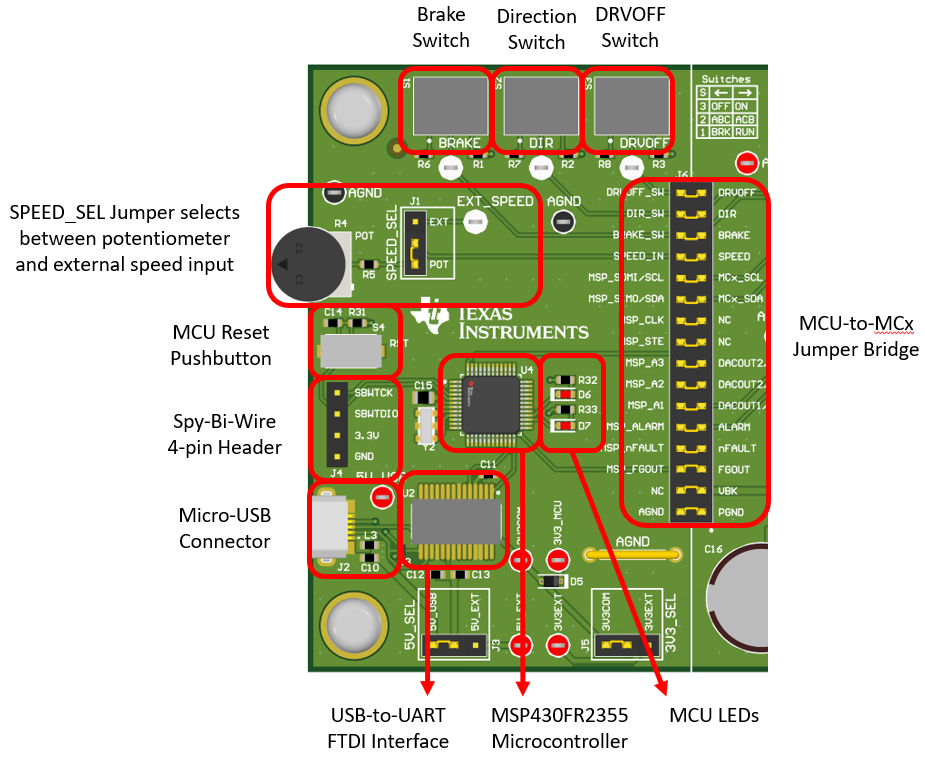

圖 4-4 MSP430FR2355 MCU 和 MCT8316AEVM 上的用戶界面
