ZHCU871 August 2021 MCT8316A
7.2 使用 eZ-FET 對 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 SPI-by-Wire JTAG 接口對 MCT8316AEVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 拆下 MSP430 LaunchPad 上的 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCT8316AEVM 的 J4 上對應的引腳，如表 7-1 和圖 7-2 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”（構建項目）圖標或“Ctrl”+ B，確保項目構建成功。如有需要，從“Console”上接受任何更新。
- 點擊“Debug Project”（調試項目）以設置調試會話，然后按“Play” （播放）按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 SPI-by-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 7-1 對 MSP430FR2355 進行編程所需的 SPY-BI-Wire 接口
MSP430 LaunchPad?（eZ-FET 調試探針側）(J101) | MCT8316AEVM 4 針 SPI-by-Wire 接口 (J4) |
|---|---|
GND | GND |
3V3 | 3.3V |
SBWTDIO | SBWTDIO |
SBWTCK | SBWTCK |

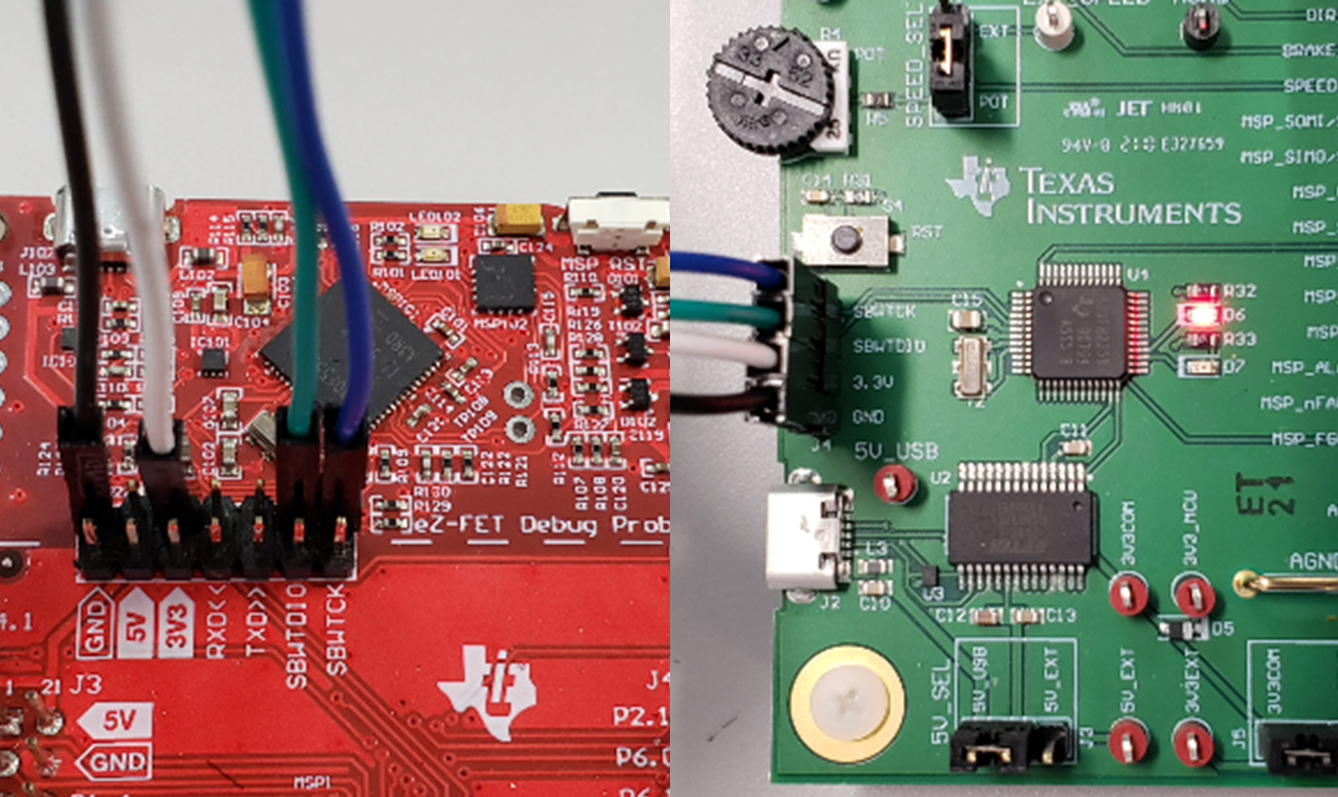

圖 7-2 MSP430 LaunchPad? eZ-FET 探針連接到 MCT8316AEVM
