7 實際案例：利用抽取功能規劃頻率

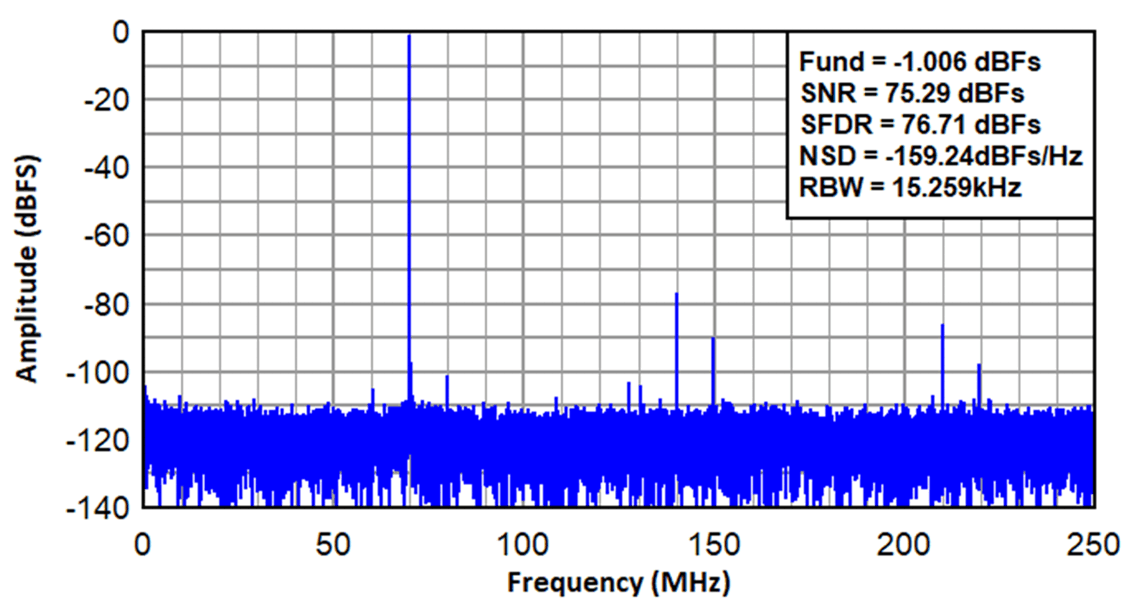

在 ADC 上使用抽取可簡化頻率規劃過程，因?yàn)榻档筒蓸勇士捎行У乜s小目標帶寬。將抽取視為有選擇地集中在頻譜的較窄部分。通過專注于較窄的頻帶，更多不需要的諧波或偽波最終會落在目標通帶之外，進而被濾除。以下示例使用 ADC3669 來演示在進行頻率規劃時抽取產生的差異。圖 5 顯示了一個傳統的頻譜采集，此時 ADC 未使用大小為 16384 點的 FFT 執行抽取。您可以看到，不需要的諧波在頻帶內，對性能產生了負面影響。

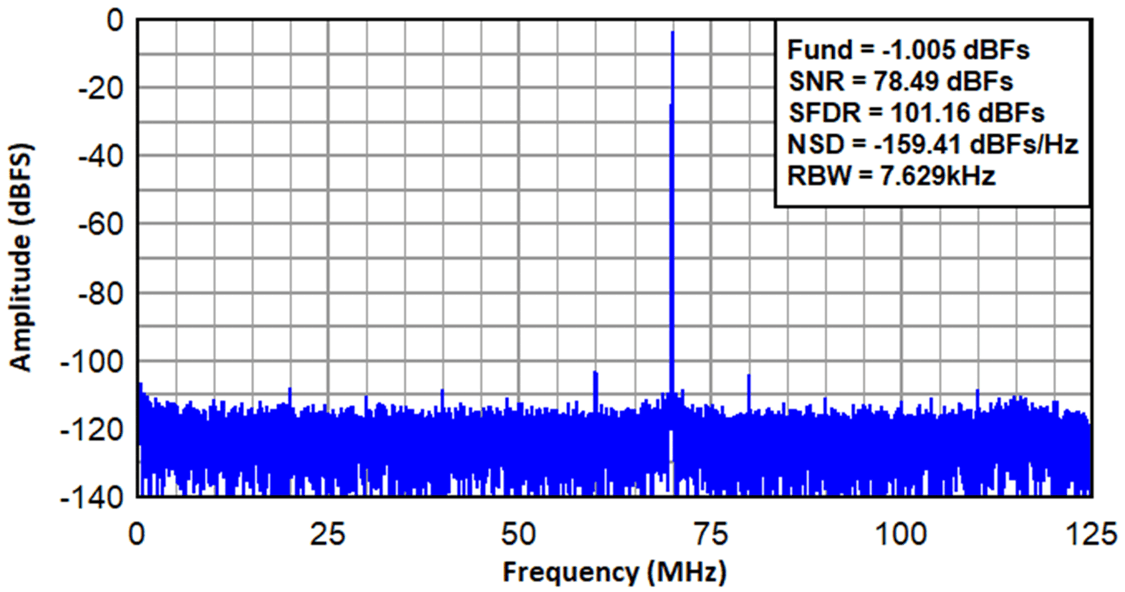

這些諧波可能是 ADC 或一些外部模擬頻率造成的附加噪聲。圖 6 顯示了 ADC 處于實時抽取模式（抽取因子為 2）時的示例。您可以看到不需要的諧波偽波現在會出現在頻帶外并通過抽取濾波器濾除。請注意，由于過程增益而額外提高了 +3dB。

此外，F(xiàn)FT 的分辨率帶寬實際上也減小了 2 倍，因?yàn)槲覀優?FFT 計算保持相同的點數。這有助于將模擬頻率解析為更密集的頻段。到目前為止，我們只討論了實數抽取，它僅對數據進行濾波，不涉及頻率移位。如果您的目標信號在您每次抽取時降至 Fs/4 以下，則實數抽取非常有用。但是，如果您想抽取超出此范圍的信號，該怎么辦？目標信號通常不以零頻率（基帶）為中心，而是以某個中頻為中心。這時就需要使用復數抽取。具有較新數字特性（例如 ADC3669）的 ADC 在復數 DDC 級中包含 NCO 混頻器。將目標信號與 NCO 頻率混合會在抽取之前將信號移動到基帶，使您能夠利用在器件帶寬內任何位置抽取信號的優勢。

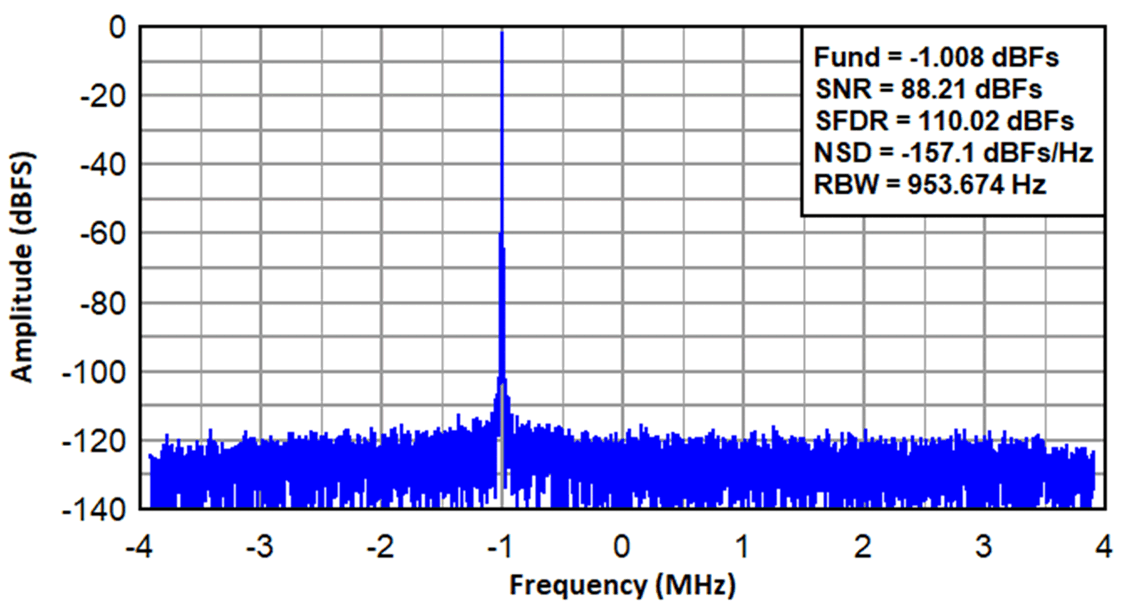

圖 7 顯示了 ADC3669 在復數抽取模式（抽取因子為 64）下的采集結果，當使用 8192 點計算 FFT 時，產生的有效采樣帶寬為 7.8125MHz。輸入頻率為 70MHz，而 NCO 頻率為 71MHz。當信號與 NCO 頻率混合時，信號會移位至基帶，從而產生約 -1MHz 的音調。

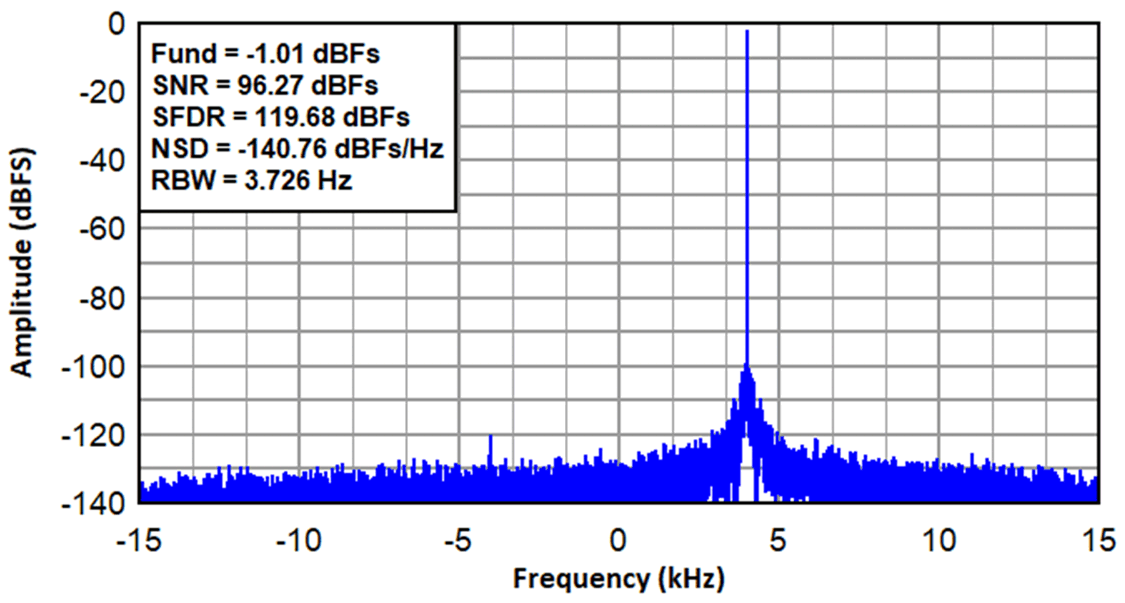

ADC3669 可采集抽取因子高達 32768 的窄帶，這對于具有高密度射頻頻帶或緊湊通道間距的應用非常有用。通過如此高的因子抽取可以放大您的目標信號，濾除幾乎所有其他內容。現代 ADC（例如 ADC3669）提供的抽取因子范圍使頻率規劃具有更高的靈活性，因?yàn)榭捎酶p松地濾除不需要的偽波。圖 8 顯示了一個抽取因子為 16384 的采集，使用 8192 個 FFT 點計算，分辨率帶寬為 3.726Hz。即使偽波在基頻的幾千赫茲以內，您也可以輕松地以高抽取率將其濾除。

由于 NCO 頻率比輸入信號低 4kHz，因此降頻轉換信號出現在正頻率偏移處。在此抽取模式下以 500MSPS 運行時，此 ADC 可以在 30.517kHz 范圍內以可編程 NCO 頻率對信號進行采樣。
