ZHCT355 October 2021 TPS548B27 , TPS548B28
6 負載瞬態比較
在 20A 滿負載條件下，或者從 0A 到 12A，然后從 12A 到 0A，以 0% 至 60% 負載階躍執行了負載瞬態測試。上升負載階躍具有 8A/μs 壓擺率。在比較圖 6-1 和圖 6-2 中的瞬態響應波形時，增強型 HotRod QFN 封裝設計與 HotRod 封裝設計非常相似，由于負載瞬態，僅在總輸出電壓過沖和下沖之間存在 1mV 的差異。與 HotRod 封裝相比，增強型 HotRod QFN 設計在負載瞬態性能方面的改進非常小，幾乎難以察覺。表 6-1 顯示了結果。
表 6-1 負載瞬態條件和結果
| 封裝 | VIN | VOUT | FSW | 負載階躍 | 壓擺率 | 峰值間電壓 |
|---|---|---|---|---|---|---|
| 增強型 HotRod QFN 封裝 | 12V | 1V | 600kHz | 0 A 至 12 A | 8A/μs | 133.9 mV |
| HotRod 封裝 | 134.8 mV |

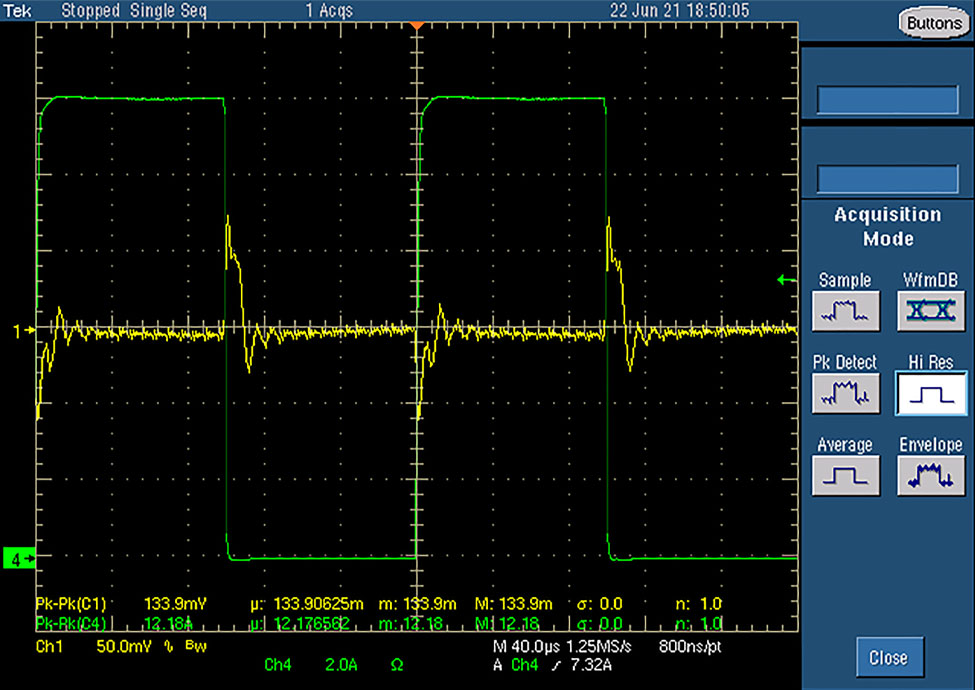

圖 6-1 增強型 HotRod QFN 封裝瞬態響應

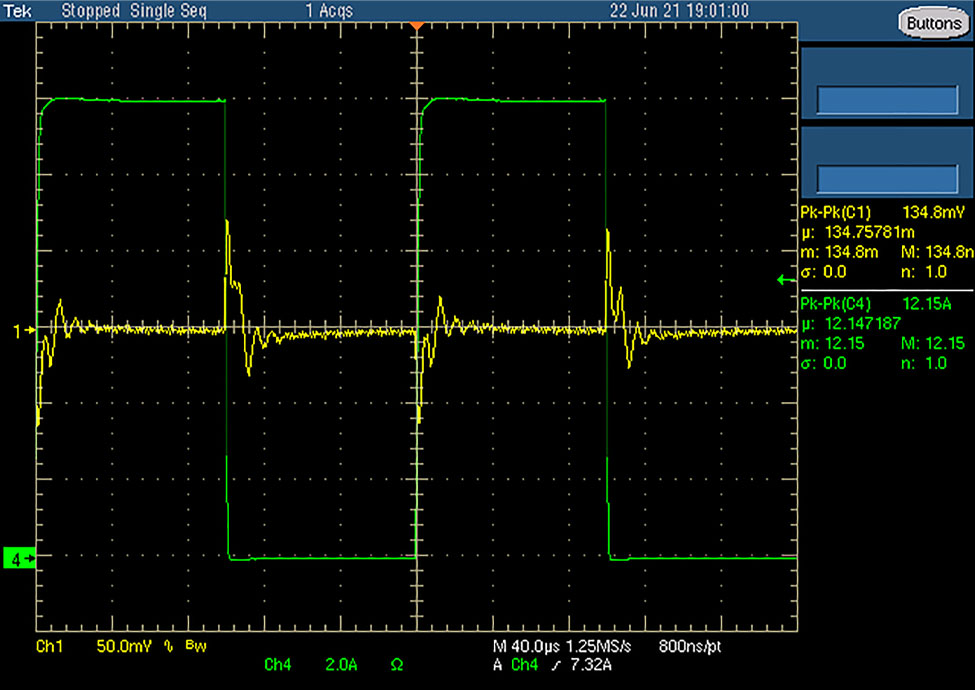

圖 6-2 HotRod 封裝瞬態響應
