如果即使在電池電量低的情況下，系統的實際輸入電壓仍保持穩定，則第 2 節中的所有難題都可以解決。預升壓是首選設計，確保系統上的最小電壓為 8.5V，如圖 3-1 所示。

圖 3-1 使用預升壓的顯示模塊的建議方框圖

LM5152-Q1 器件是一款采用峰值電流模式控制的寬輸入電壓范圍同步升壓控制器。該器件可用作預升壓控制器，如果啟動時電池電壓低，該控制器可升壓至特定電壓，如圖 3-2 所示。該器件還通過旁路運行支持超低 IQ 深度睡眠模式，當電源電壓大于升壓輸出穩壓目標時，無需外部旁路開關。

圖 3-2 汽車預升壓應用中的 LM5152-Q1

如圖 3-2 所示，此系統示例中使用了 LM5152-Q1 EVM 進行測試，因?yàn)檫@是首選設計。圖 3-3 顯示了 12V 至 6V VIN 瞬變期間的波形。紅線表示 VIN，綠線表示 LM5152-Q1 的 VOUT，后者為系統（包括 LED 驅動器）供電，粉色線表示電池提供的輸入電流。隨著 VIN 從 12V 降至 6V，LM5152-Q1 正如預期的那樣保持了 VOUT 最小值 8.5V，使系統保持穩定。同圖 2-1 相比，圖 3-4 從 LP8866S-Q1 的角度顯示了波形。LED 驅動器上的 VIN 顯示為紅線，電感器電流是粉色線，LED 驅動器上的 VDD 顯示為綠線。即使 VIN 降至 6V，由于預升壓，LP8866S-Q1 上的輸入電壓仍如同預期的那樣保持在 8.5V。因此，即使在使用電池啟動的條件下，LED 驅動器也可以實現穩定運行。

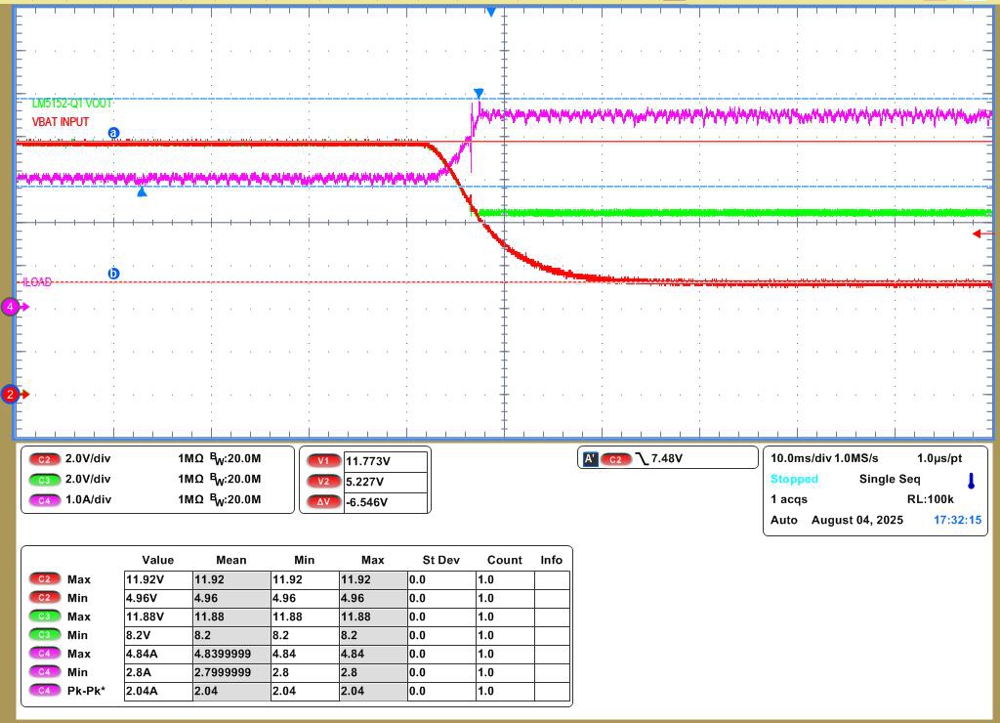

圖 3-3 使用預升壓功能時在 12V 至 6V VIN 瞬變期間 LM5152-Q1 的 VBAT 和 VOUT 以及系統輸入電流

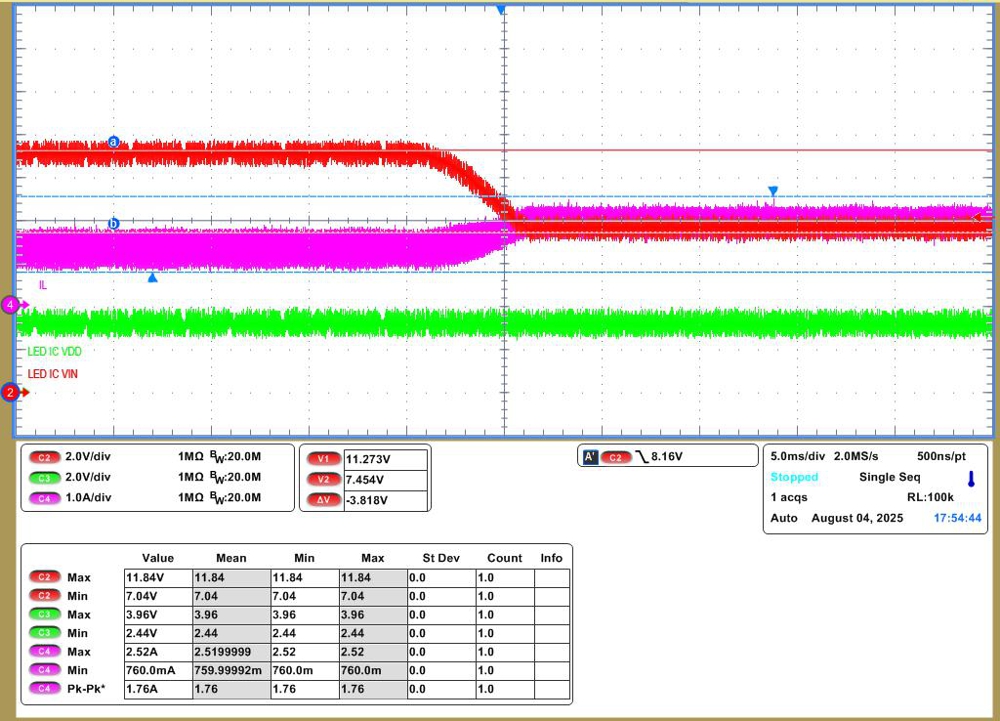

圖 3-4 使用預升壓功能時在 12V 至 6V VIN 瞬變期間 LED_VIN 和 LED_VDD 以及 I_L 波形
