如圖 1-2 所示，有一個高側開關為系統提供電源，包括 LED 驅動器。大多數高側開關 IC 都有 UVLO 保護。考慮到啟動電壓（例如 6V 或 4.5V），這種保護適用于該電壓范。但是，高側開關上的實際電壓電平可能低于可接受的電壓電平，因為長 PCB 走線、電源線、理想二極管等會導致壓降。

由于 LED 驅動器用作升壓轉換器，因此較低的輸入電壓會產生較大的輸入電流。在本系統示例中，情況更加糟糕，因為該示例采用了兩個 LED 驅動器且驅動器消耗的電流要大得多，如第 1 節所述。在這種情況下，高側開關可能會觸發意外的 UVLO 保護，從而導致電源問題，因為高側開關通常會在受保護的情況下關斷。考慮到啟動事件，圖 2-1 和圖 2-2 顯示了 12V 至 6V VIN 瞬變條件下的波形。圖中，LED 驅動器上的 VIN 表示為紅線，電感器電流表示為粉色線，LED 驅動器上的 VDD 表示為綠線。當 VIN 降至 6V 時，IL 會急劇增加并導致 LED 驅動器上的 VIN 降至遠低于 6V。

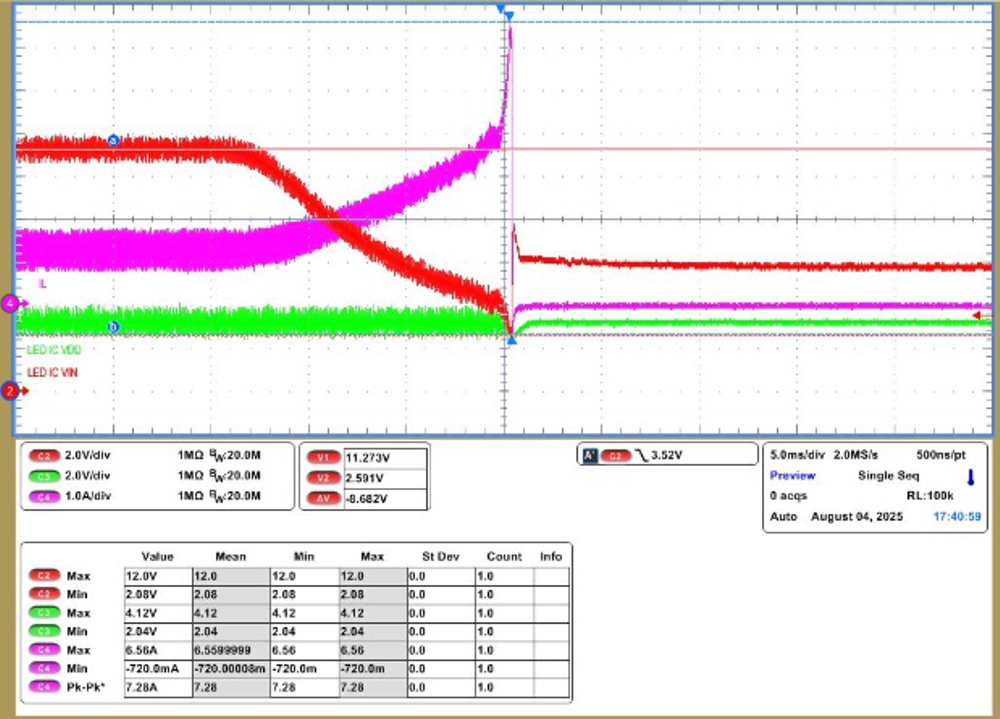

圖 2-1 12V 至 6V VIN 瞬變期間的 LED_VIN、LED_VDD 和 I_L

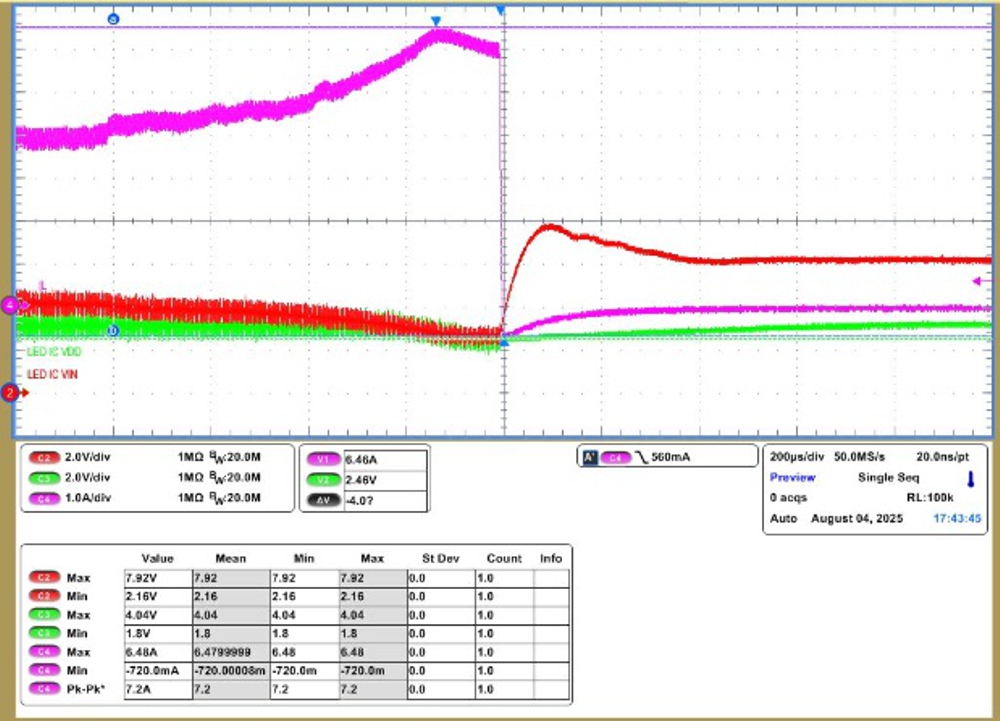

圖 2-2 12V 至 6V VIN 瞬變期間的 LED_VIN、LED_VDD 和 I_L（放大圖）

正如預期的那樣，由于損耗，高側開關上的電壓已經遠低于 6V。高側開關觸發 UVLO 從而導致關斷。因此，即使 LED 驅動器仍在以降低的輸入電壓進行開關，電感器電流仍會降低，如圖 2-2 所示。如果在實際系統中發生這種情況，用戶會在啟動期間遇到顯示器關閉。為避免這種意外風險，設計人員必須使用在 UVLO 等保護措施上具有更大裕度的高側開關。然而，這會增加成本、并使得實現精確保護變得困難。
