5 上拉或下拉電阻器

當禁用總線的時間超過最大允許時間時，應采用其他方法來防止元件損壞或過熱。應分別使用一個上拉或下拉電阻連接到 V_CC 或 GND，以使總線保持在所定義的狀態。電阻器的大小起著重要作用，如果未正確選擇電阻，可能會出現問題。一般情況下，建議使用 1kΩ 至 10kΩ 的電阻器。選擇上拉或下拉電阻器時，不得違反最大輸入轉換時間（見 表 1-1）。否則，元件可能會振蕩，或者器件的可靠性可能會受到影響。

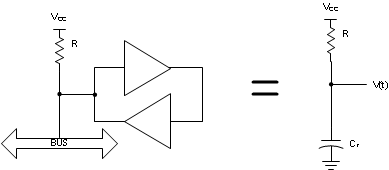

假設低電平有效總線進入高阻抗?fàn)顟B(tài)，如 圖 5-1 中所示。C_T 表示器件加上總線線路電容，R 表示 V_CC 的上拉電阻。所需的電阻器值可按 方程式 2 所示進行計算。

其中

• V (t) = 2V，時間 t 時的最小電壓
• V_I = 0.5V，初始電壓
• V_CC = 5V
• C_T = 總電容
• R = 上拉電阻器
• t = 數據表中指定的最大輸入上升時間（見 表 1-1）。

求解 R，公式變?yōu)椋?/p>

對于一條總線上有多個收發器：

其中

• C = 單個元件和布線電容
• N = 連接到總線的元件數量

假設有兩個元件連接到總線，每個元件的電容 C = 15pF，需要 10ns/V 的最大上升時間，輸入 (2V) 的總上升時間為 t = 15ns，則電阻器最大值可通過 方程式 5 計算得出：

對于交流供電的系統，建議使用這種上拉電阻器方法；但是，不建議用于對功耗敏感的電池供電設備。而是應使用下一節中討論的總線保持功能。使用上拉電阻器的總體優勢在于，當總線懸空時，這些電阻器可確保所定義的電平，并有助于消除部分線路反射，因?yàn)殡娮杵饕部梢杂米骺偩€終端。
